8. [DKSF72/73.1] Настраиваемые уведомления
В web-интерфейсе устройства имеется возможность создания настраиваемых уведомлений (SMS EMail) с произвольным текстом, в который можно включать дополнительно информацию о событии, вызвавшем уведомление. Настраиваемые уведомления работают параллельно со стандартными SMS- и email-уведомлениями с фиксированным текстом.

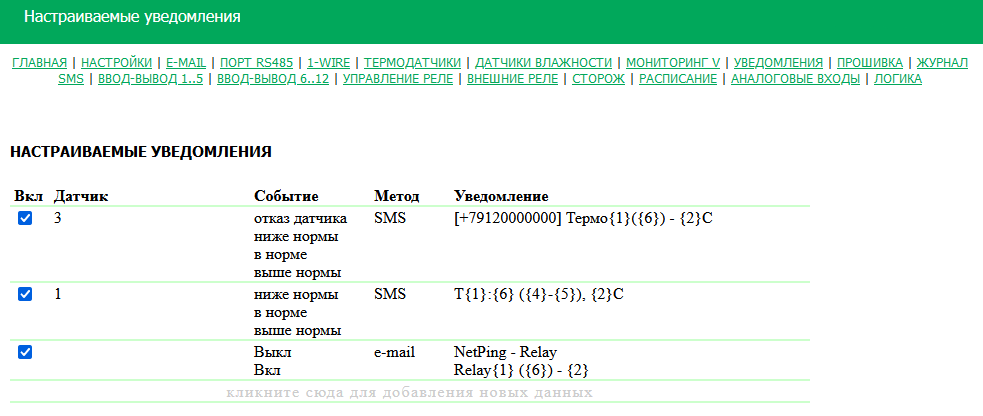

Для создания настраиваемого уведомления необходимо зайти на страницу «УВЕДОМЛЕНИЯ» web-интерфейса устройства и нажать на строку «кликните сюда для добавления новых данных» (максимум 16 настраиваемых уведомлений):
Появится окно настройки уведомления со следующими параметрами (на скриншоте ниже изображено уже настроенное уведомление от датчика температуры на канале 3).

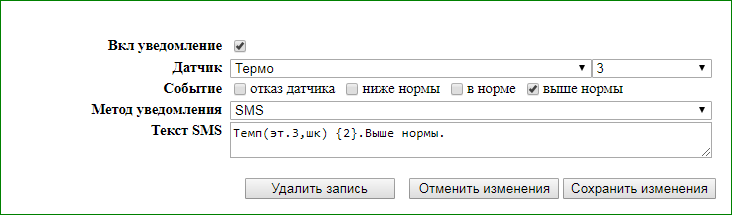

SMS-уведомление:

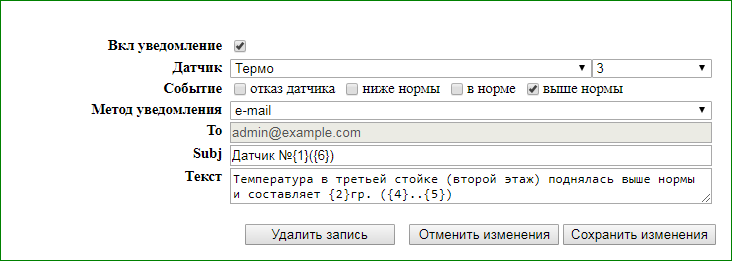

Еmail-уведомление:
Описание датчиков и событий:
При использовании номера канала «любой канал» рекомендуется использовать подстановку с номером канала, чтобы в уведомлении была информация о том, какой именно датчик вызывал это уведомление.
Датчик | Событие | Описание |
Датчик | Событие | Описание |
Термо 1..8 / любой канал | отказ датчика | Датчик неисправен или не подключен |
ниже нормы | Температура опустилась ниже нормы | |
в норме | Температура вернулась в норму | |
выше нормы | Температура поднялась выше нормы | |
Влажность (отн. влажн-ть) 1..4 / любой канал | отказ датчика | Датчик неисправен или не подключен |
ниже нормы | Отн. влажность опустилась ниже нормы | |
в норме | Отн. влажность вернулась в норму | |
выше нормы | Отн. влажность поднялась выше нормы | |
Влажность (температура) 1..4 / любой канал | отказ датчика | Датчик неисправен или не подключен |
ниже нормы | Температуры датчика влажности опустились ниже нормы | |
в норме | Температуры датчика влажности вернулись в норму | |
выше нормы | Температуры датчика влажности поднялись выше нормы | |
Дым (аналог. ток. петля) | норма | Показания в норме |
Тревога! | Датчик определил наличие дыма | |
отказ (обрыв) | Обрыв токовой петли | |
отказ (КЗ) | Короткое замыкание токовой петли | |
обесточен | Датчик (токовая петля) обесточен | |
Аналоговый вход (1W) 1...4 / любой канал | отказ 1W | Адаптер неисправен или не подключен |
ниже нормы | Значение наблюдаемого параметра опустилось ниже нижнего диапазона нормы | |
норма | Значение наблюдаемого параметра вошло в диапазон нормы | |
выше нормы | Значение наблюдаемого параметра поднялось выше верхней границы диапазона нормы | |
вне раб. диапазона | Значение наблюдаемого параметра вышло за пределы рабочего диапазона | |
Линия IO 1..8 / любой канал | Лог.0 | Логический уровень линии переключился в 0 |
Лог.1 | Логический уровень линии переключился в 1 | |
Реле | Выкл | Реле выключилось |
Вкл | Реле включилось | |
Сторож | сброс | Модуль «Сторож» выполнил сброс реле |
приостановка | Работа модуля приостановлена | |
возобновление | Работа модуля возобновлена | |
Сигнал 1..4 / любой канал | активация | Сигнал был активирован логикой. То есть сработало правило логики, выходом которого является «Сигнал 1..4». Подробней о правилах логики и, в частности, сигнале можно прочитать в разделе «11.1. [DKSF 72/73.1] «Логика»» |
Мониторинг 220V | изм. статуса напряжения | Изменение статуса напряжения |
изм. статуса частоты | Изменение статуса частоты | |
изм. статуса провалов | Изменение статуса провалов | |
изм. статуса импульсов напряжения | Изменение статуса импульсов (пиков) напряжения | |
GSM | SMS не команда | Входящее SMS не является командой |
SMS с неизв. номера | Входящее SMS с неизвестного номера (при условии настройки белых списков номеров). Подробнее о настройке белых списков можно прочитать в разделе «7.1. [DKSF72/73.1] Настройка номеров для уведомлений и управления» |
Описание методов уведомления:
Метод | Описание |
Отправка email-уведомления происходит на адреса, заданные на странице «EMAIL». В настраиваемом уведомлении возможно задать тему сообщения в поле «Subj» (возможны подстановки) и текст самого email-сообщения. Адресата задать нельзя, сообщения отправляются адресатам, заданным на странице «EMAIL». | |
SMS | Произвольные SMS-уведомления. В начале текста настраиваемого SMS-уведомления можно задать до четырех адресатов, указав их номера телефонов в квадратных скобках через запятую. Номера указываются в формате «Код_страныКод_оператораНомер_абонента». Между закрывающей квадратной скобкой и текстом сообщения должен быть пробел. Например, «[+79130000001,+79130000002,+79130000003,+79130000004] Хьюстон, у нас проблема!» Если не указывать адресатов, то есть в начале текста отсутствуют квадратные скобки, SMS отправится на номера, заданные в настройках на странице «SMS» web-интерфейса устройства и отмеченные галочкой «Нотиф». |
В текст настраиваемого уведомления можно включить информацию из ветки NetPing MIB, относящегося к датчику, IO-линии или реле, вызвавшему событие. Формат: {N}, где N — компонент SNMP OID, стоящий перед индексом датчика.
Например, текст SMS-уведомления «{6} - {3} ({4}°C - {5}°C), {2}°C» для датчика температуры включает следующую информацию из ветки NetPing MIB дерева:
Подстановка | OID | Имя | Описание |
{2} | .1.3.6.1.4.1.25728.8800.1.1.2.n | npThermoValue | Текущая температура на термодатчике, где n — номер датчика. |
{3} | .1.3.6.1.4.1.25728.8800.1.1.3.n | npThermoStatus | Статус термодатчика, где n — номер датчика. |
{4} | .1.3.6.1.4.1.25728.8800.1.1.4.n | npThermoLow | Нижняя граница диапазона нормальных значений температуры, где n — номер датчика. |
{5} | .1.3.6.1.4.1.25728.8800.1.1.5.n | npThermoHigh | Верхняя граница диапазона нормальных значений температуры, где n — номер датчика. |
{6} | .1.3.6.1.4.1.25728.8800.1.1.6.n | npThermoMemo | Памятка термодатчика, где n — номер датчика 1..8. |
Дополнительно.
В тексте SMS в настраиваемых уведомления по событиям от GSM (SMS не команда и SMS с неизв. номера) можно использовать следующие подстановки:
{11} — номер телефона отправителя;
{12} — текст SMS в кодировке 1251;
{13} — текст SMS в кодировке UTF8.
