5. [DKSF72/73.1] Работа со встроенными реле.

Для реле на устройстве доступен следующий функционал:

Web-интерфейс;
HTTP API;
SNMP, SNMP TRAP;
Все каналы уведомлений, доступны в прошивке;
Логика;
Настраиваемые уведомления.

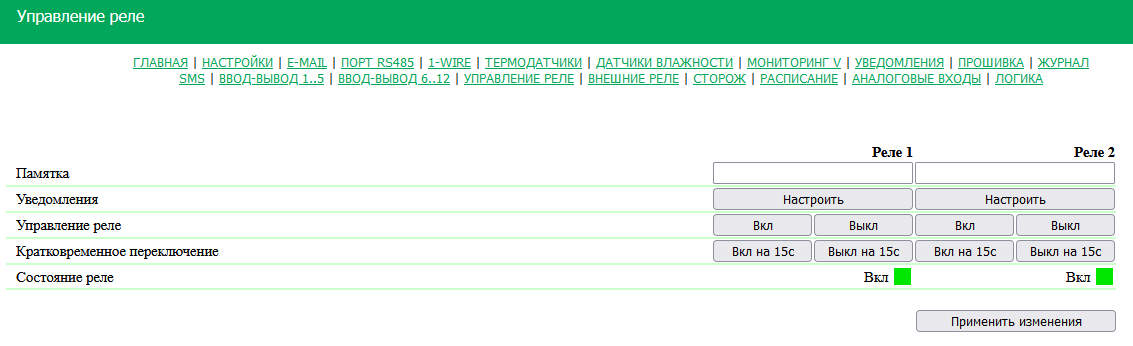

Для взаимодействия с каналами через Web-интерфейс, нужно перейти на страницу «УПРАВЛЕНИЕ РЕЛЕ» веб-интерфейса устройства:

Памятка — поле для установки краткого описания реле. Памятка используется в сообщениях SYSLOG и журнала, а также включается в SNMP TRAP, SMS (для устройства со встроенным GSM-модемом), email-уведомления, email-отчеты о состоянии датчиков. Максимальный размер — 16 символов. По умолчанию: пустая строка.

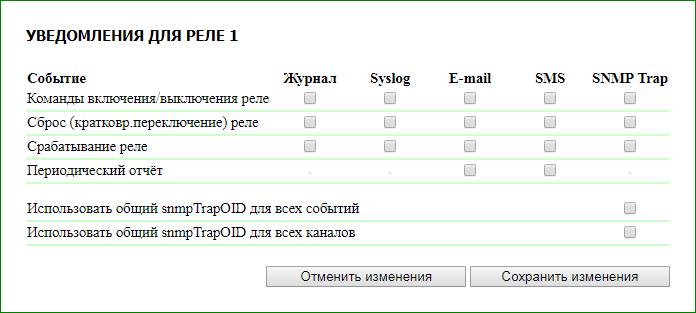

При нажатии на кнопку «Настроить» появляется меню настроек для отправки уведомлений следующих видов: Журнал, Syslog, email, SMS (в устройстве со встроенным GSM-модемом) и SNMP Trap:

Команды включение/выключение реле — чек-бокс, при наличии которого будут отправляться уведомления о факте получения устройством команды на включение и выключение реле.

Сброс (кратковр. переключение реле) — чек-бокс, при наличии которого будут отправляться уведомления о кратковременном переключении реле.
Срабатывание реле — чекс-бокс, при наличии которого будут отправляться уведомления о переключении состояния реле.
Периодический отчет — чек-бокс, при наличии которого будут отправляться отчеты о состоянии встроенного реле по email и/или SMS. Время отправки отчетов настраивается на страницах «SMS» и «E-MAIL».

Чек-боксами «Использовать общий snmpTrapOID для всех событий» и «Использовать общий snmpTrapOID для всех каналов» можно направить все события от всех реле единственным snmpTrapOID-сообщением либо развести события и номера реле по разным snmpTrapOID-сообщениям, вплоть до совершенно индивидуальных.

Обычно используется snmpTrapOID вида .1.3.6.1.4.1.25728.5500.6.127.99, при этом для определения источника уведомления (конкретного реле) и события (получена команда, затребован сброс, актуальное переключение реле) требуется разбор переменных в составе Trap-сообщения. Если устройство или ПО, принимающее SNMP Trap, не может выполнять проверку переменных, имеется возможность включить код события и/или номер реле непосредственно в snmpTrapOID и таким образом получить уникальные SNMP Trap-уведомления для каждого события на каждом реле.

Расшифровку типа событий можно включить, убрав галочку «Использовать общий snmpTrapOID для всех событий», в таком случае-Trap сообщение будет иметь вид:

.1.3.6.1.4.1.25728.5500.6.S.99, где S — код события, 100 (реле выключено), 101 (реле включено), 102 (реле получило команду вкл/выкл), 103 (сброс, кратковременное переключение реле).

События 100, 101 служат для подтверждения выполнения команды. Например, команда на выключение уже выключенного реле не формирует событие 100 (выключено).

Расшифровку номера канала можно включить, убрав галочку «Использовать общий snmpTrapOID для всех каналов», в таком случае Trap-сообщение будет иметь вид:

.1.3.6.1.4.1.25728.5500.6.127.N, где N — номер реле (всегда 1).

В составе Trap присутствуют переменные (varbind list), описанные в разделе 9.3. [DKSF72/73.1] SNMP TRAP. Дополнительно в varbind list присутствует источник команды на вкл/выкл/переключение.

Вкл / Выкл — при нажатии на кнопку реле будет включено/выключено.

Вкл / Выкл на 15с — при нажатии на кнопку реле будет включено/выключено на 15 секунд.
