4.3. [DKSF 5682.2] Работа с датчиками влажности
Для работы с датчиками влажности в устройстве доступен следующий функционал:
Веб-интерфейс;
HTTP API;
SNMP, SNMP TRAP;
Все каналы уведомлений, доступные в прошивке;
Логика;
Настраиваемые уведомления.

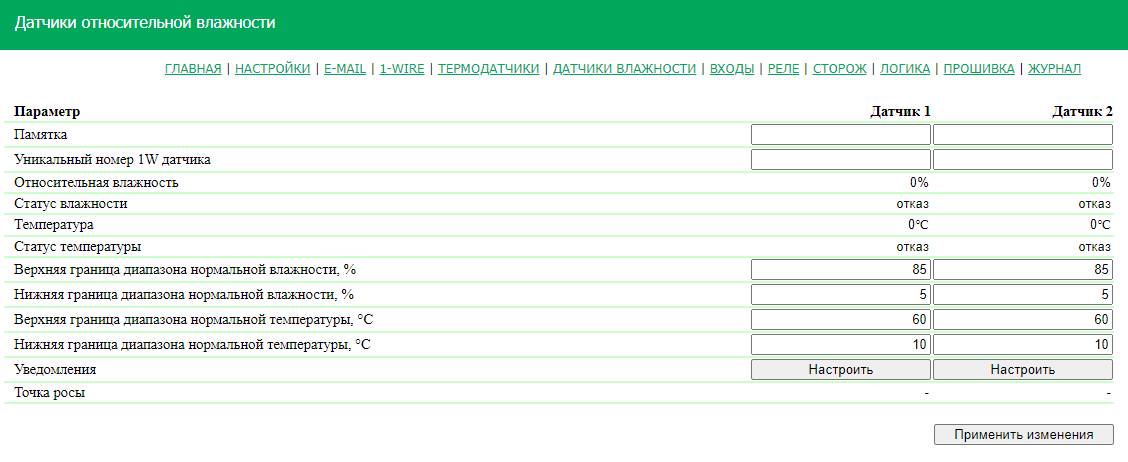

Для взаимодействия с датчиком через веб-интерфейс, нужно перейти на страницу «ДАТЧИКИ ВЛАЖНОСТИ».
Памятка — поле для установки краткого описания термодатчика. Памятка используется в сообщениях SYSLOG и журнала, а также включается в SNMP TRAP, email-уведомления, email-отчеты о состоянии датчиков. Максимальный размер — 30 символов. По умолчанию: пустая строка.
Уникальный номер 1W датчика - для подключения датчика 1-Wire необходимо указать его уникальный номер (см. Как определить уникальный номер 1-Wire датчика?)
Относительная влажность — текущее значение относительной влажности, в %.
Статус влажности — определяет состояние датчика влажности. Возможные значения:
Отказ – датчик не подключён или не отвечает;
В норме – датчик отвечает, и значение влажности находится в пределах заданного диапазона для этого датчика;
Выше нормы – датчик отвечает, и значение влажности превысило заданный диапазон для этого датчика;
Ниже нормы – датчик отвечает, и значение влажности находится ниже заданного диапазона для этого датчика;
Температура — показания температурного датчика, встроенного в датчик влажности, в °C.
Статус температуры — определяет состояние температурного датчика, встроенного в датчик влажности. Возможные значения:
Отказ – датчик не подключён или не отвечает;
В норме – датчик отвечает, и значение температуры находится в пределах заданного диапазона для этого датчика;
Выше нормы – датчик отвечает, и значение температуры превысило заданный диапазон для этого датчика;
Ниже нормы – датчик отвечает, и значение температуры находится ниже заданного диапазона для этого датчика;
Верхняя граница диапазона нормальной влажности, % — значение влажности, при превышении которого датчик переходит в состояние «выше нормы». Гистерезис ± 1 процентный пункт. По умолчанию: 85.
Нижняя граница диапазона нормальной влажности, % — значение влажности, ниже которого датчик переходит в состояние «ниже нормы». Гистерезис ± 1 процентный пункт. По умолчанию: 5.
Верхняя граница диапазона нормальной температуры, °C — значение температуры, при превышении которого датчик переходит в состояние «выше нормы». Гистерезис ± 1°C. По умолчанию: 60.
Нижняя граница диапазона нормальной температуры, °C — значение температуры, ниже которого датчик переходит в состояние «ниже нормы». Гистерезис ± 1°C. По умолчанию: 10.
Точка росы — температура точки росы, рассчитывается из показаний относительной влажности и температуры, в °C. Подробнее о точке росы — https://ru.wikipedia.org/wiki/Точка_росы

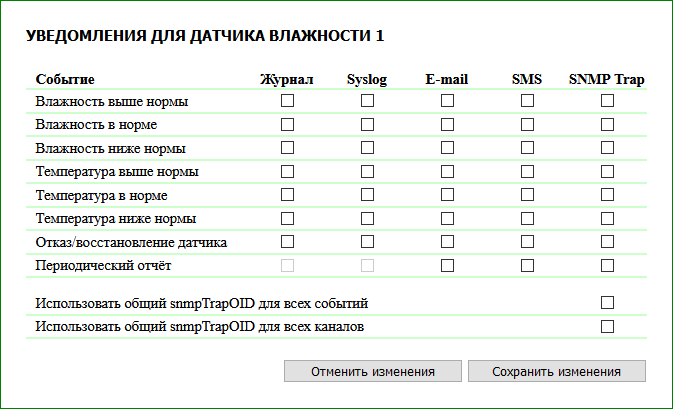

При нажатии на кнопку «Настроить» появляется диалог настройки уведомлений для соответствующего датчика:
где:
Влажность выше нормы — флажки, включающие отправку уведомлений о превышении нормы относительной влажности. По умолчанию: флажки не установлены.
Влажность в норме — флажки, включающие отправку уведомлений о том, что относительная влажность вернулась в пределы нормы. По умолчанию: флажки не установлены.
Влажность ниже нормы — флажки, включающие отправку уведомлений о том, что относительная влажность опустилась ниже нормы. По умолчанию: флажки не установлены.
Температура выше нормы — флажки, включающие отправку уведомлений о превышении нормы температуры. По умолчанию: флажки не установлены.
Температура в норме — флажки, включающие отправку уведомлений о том, что температура вернулась в пределы нормы. По умолчанию: флажки не установлены.
Температура ниже нормы — флажки, включающие отправку уведомлений о том, что температура опустилась ниже нормы. По умолчанию: флажки не установлены.
Отказ/восстановление датчика — флажки, при включении которых устройство будет отправлять уведомления о потере/восстановлении связи с датчиком. По умолчанию: флажки не установлены.
Периодический отчет — флажки, при включении которых будут отправляться отчеты о состоянии датчика влажности по email и SNMP. Время отправки отчетов настраивается на страницах «EMAIL» и «НАСТРОЙКИ» соответственно. По умолчанию: флажки не установлены.
Флажками «Использовать общий snmpTrapOID для всех событий» и «Использовать общий snmpTrapOID для всех каналов» можно направить все события от всех датчиков влажности единственным snmpTrapOID-сообщением, либо развести события и номера датчиков влажности по разным snmpTrapOID-сообщениям. Это позволяет получать общие или индивидуальные SNMP Trap-сообщения для обработки их в системах мониторинга. При отказе датчика влажности отправляются два SNMP Trap-сообщения: одно о влажности, другое о температуре.
Обычно используется snmpTrapOID вида .1.3.6.1.4.1.25728.8400.D.127.99 (где D — код принадлежности: 6 — влажность, 7 — температура), при этом для определения источника уведомления (конкретного датчика) и события (показания выше/ниже нормы, отказ датчика) требуется разбор переменных в составе Trap-сообщения. Если устройство или ПО, принимающее SNMP Trap, не может выполнять проверку переменных, имеется возможность включить код события и/или номер датчика непосредственно в snmpTrapOID и таким образом получить уникальные SNMP Trap-уведомления для каждого события на каждом датчике.
Расшифровку типа событий можно включить, убрав галочку «Использовать общий snmpTrapOID для всех событий», в таком случае Trap-сообщение будет иметь вид:
.1.3.6.1.4.1.25728.8400.D.S.99, где S — код статуса датчика (т. е. событие), возможные значения: 100 (отказ), 101 (ниже нормы), 102 (в норме), 103 (выше нормы);
Расшифровку номера канала можно включить, убрав галочку «Использовать общий snmpTrapOID для всех каналов», в таком случае Trap-сообщение будет иметь вид:
.1.3.6.1.4.1.25728.8400.D.127.N, где N — номер датчика, от 1 до 2.
