4.2. [DKSF 5682.2] Работа с датчиками температуры
Для работы с термодатчиками в устройстве доступен следующий функционал:
Веб-интерфейс;
HTTP API;
SNMP, SNMP TRAP;
Все каналы уведомлений, доступные в прошивке;
Логика;
Настраиваемые уведомления.

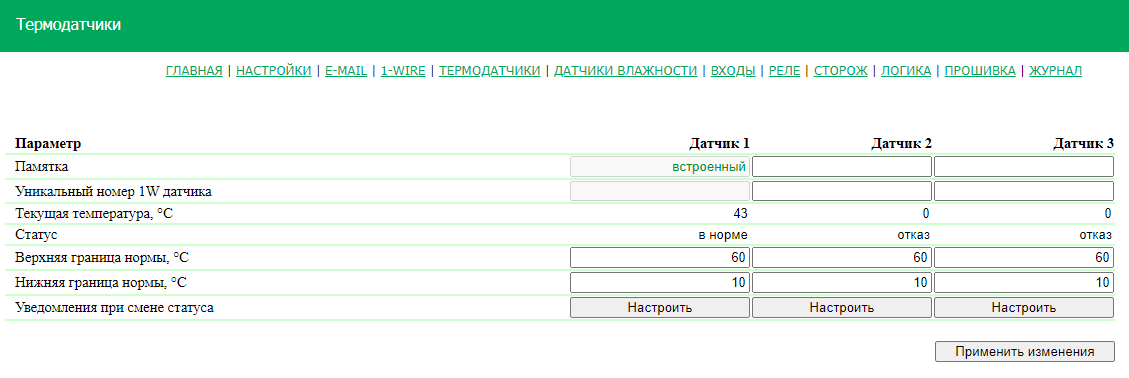

Для взаимодействия с датчиком через веб-интерфейс, нужно перейти на страницу «ТЕРМОДАТЧИКИ».
Памятка — поле для установки краткого описания датчика. Памятка используется в сообщениях SYSLOG и журнала, а также включается в SNMP TRAP, E-mail отчеты и уведомления. Максимальный размер — 16 символов. По умолчанию: пустая строка.
Уникальный номер 1W датчика — для подключения датчика температуры 1-Wire необходимо указать его уникальный номер (см. Как определить уникальный номер 1-Wire датчика?).
Текущая температура, °C — отображает текущую температуру датчика в градусах Цельсия.
Статус – отображает текущий статус термодатчика. Возможные значения:
Отказ – датчик не подключён или не отвечает;
В норме – датчик отвечает, и значение температуры находится в пределах заданного диапазона для этого датчика;
Выше нормы – датчик отвечает, и значение температуры превысило заданный диапазон для этого датчика;
Ниже нормы – датчик отвечает, и значение температуры находится ниже заданного диапазона для этого датчика;
Верхн. граница нормы, °C – поле для установки верхней границы нормального температурного диапазона датчика. По умолчанию: 60.
Нижн. граница нормы, °C – поле для установки нижней границы нормального температурного диапазона датчика. Нормальный температурный диапазон используется для определения текущего статуса термодатчика. По умолчанию: 10.
Датчик 1
Первый термодачик встроен в устройство и не требует подключения и указания уникального номера 1W датчика.

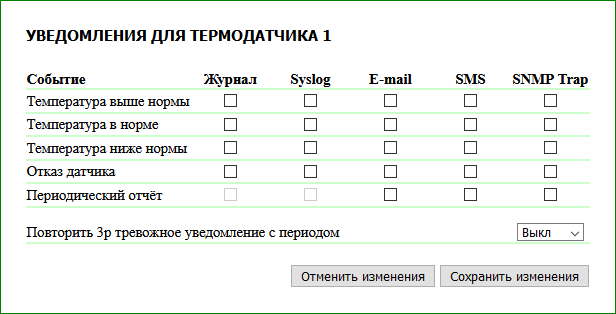

При нажатии на кнопку «Настроить» появляется диалог настройки уведомлений для соответствующего датчика:
где:
Температура выше нормы — флажки, включающие отправку уведомлений при превышении верхней границы температурной нормы. По умолчанию: флажки не установлены.
Температура в норме — флажки, включающие отправку уведомлений, если текущая температура вошла в границы нормы. По умолчанию: флажки не установлены.
Температура ниже нормы — флажки, включающие отправку уведомлений, если текущая температура опустилась ниже нормы. По умолчанию: флажки не установлены.
Отказ датчика — флажки, включающие отправку уведомлений в случае отказа датчика. По умолчанию: флажки не установлены.
Периодический отчет — флажки, включающие отправку периодических отчетов о состоянии датчика по e-mail и SNMP. Время отправки отчетов указывается на страницах «EMAIL» и «НАСТРОЙКИ» соответственно. По умолчанию: флажки не установлены.
Повторить 3р тревожные уведомления с периодом — опция трехкратного повтора тревожного уведомления с заданным интервалом (5, 30 минут, 2, 6, 12, 24 часа). Если показания вошли в норму, повторы прекращаются. Повторное уведомление содержит время первоначального события (например, 23:21:15.719 Термо: кан.1 +26C, выше нормы (10..20C) c 01.06 23:16).
Для предотвращения частого срабатывания верхней и нижней границ нормы применяется гистерезис переключения в 1°C.

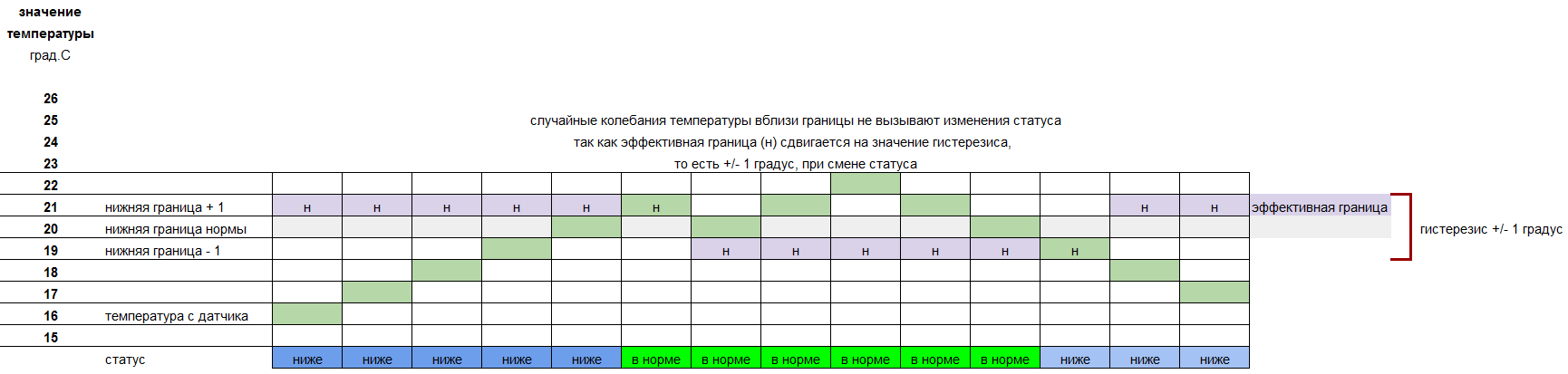

Гистерезис задает «коридор» вблизи заданной температуры, в пределах которого верхняя и нижняя границы нормы не реагируют на колебания температуры. Эта функция позволяет избежать частых случайных уведомлений от термодатчика из-за естественных спонтанных колебаний измеряемой датчиком температуры. Если текущий статус термодатчика «выше нормы», то порогом переключения статуса служит заданная температура, пониженная на значение гистерезиса. И наоборот, если текущий статус «ниже нормы», порогом переключения служит заданная температура, повышенная на значение гистерезиса. Как только температура, повышаясь или понижаясь, достигает значения порога (с учётом гистерезиса), таким образом, выходя за пределы «коридора», статус термодатчика изменяется. Логика работы гистерезиса показана на рисунке ниже.
