10.1. [DKST 57.02] Описание

Устройство поддерживает SNMP v1 протокол. SNMP TRAP частично в v2.

Подробнее о протоколе SNMP можно прочитать по ссылкам:

• http://ru.wikipedia.org/wiki/SNMP

• http://www.SNMP.ru/doku.php

Поддерживаемые устройствами OID можно найти в MIB-файлах на страницах описания устройств в разделе «Документация и файлы».

Устройства поддерживают:

• чтение OID при помощи запросов Get, Get-Next по протоколу SNMP v1;

• установку значений OID при помощи команды Set по протоколу SNMP v1;

• отправку TRAP-сообщений по событиям.

В блоге компании NetPing можно ознакомиться со статьей «Пример чтения датчиков от устройств NetPing по SNMP при помощи iReasoning».

Для того, что бы настроить отправку SNMP TRAP сообщений, нужно:

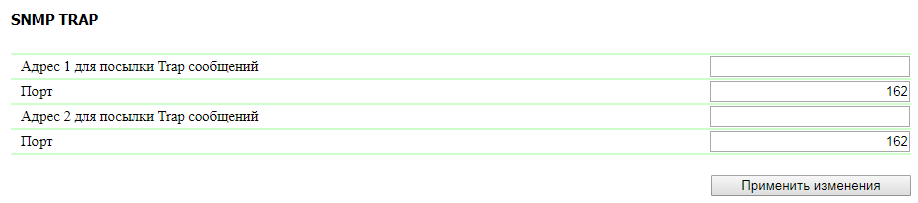

1. На странице «НАСТРОЙКИ» в разделе SNMP TRAP настроить адрес и UDP-порт основного и дополнительного (если надо) приемника трапов.

2. На страницах датчиков в индивидуальных для каждого датчика диалогах настройки уведомлений включить чек-боксы событий, отправляющих Trap'ы.

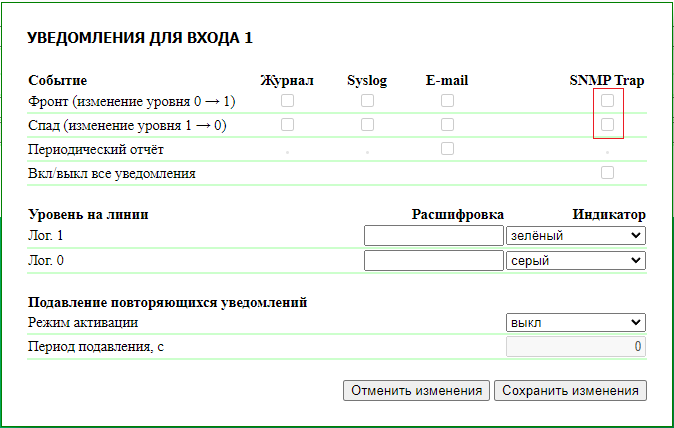

SNMP TRAP-сообщения от Input-линий

 Фронт (изменение уровня 0->1) — отправка SNMP TRAP-сообщений при изменении логического уровня на Input-линии с низкого на высокий.

Спад (изменение уровня 1->0) — отправка SNMP TRAP-сообщений при изменении логического уровня на Input-линии с высокого на низкий.

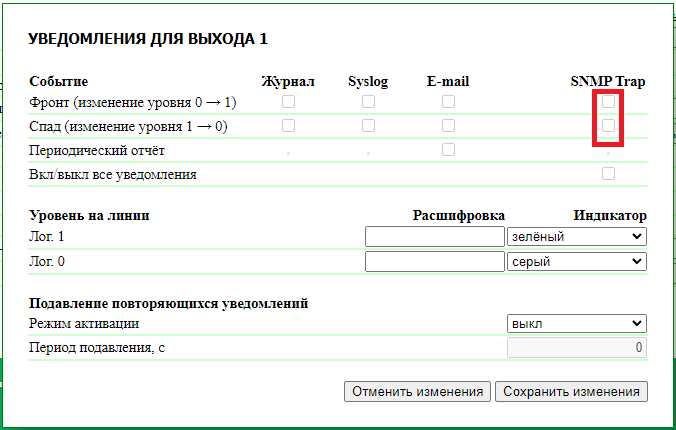

SNMP TRAP-сообщения от Output-линий

 Фронт (изменение уровня 0->1) — отправка SNMP TRAP-сообщений при изменении логического уровня на Input-линии с низкого на высокий.

Спад (изменение уровня 1->0) — отправка SNMP TRAP-сообщений при изменении логического уровня на Input-линии с высокого на низкий.

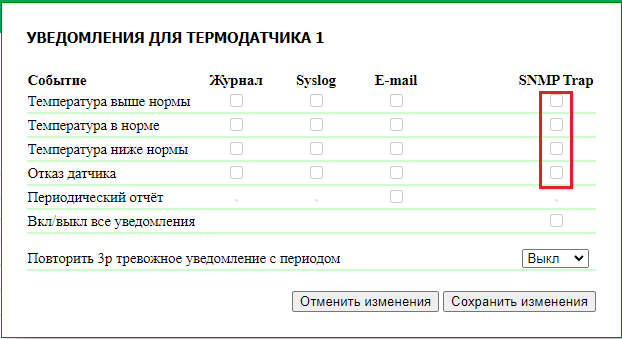

SNMP TRAP-сообщения от датчиков температуры

Температура выше нормы — отправка SNMP TRAP-сообщений при превышении верхней границы нормы, указанной для датчика.

Температура в норме — отправка SNMP TRAP-сообщений, если температура на термодатчике вернулась в указанный диапазон.

Температура ниже нормы — отправка SNMP TRAP-сообщений при падении температуры ниже порога, указанного для датчика.

Отказ датчика — отправка SNMP TRAP-сообщения при отказе работы датчика.

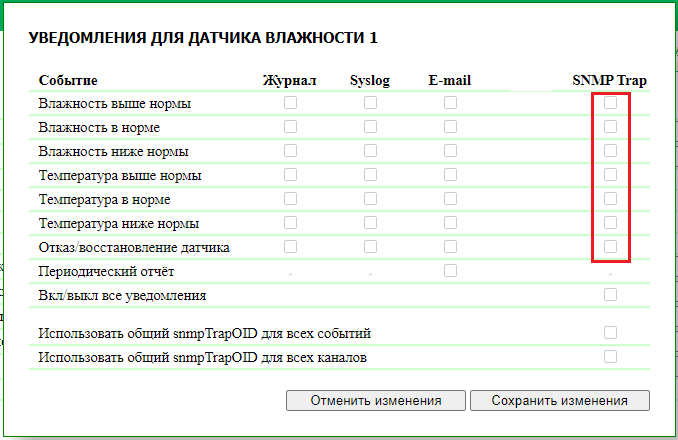

SNMP TRAP-сообщения от датчиков влажности

Влажность выше нормы — отправка SNMP TRAP-сообщений при превышении значения относительной влажности выше верхней границы диапазона нормы, заданной для датчика.

Влажность в норме — отправка SNMP TRAP-сообщений, если относительная влажность на датчике влажности вернулась в указанный диапазон нормальной влажности.

Влажность ниже нормы — отправка SNMP TRAP-сообщений при понижении значения относительной влажности ниже нижней границы диапазона нормальной влажности, указанного для датчика.

Температура выше нормы — отправка SNMP TRAP-сообщений при превышении значения температуры датчика влажности выше верхней границы диапазона нормальной температуры, указанной для данного датчика.

Температура в норме — отправка SNMP TRAP-сообщений, если температура датчика влажности на датчике вернулась в указанный диапазон нормальной температуры.

Температура ниже нормы — отправка SNMP TRAP-сообщений при понижении значения температуры датчика влажности ниже нижней границы диапазона нормальной температуры, указанной для датчика.

Отказ датчика — отправка SNMP TRAP-сообщений при отказе работы датчика. При отказе датчика влажности приходят два SNMP Trap-сообщения: один по влажности, другой по температуре.

Использовать общий snmpTrapOID для всех событий и Использовать общий snmpTrapOID для всех каналов — отправка SNMP TRAP-сообщений для всех событий от всех датчиков влажности единственным snmpTrapOID-сообщением либо сообщений, позволяющих развести события и номера датчиков влажности по разным snmpTrapOID-сообщениям, вплоть до совершенно индивидуальных. Это позволяет получать индивидуальные SNMP Trap-сообщения для обработки их в системах мониторинга, например, «отсыревание датчика влажности 3» или «датчик влажности 2 в норме».
