[NSSv7] 5. Подключение датчиков

Категорически запрещается подключать датчики и внешние модули к устройствам NetPing при включенном питании!

Конфигурирование устройства и получение уведомлений от датчиков см. в документе «Описание встроенного ПО».

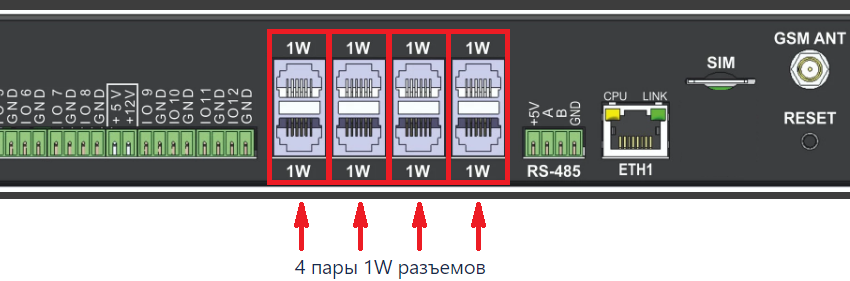

Датчики модельного ряда 1-Wire

Датчики и аксессуары модельного ряда 1-Wire (термодатчик 1-Wire, (THS), 2м, датчик влажности 1-Wire, (HS), 2м, датчик качества электропитания, адаптер датчиков с аналоговым интерфейсом) включаются в разъёмы 1W вилками RJ12 с возможностью использования удлинителей и разветвителей. Максимальная длина шлейфа 1-Wire сети на одну пару разъемов (нижний + верхний) ограничена 50 метрами. Пары разъемов изолированы. Общую длину на пару разъемов можно увеличить при помощи удлинителя-разветвителя R912 до 300 метров.

Датчики типа «Сухой контакт»

К датчикам типа «сухой контакт» относятся датчики открытия двери, кнопки и другие датчики, принцип действия которых основан на замыкании/размыкании проводника. Датчик подключается двумя проводами к IO линии устройства в соответствии с таблицей. Порядок подключения проводов не имеет значения.

Важно! Датчики типа «сухой контакт»: датчик наличия 220В, датчик протечки и другие подключаются к IO линиям устройства. Вы можете подключить 12 любых датчиков из этого набора.

Важно! Соответствующая IO линия должна быть переведена в режим «вход» в настройках устройства.

Максимально допустимая длина шлейфа 100 метров.

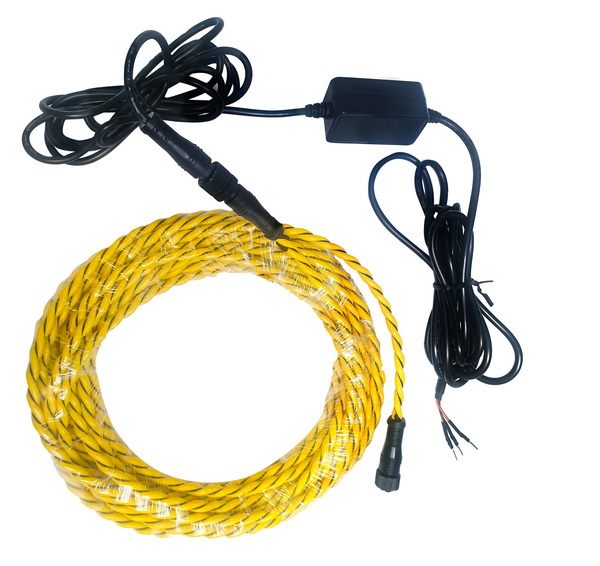

Адаптер для датчика протечки NetPing, мод. WA875

Адаптер не является самостоятельным устройством. Он предназначен для работы совместно с чувствительным кабелем WLC10.

Количество подключаемых адаптеров для датчика протечки NetPing, мод. WA875 ограничено свободными IO-линиями устройства. При подключении ориентируйтесь на цвет термоусадочной трубки на конце провода.

Соответствующая IO линия должна быть переведена в режим «вход» в настройках устройства.

При подключении адаптера:

• "1" — норма;

• "0" — тревога.

Адаптер идет в комплекте с 2-метровым соединительным кабелем. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга, или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 метров.

Датчик протечки воды H2O

Датчик протечки подключается четырёхпроводной линией в соответствии с таблицей:

Важно! Датчики типа «сухой контакт»: датчик наличия 220В, датчик протечки и другие подключаются к IO линиям устройства. Вы можете подключить 12 любых датчиков из этого набора.

Важно! Соответствующая IO линия должна быть переведена в режим «вход» в настройках устройства.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 метров.

Датчик наличия электропитания 995S1

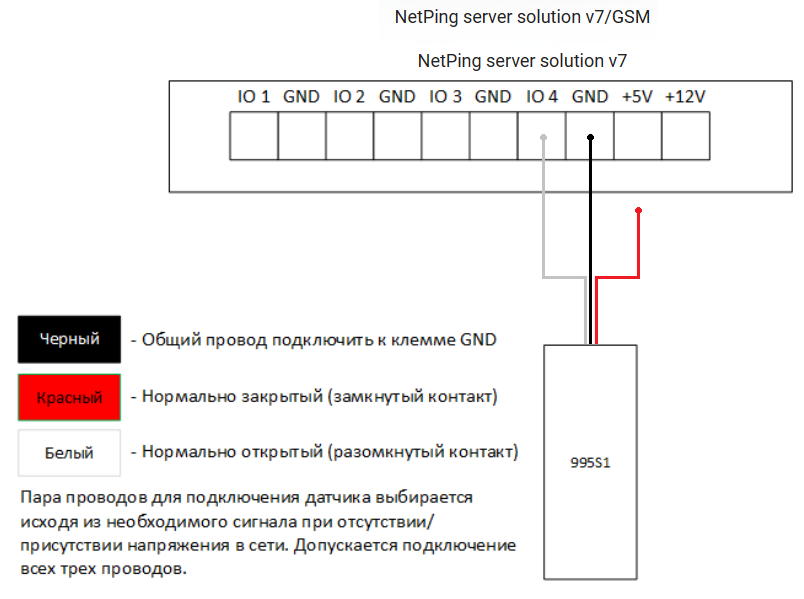

Датчик наличия 220В подключается трехпроводной линией в соответствии с таблицей.

Важно! Датчики типа «сухой контакт»: датчик наличия 220В, датчик протечки и другие подключаются к IO линиям устройства. Вы можете подключить 12 любых датчиков из этого набора.

Важно! Соответствующая IO линия должна быть переведена в режим «вход» в настройках устройства.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 метров.

Датчики движения Пирон-4Д

Датчик движения подключается четырёхпроводной линией в соответствии с таблицей:

Важно! Датчики типа «сухой контакт»: датчик наличия 220В, датчик протечки и другие датчики подключаются к IO линиям устройства. Вы можете подключить 12 любых датчиков из этого набора.

Важно! Соответствующая IO линия должна быть переведена в режим «вход» в настройках устройства.

Датчик идёт в комплекте с кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 метров.

Внешние розетки NetPing AC/DIN

Количество подключаемых розеток NetPing AC/DIN ограничено только количеством свободных линий IO.

При подключении розетки к устройству задействованы все провода, кроме коричневого (белого). IO линию, к которой подключена розетка NetPing AC/DIN, необходимо перевести в состояние «выход». При состоянии «лог. 0» на IO линии на розетке будет присутствовать 220 В – нагрузка будет включена. При состоянии «лог. 1» на IO линии розетка будет обесточена, нагрузка будет отключена.

Важно! Коричневый (белый) провод не используется и должен остаться неподключённым!

Управление от IO линии:

Управление от RELAY (НР - нормально разомкнутый контакт, НЗ - нормально замкнутый контакт):

При подключении NetPing AC/DIN к реле:

• RELAY "Вкл" - напряжение отсутствует на розетке;

• RELAY "Выкл" - напряжение имеется на розетке

Для коммутации нагрузки в NetPing AC/DIN используется реле с нормально замкнутыми контактами. Это означает, что, если управляющий провод никуда не подключён, 220В будет присутствовать на розетке, и нагрузка будет включена.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 метров.

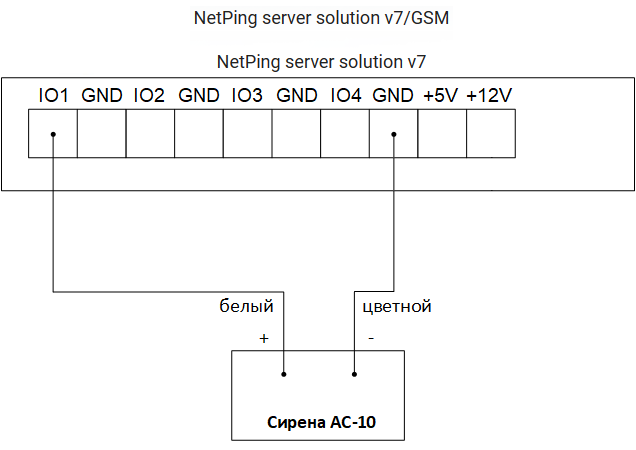

Сирена АС-10

Логический уровень на линии в режиме «выход», используемой для питания, будет управлять работой сирены. При лог. 1 — маяк активен, при лог. 0 — маяк выключен.

Так же, сирена может быть подключена через реле — что сэкономит линию ввода/вывода.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 метров.

Датчик воздушного потока (модель АМС520)

Датчик представляет собой «сухой контакт», поэтому порядок подключения проводов не имеет значения. Количество подключаемых датчиков ограничено только количеством свободных линий IO.

В зависимости от того, к какому входу (IO1-IO12) на клеммной колодке подключён датчик, на том канале IO1-IO12 он отображается в web-интерфейсе устройства.

Важно! Соответствующая IO линия должна быть переведена в режим «вход» в настройках устройства.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 метров.

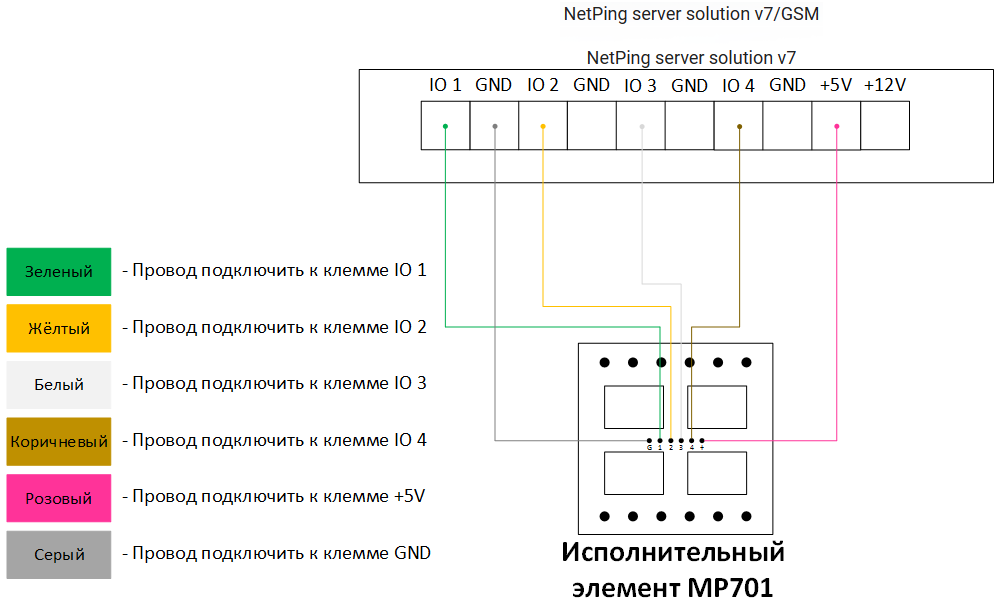

MP701 Исполнительный элемент (4 независимых канала по 2 кВт 10А)

Количество подключаемых MP701 ограничено только количеством свободных линий IO. Таким образом, можно подключить три исполнительных элемента.

Важно! Соответствующие IO линии, к которым подключены каналы исполнительного элемента, должны быть переведены в режим «выход» в настройках устройства.

Внимание: изделие не содержит защитных предохранителей, соблюдайте осторожность при монтаже!

Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга, или самостоятельно при помощи любого провода сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 м.

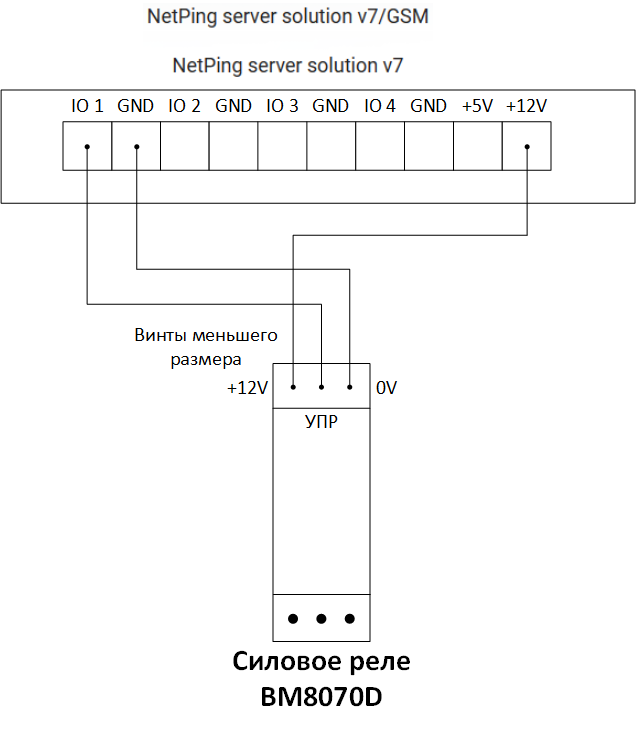

Cиловое реле BM8070D

Управление от IO линии:

Важно! Соответствующая IO линия должна быть переведена в режим «выход» в настройках устройства.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 метров.

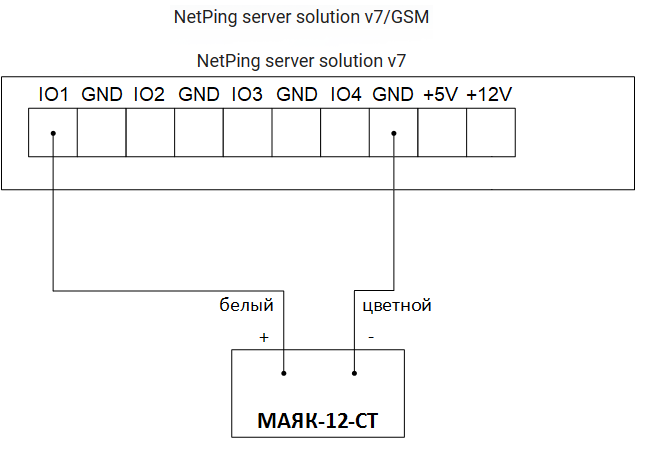

МАЯК-12-СТ

Логический уровень на линии в режиме «выход», используемой для питания, будет управлять работой маяка. При лог. 1 — маяк активен, при лог. 0 — маяк выключен.

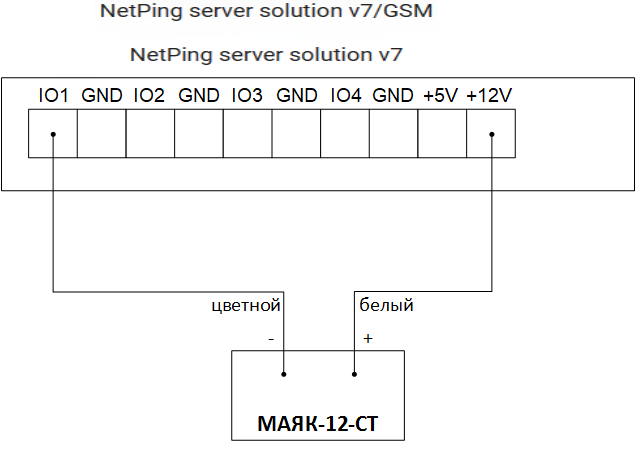

Подключение к IO линии с использованием +12В:

Важно! Соответствующая IO линия должна быть переведена в режим «выход» в настройках устройства.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 метров.

Датчик дыма ИП212-141

Датчик дыма ИП212‑141 может использоваться с данным контроллером двумя способами:

• напрямую через аналоговый вход (токовая петля),

• или через NetPing адаптер датчиков с аналоговым интерфейсом 0-20мА, модель 886A01, подключаемый к порту 1-Wire.

Подключение датчика напрямую к дискретным линиям контроллера не допускается — это приведёт к некорректной работе и искажённым измерениям.

Схема подключения

Датчик подключается по двухпроводной линии. Выходной сигнал реализован в виде изменения сопротивления при срабатывании.

Для подключения датчика дыма к контроллеру используйте следующую таблицу соответствия:

Примечание: датчики ИП212‑141 могут поставляться с различной цветовой маркировкой шлейфа в зависимости от партии изготовления. В таблице приведены соответствия для всех известных вариантов. Перед подключением рекомендуется сверить маркировку проводов.

Клеммы адаптера относятся к устройству NetPing адаптер датчиков с аналоговым интерфейсом 0-20мА, модель 886A01

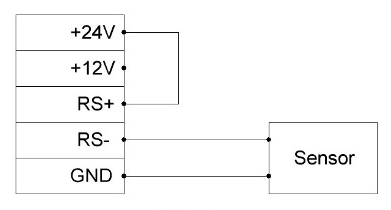

Перемычка между RS+ и +24V обеспечивает питание датчика по измерительной линии. Устанавливается со стороны шины питания.

Контроллер поддерживает не более трёх NetPing адаптер датчиков с аналоговым интерфейсом 0-20мА, модель 886A01.

Монтажные особенности

• Датчик комплектуется несъёмным кабелем с наконечниками. Длину можно увеличить при помощи Удлинитель (4м) NetPing, мод. Cable 4, которые подключаются последовательно или заменяются пользовательским кабелем сечением не менее 0.4 мм².

• Максимально допустимая длина шлейфа — 100 метров.

Сброс состояния датчика

После сработки датчика его состояние не возвращается в норму автоматически.

Сброс выполняется кратковременным отключением питания аналогового входа или адаптера, в зависимости от схемы подключения.

Отключение питания может быть выполнено:

• через веб-интерфейс контроллера;

• по HTTP API;

• по SNMP.

Длительность отключения питания должна быть не менее 2 секунд.

Настройка параметров

• Настройка параметров аналогового входа контроллера (токовая петля или адаптер) осуществляется через веб-интерфейс в соответствующем разделе конфигурации.

• Для корректного срабатывания необходимо, чтобы значение сопротивления при тревоге опускалось ниже 1000 Ом.

ВАЖНО

• Данное решение предназначено для мониторинга и оповещения. Оно не заменяет сертифицированные системы пожарной сигнализации (АПС).

• Датчики дыма, подключённые к контроллерам NetPing, не предназначены для гарантированного обнаружения и своевременного оповещения о возгорании.

• Система может не зафиксировать сработку датчика дыма, уведомление может не быть доставлено или оператор может не заметить сообщение (при сработке уведомление отправляется только один раз).

• Если датчик сработал, уведомление отправляется только один раз. При его пропуске повторного уведомления не будет.

• Для обеспечения противопожарной защиты необходимо использовать сертифицированные системы пожарной сигнализации.

Датчик дыма ИДТ-2 (ИП212/101-18-А3R ) исп.01

Схема подключения

Датчик подключается по четырёхпроводной линии.

Для подключения датчика дыма к контроллеру используйте следующую таблицу соответствия:

Контроллер поддерживает не более 12 датчиков ИДТ-2 (ИП212/101-18-А3R ) исп.01.

Монтажные особенности

• Датчик поставляется с отдельным кабелем, оснащённым наконечниками, и подключается пользователем вручную. При необходимости длину кабеля можно увеличить с помощью удлинителей Удлинитель (4м) NetPing, мод. Cable 4, которые допускается соединять последовательно. Также допускается использование пользовательского кабеля сечением не менее 0.4 мм².

• Максимально допустимая длина шлейфа — 100 метров.

Сброс состояния датчика

После сработки датчика его состояние не возвращается в норму автоматически.

Сброс выполняется кратковременным отключением питания датчика. Для дистанционного управления питанием следует использовать встроенное реле контроллера.

Отключение питания может быть выполнено:

• через веб-интерфейс контроллера;

• по HTTP API;

• по SNMP.

Длительность отключения питания должна быть от 1 до 3 секунд.

Настройка параметров

• Настройка параметров датчика осуществляется через веб-интерфейс в соответствующем разделе конфигурации.

Внимание! Используемая линия ввода-вывода (IO) должна быть переведена в режим «вход» в параметрах конфигурации контроллера.

ВАЖНО

• Данное решение предназначено для мониторинга и оповещения. Оно не заменяет сертифицированные системы пожарной сигнализации (АПС).

• Датчики дыма, подключённые к контроллерам NetPing, не предназначены для гарантированного обнаружения и своевременного оповещения о возгорании.

• Система может не зафиксировать сработку датчика дыма, уведомление может не быть доставлено или оператор может не заметить сообщение (при сработке уведомление отправляется только один раз).

• Если датчик сработал, уведомление отправляется только один раз. При его пропуске повторного уведомления не будет.

• Для обеспечения противопожарной защиты необходимо использовать сертифицированные системы пожарной сигнализации.
