14. [DKSF72/73.1] Работа с встроенным аналоговым входом (токовой петлей).

Для встроенного аналогового входа на устройстве доступен следующий функционал:

• Web-интерфейс.

• HTTP API.

• SNMP, SNMP TRAP.

• Все каналы уведомлений, доступные в прошивке.

• Логика.

• Настраиваемые уведомления.

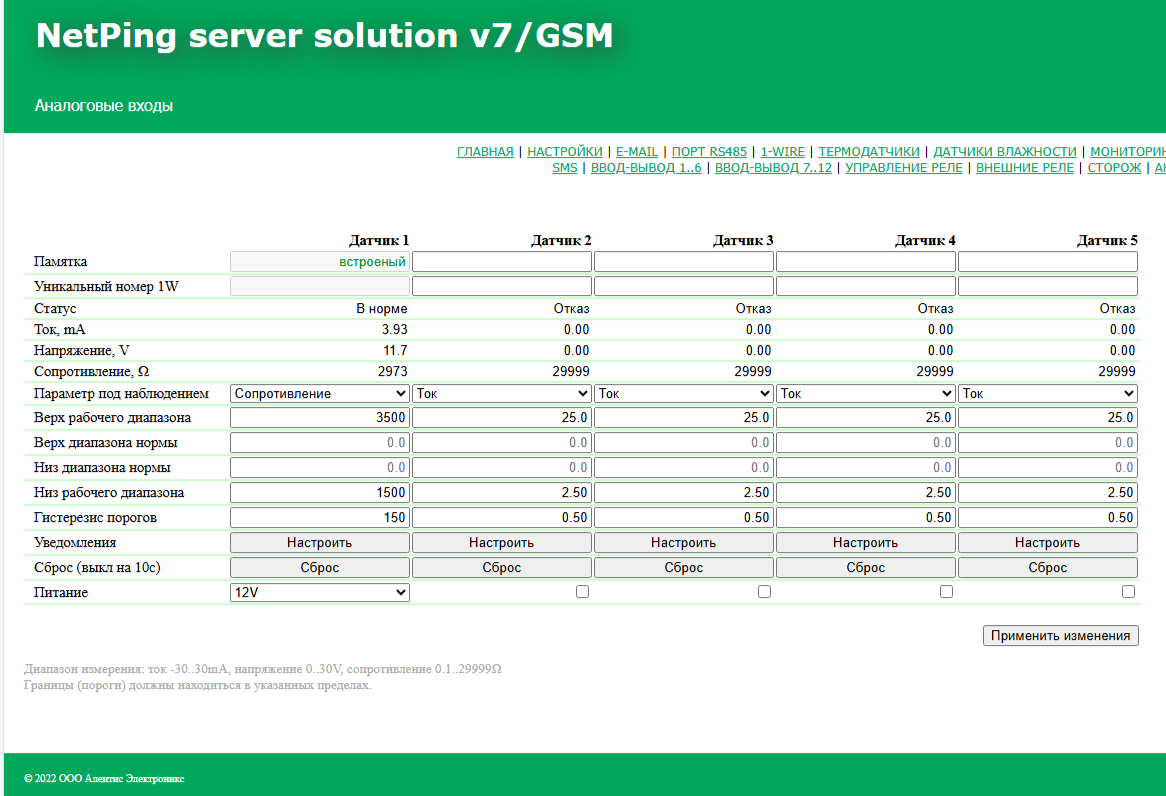

Для взаимодействия с входом через web-интерфейс нужно перейти на страницу «АНАЛОГОВЫЕ ВХОДЫ» (Рис. 14.1.):

Устройство имеет только один встроенный аналоговый вход, который в меню настроек отображается как Датчик 1. Параметры Датчик 2–Датчик 5 используются при подключении внешнего адаптера аналоговых датчиков по интерфейсу 1-Wire.

Во всех описаниях ниже встроенный аналоговый вход будет обозначаться как «Датчик 1».

Поля и параметры

• Памятка — поле с кратким описанием датчика. Для Датчик 1 значение фиксировано («встроеный») и изменению пользователем не подлежит. Памятка используется в сообщениях Syslog и журнале событий, а также включается в SNMP TRAP, SMS (для устройства со встроенным GSM-модемом), email-уведомления и email-отчёты.

• Уникальный номер 1W — для Датчик 1 не используется, поле остаётся пустым.

• Статус — отображает текущее состояние аналогового входа. Возможные значения:

  • В норме — значение контролируемого параметра находится в пределах заданного диапазона нормы.

  • Выше нормы — значение выше верхней границы нормы.

  • Ниже нормы — значение ниже нижней границы нормы.

  • Вне раб. диапазона — значение выходит за пределы рабочего диапазона.

  • Отказ — датчик неисправен или не подключен.

• Ток, mA — текущее измеренное значение тока на входе, в миллиамперах. Диапазон: от –30.00 до +30.00 мА.

• Напряжение, V — текущее измеренное напряжение на входе, в вольтах. Диапазон: от 0.00 до 0.30 В.

• Сопротивление, Ω — вычисленное значение сопротивления цепи, в Омах. Диапазон: от 0.1 до 29999 Ом.

• Параметр под наблюдением — указывает, какой параметр (ток, напряжение или сопротивление) контролируется и сравнивается с порогами. Остальные параметры отображаются справочно.

• Верх/низ рабочего диапазона — предельно допустимые значения контролируемого параметра. Выход за пределы фиксируется состоянием «Вне раб. диапазона». Допускается указание только одной границы (порог). Может использоваться как второй, более жёсткий уровень нотификации.

• Верх/низ диапазона нормы — границы «нормального» диапазона. Выход за верхнюю границу даёт «Выше нормы», выход ниже нижней — «Ниже нормы». Допускается задание только одной границы (порога). Полное отсутствие обеих границ не допускается.

• Гистерезис порогов — зона нечувствительности у границы порога для исключения дрожания состояния из-за шумов и погрешностей. Перед сравнением фактического значения граница смещается на величину гистерезиса в сторону предыдущего состояния. Рекомендуется выбирать гистерезис больше типичного уровня шума измеряемого параметра.
  Ограничение на расстановку границ: значения границ не должны приближаться друг к другу и к физическим пределам измерения ближе чем на 2×гистерезис. Часть границ (нормы и рабочего диапазона) может быть не задана: в этом случае их пересечение не проверяется, уведомления по ним не отправляются; режим удобно использовать для контроля по одному порогу.

• Уведомления — кнопка «Настроить» открывает окно настройки типов событий и каналов доставки (Рис. 14.2.).

• Сброс (выкл. на 10с) — кратковременное отключение питания петли на 10 секунд для перезапуска подключённого датчика. Во время сброса пороговые уведомления по границам не формируются.

• Питание — чекбокс включения/отключения питания петли. Для Датчик 1 значение по умолчанию: «Выкл».

Чтобы изменения вступили в силу, нажмите кнопку «Применить изменения».

Настройка уведомлений

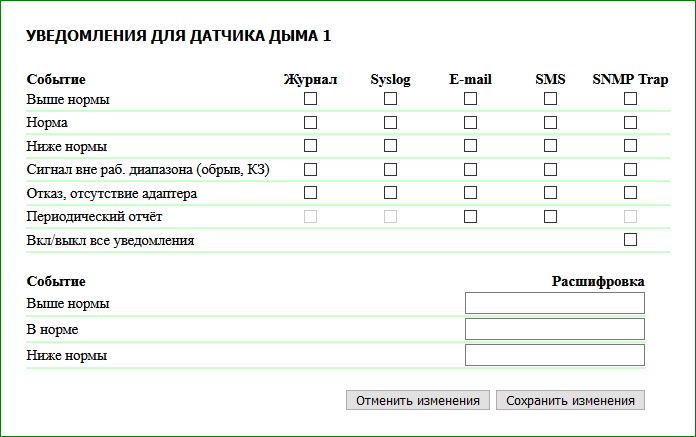

При нажатии кнопки «Настроить» для параметра «Уведомления» (Рис. 14.1.) откроется окно настройки типов событий и каналов доставки (Рис. 14.2.):

Параметры окна настройки уведомлений:

• Выше нормы — срабатывание при превышении верхней границы нормы.

• Норма — возврат значения в диапазон нормы.

• Ниже нормы — срабатывание при снижении ниже нижней границы нормы.

• Сигнал вне раб.диапазона (обрыв, КЗ) — выход за пределы рабочего диапазона.

• Отказ, отсутствие адаптера — отказ датчика.

• Периодический отчёт — периодическая отправка состояния по email и/или SMS. Время отправки задаётся на страницах «SMS» и «EMAIL» web-интерфейса устройства NetPing.

• Вкл/выкл все уведомления — массовая активация/деактивация всех каналов.

По умолчанию все чекбоксы уведомлений выключены. Для событий «Выше нормы», «В норме», «Ниже нормы» доступна Расшифровка — замена стандартного текста уведомления пользовательским (до 15 символов).

Примечание по питанию: при отключении питания петли, включая принудительный «Сброс (выкл. на 10 с)», уведомления по границам временно деактивируются.

Практические рекомендации

• Для датчиков с монотонным выходом (например, порог «только выше») задавайте одну границу и гистерезис, достаточный для подавления шумов. Лишние границы не задавайте, чтобы не получать паразитные состояния.

• Рабочий диапазон используйте как «аварийный» уровень: норму выставляйте ближе к рабочему значению, а рабочий диапазон оставляйте с запасом, соответствующим допустимому пределу параметра.

• Если требуется только периодическая сводка без тревог, включите «Периодический отчёт» и оставьте пороги не заданными. Учитывайте, что при отключении питания сводок по границам не будет.
