9.3. [DKSF72/73.1] SNMP TRAP
Формальное описание SNMP TRAP-сообщений можно найти в MIB-файлах, прилагаемым к прошивкам устройств. Их можно скачать на страницах сайта с описанием устройств в разделе «Документация и файлы». SNMP TRAP-сообщение посылается в формате SNMP v1/v2c, в то время как описание в MIB-файлах имеет формат SNMP v2c.
Однозначное взаимное соответствие идентификации SNMP TRAP-сообщений для v1 и v2c описано в RFC3584 «Coexistence between Version 1, Version 2, and Version 3 of the Internet-standard Network Management Framework». Программы для обработки SNMP-уведомлений, как правило, без затруднений осуществляют конверсию между двумя форматами.
SNMP TRAP при изменении уровня на IO-линии в режиме «вход»/«выход»
Идентификация npIoTrap
SNMP v1 enterprise | .1.3.6.1.4.1.25728.8900.2 |
SNMP v1 generic-trap | enterpriseSpecific(6) |
SNMP v1 specific-trap | 1 |
SNMP v2 snmpTrapOID | .1.3.6.1.4.1.25728.8900.2.0.1 |
Переменные в составе npIoTrap (varbind list)
.1.3.6.1.4.1.25728.8900.2.1.0 | Integer | Номер IO-линии (начиная с «1»), изменение которой вызвало посылку TRAP-сообщения |
.1.3.6.1.4.1.25728.8900.2.2.0 | Integer | Значение логического уровня на IO-линии («0» или «1») |
.1.3.6.1.4.1.25728.8900.2.6.0 | Display String | Памятка (текстовое описание линии, кодировка win1251) |
.1.3.6.1.4.1.25728.8900.2.7.0 | Display String | Расшифровка логического уровня. Понятное для восприятия описание числового значения логического уровня IO-линии |
SNMP TRAP при изменении статуса термодатчика
Идентификация npThermoTrap
SNMP v1 enterprise | .1.3.6.1.4.1.25728.8800.2 |
SNMP v1 generic-trap | enterpriseSpecific(6) |
SNMP v1 specific-trap | 1 |
SNMP v2 snmpTrapOID | .1.3.6.1.4.1.25728.8800.2.0.1 |
Переменные в составе npThermoTrap (varbind list)
.1.3.6.1.4.1.25728.8800.2.1.0 | Integer | Номер датчика (1...8), изменение статуса которого вызвало посылку TRAP сообщения |
.1.3.6.1.4.1.25728.8800.2.2.0 | Integer | Текущее значение температуры, °C |
.1.3.6.1.4.1.25728.8800.2.3.0 | Integer | Статус датчика: 0 — отказ или отключение датчика 1 — температура ниже нормы 2 — температура в норме 3 — температура выше нормы |
.1.3.6.1.4.1.25728.8800.2.4.0 | Integer | Нижняя граница нормы, °C |
.1.3.6.1.4.1.25728.8800.2.5.0 | Integer | Верхняя граница нормы, °C |
.1.3.6.1.4.1.25728.8800.2.6.0 | Display String | Памятка (текстовое описание места установки термодатчика, кодировка win1251) |
SNMP TRAP при изменении состояния датчика влажности
Идентификация npRelHumTrap
Общий вид SNMP TRAP от датчика влажности о показаниях влажности | .1.3.6.1.4.1.25728.8400.6.127.99 |
snmpTrapOID npRelHumTrap (SNMP TRAP-сообщения при изменении статуса влажности)
Расшифровку типа событий и номера канала можно включить соответствующими чек-боксами в диалоге настройки уведомлений.
.1.3.6.1.4.1.25728.8400.6.100.n | Отказ датчика относительной влажности, где n — номер датчика 1...8 |
.1.3.6.1.4.1.25728.8400.6.101.n | Показания относительной влажности ниже нормального диапазона влажности, где n — номер датчика |
.1.3.6.1.4.1.25728.8400.6.102.n | Показания относительной влажности в норме, где n — номер датчика |
.1.3.6.1.4.1.25728.8400.6.103.n | Показания относительной влажности выше нормального диапазона влажности, где n — номер датчика |
.1.3.6.1.4.1.25728.8400.6.127.n | Общий snmpTrapOID для всех событий, где n — номер датчика |
.1.3.6.1.4.1.25728.8400.6.m.99 | Общий snmpTrapOID для всех каналов, где m — код события (100, 101, 102, 103) |
.1.3.6.1.4.1.25728.8400.6.127.99 | Общий snmpTrapOID для всех событий и для всех каналов |
Идентификация npRelHumTrapTemp
Общий вид SNMP TRAP от датчика влажности о показаниях температуры | .1.3.6.1.4.1.25728.8400.7.127.99 |
snmpTrapOID npRelHumTrapTemp (SNMP TRAP-сообщения при изменении статуса температуры)
Расшифровку типа событий и номера канала можно включить соответствующими чек-боксами в диалоге настройки уведомлений.
.1.3.6.1.4.1.25728.8400.7.100.n | Отказ датчика температуры, где n — номер датчика 1...8 |
.1.3.6.1.4.1.25728.8400.7.101.n | Показания температуры датчика влажности ниже нормального диапазона температуры, где n — номер датчика |
.1.3.6.1.4.1.25728.8400.7.102.n | Показания температуры датчика влажности в норме, где n — номер датчика |
.1.3.6.1.4.1.25728.8400.7.103.n | Показания температуры датчика влажности выше нормального диапазона температуры, где n — номер датчика |
.1.3.6.1.4.1.25728.8400.7.127.n | Общий snmpTrapOID для всех событий, где n — номер датчика |
.1.3.6.1.4.1.25728.8400.7.m.99 | Общий snmpTrapOID для всех каналов, где m — код события (100, 101, 102, 103) |
.1.3.6.1.4.1.25728.8400.7.127.99 | Общий snmpTrapOID для всех событий и для всех каналов |
Переменные в составе npRelHumTrapData (varbind list)
.1.3.6.1.4.1.25728.8400.3.1.0 | Integer | Номер датчика (1...4), изменение статуса которого вызвало посылку TRAP-сообщения |
.1.3.6.1.4.1.25728.8400.3.2.0 | Integer | Значение относительной влажности, %, или температуры, °C |
.1.3.6.1.4.1.25728.8400.3.4.0 | Integer | Статус относительной влажности или температуры |
.1.3.6.1.4.1.25728.8400.3.6.0 | Display String | Памятка (текстовое описание места установки датчика влажности, кодировка win1251) |
.1.3.6.1.4.1.25728.8400.3.7.0 | Integer | Верхняя граница диапазона нормальных значений относительной влажности или температуры |
.1.3.6.1.4.1.25728.8400.3.8.0 | Integer | Нижняя граница диапазона нормальных значений относительной влажности или температуры |
SNMP TRAP при изменении статуса аналогового датчика дыма
Идентификация npCurLoopTrap
SNMP v1 enterprise | .1.3.6.1.4.1.25728.8300.2 |
SNMP v1 generic-trap | enterpriseSpecific(6) |
SNMP v1 specific-trap | 1 |
SNMP v2 snmpTrapOID | .1.3.6.1.4.1.25728.8300.2.0.1 |
SNMP TRAP о состоянии GSM-модема
Информация для устройствам NetPing server solution v7/GSM со встроенным GSM-модемом
Идентификация npGsmTraps
SNMP v1 enterprise | .1.3.6.1.4.1.25728.3800.2 |
SNMP v1 generic-trap | enterpriseSpecific(6) |
SNMP v1 specific-trap | 1 |
SNMP v2 SNMPTrapOID | .1.3.6.1.4.1.25728.3800.2.0.1 |
Переменные в составе npGsmTraps (varbind list)
.1.3.6.1.4.1.25728.3800.1.1.0 | Integer | Состояние встроенного GSM-модема: 0 — OК 1 — Failed (нет связи) 2 — FatalError (невосстановимая ошибка, модем заблокирован) |
.1.3.6.1.4.1.25728.3800.1.2.0 | Integer | Состояние подключения к GSM-сети: 0 — Impossible 1 — HomeNetwork 2 — Searching 3 — Denied 4 — Unknown 5 — Roaming 255 — InfoUpdate |
.1.3.6.1.4.1.25728.3800.1.3.0 | Integer | Уровень GSM-сигнала: 0…31 = 0% … 100% 99 — Unknown 255 — Updating info |
Идентификация npGsmTrapUnparsedSms
SNMP v1 enterprise | .1.3.6.1.4.1.25728.3800.2 |
SNMP v1 generic-trap | enterpriseSpecific(6) |
SNMP v1 specific-trap | 1 |
SNMP v2 SNMPTrapOID | .1.3.6.1.4.1.25728.3800.2.0.2 |
Переменные в составе npGsmTrapUnparsedSms (varbind list)
.1.3.6.1.4.1.25728.3800.1.11.0 | DisplayString | Номер телефона входящей неопознанной СМС |
.1.3.6.1.4.1.25728.3800.1.12.0 | DisplayString | Текст неопознанной входящей СМС, в кодировке Windows-1251 |
.1.3.6.1.4.1.25728.3800.1.13.0 | DisplayString | Текст неопознанной входящей СМС, в кодировке UTF-8 |
SNMP TRAP при изменении статуса встроенного реле
Идентификация npRelayTrap
Общий вид SNMP TRAP от встроенного реле | .1.3.6.1.4.1.25728.5500.6 |
snmpTrapOID npRelayTrap (SNMP TRAP-сообщения при изменении статуса реле)

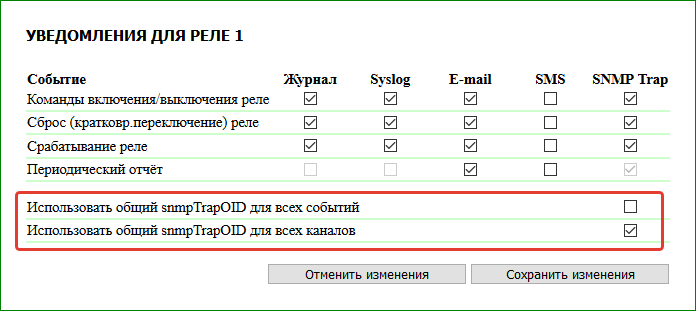

Расшифровку типа событий и номера канала можно включить соответствующими чек-боксами в диалоге настройки уведомлений.
.1.3.6.1.4.1.25728.5500.6.100.n | Реле отключено, где n — номер реле (всегда 1) |
.1.3.6.1.4.1.25728.5500.6.101.n | Реле включено, где n — номер реле (всегда 1) |
.1.3.6.1.4.1.25728.5500.6.102.n | Реле получило команду на изменение состояния (на включение/выключение), где n — номер реле (всегда 1) |
.1.3.6.1.4.1.25728.5500.6.103.n | Начат сброс реле, где n — номер реле (всегда 1) |
.1.3.6.1.4.1.25728.5500.6.127.n | Общий snmpTrapOID для всех событий, где n — номер реле (всегда 1) |
.1.3.6.1.4.1.25728.5500.6.m.99 | Общий snmpTrapOID для всех каналов, где m — код события (100, 101, 102, 103) |
.1.3.6.1.4.1.25728.5500.6.127.99 | Общий snmpTrapOID для всех событий и для всех каналов |
Переменные в составе npRelayTrap (varbind list)
.1.3.6.1.4.1.25728.5500.3.1.0 | Integer | Номер реле, где n — номер реле (всегда 1) |
.1.3.6.1.4.1.25728.5500.3.2.0 | Integer | Состояние реле, включено (1) или выключено (0), без учета команды сброса реле |
.1.3.6.1.4.1.25728.5500.3.6.0 | DisplayString | Памятка реле |
.1.3.6.1.4.1.25728.5500.3.15.0 | Integer | Актуальное состояние реле на момент отправки Trap-сообщения, включено (1) или выключено (0) |
.1.3.6.1.4.1.25728.5500.3.18.0 | Integer | Источник команды переключения реле: -1 — unknown |
.1.3.6.1.4.1.25728.5500.3.19.0 | DisplayString | Время события |
SNMP TRAP при изменении статуса датчика качества электропитания
Идентификация npVoltageTrap
SNMP v1 enterprise | .1.3.6.1.4.1.25728.9000.2 |
SNMP v1 generic-trap | enterpriseSpecific(6) |
SNMP v1 specific-trap | 1 |
SNMP v2 snmpTrapOID | .1.3.6.1.4.1.25728.9000.2.0.1 |
Переменные в составе npVoltageTrap (varbind list)
.1.3.6.1.4.1.25728.9000.2.1.0 | Integer | Номер датчика (1...3), изменение статуса которого вызвало посылку TRAP-сообщения |
.1.3.6.1.4.1.25728.9000.2.2.0 | Integer | Текущее значение напряжения, В |
.1.3.6.1.4.1.25728.9000.2.3.0 | Integer | Статус напряжения: 0 — датчик неисправен или не подключен 1 — нет напряжения 2 — плохо 3 — средне 4 — отлично |
.1.3.6.1.4.1.25728.9000.2.4.0 | Integer | Текущая частота, Гц |
.1.3.6.1.4.1.25728.9000.2.5.0 | Integer | Статус частоты: 0 — датчик неисправен или не подключен 1 — нет напряжения и частоты 2 — плохо 3 — средне 4 — отлично |
.1.3.6.1.4.1.25728.9000.2.6.0 | Display String | Памятка (текстовое описание датчика, кодировка win1251) |
.1.3.6.1.4.1.25728.9000.2.10.0 | Counter32 | Счетчик провалов |
.1.3.6.1.4.1.25728.9000.2.11.0 | Integer | Статус провалов напряжения: 0 — датчик неисправен или не подключен 1 — нет напряжения 2 — высокие 3 — средние 4 — низкие 5 — нет провалов |
.1.3.6.1.4.1.25728.9000.2.30.0 | Integer | Пиковое напряжение, В |
.1.3.6.1.4.1.25728.9000.2.31.0 | Integer | Статус пикового напряжения: 0 — датчик неисправен или не подключен 1 — нет напряжения 2 — опасные 3 — нет пиков |
SNMP TRAP при изменении статуса аналогового входа
Идентификация npInputAnalogTraps
SNMP v1 enterprise | .1.3.6.1.4.1.25728.8200.2 |
SNMP v1 generic-trap | enterpriseSpecific(6) |
SNMP v1 specific-trap | 1 |
SNMP v2 snmpTrapOID | .1.3.6.1.4.1.25728.8200.2.0.1 |
Переменные в составе npInputAnalogTraps (varbind list)
.1.3.6.1.4.1.25728.8200.2.1.0 | Integer | Номер входа (1...4), изменение статуса которого вызвало посылку TRAP-сообщения |
.1.3.6.1.4.1.25728.8200.2.2.0 | Integer | Статус входа: 0 — Адаптер неисправен или не подключен 1 — Ниже нормы 2 — В норме, 3 — Выше нормы, 5 — Авария петли |
.1.3.6.1.4.1.25728.8200.2.3.0 | Integer32 | Ток в петле, мкА |
.1.3.6.1.4.1.25728.8200.2.4.0 | Integer32 | Напряжения, мВ |
.1.3.6.1.4.1.25728.8200.2.5.0 | Unsigned32 | Сопротивление петли, Ом |
.1.3.6.1.4.1.25728.8200.2.6.0 | DisplayString | Памятка входа |
.1.3.6.1.4.1.25728.8200.2.7.0 | Integer | Статус питания петли: 0 — Выкл 1 — Вкл 3 — Состояние сброса |
.1.3.6.1.4.1.25728.8200.1.1.11.0 | Integer32 | Верхняя граница рабочего диапазона, если не задана, -32768 |
.1.3.6.1.4.1.25728.8200.1.1.12.0 | Integer32 | Верхняя граница диапазона нормы, если не задана, -32768 |
.1.3.6.1.4.1.25728.8200.1.1.13.0 | Integer32 | Нижняя граница диапазона нормы, если не задана, -32768 |
.1.3.6.1.4.1.25728.8200.1.1.14.0 | Integer32 | Нижняя граница рабочего диапазона, если не задана, -32768 |
SNMP TRAP при изменении состояния реле блока внешних розеток
Идентификация npExtRelayTrap
SNMP v2 snmpTrapOID | .1.3.6.1.4.1.25728.5600.6 |
snmpTrapOID npExtRelayTrap (SNMP TRAP сообщения при изменении статуса реле)
.1.3.6.1.4.1.25728.5600.6.100.n | npExtRelayTrapOff | Реле отключено, где n - номер реле |
.1.3.6.1.4.1.25728.5600.6.101.n | npExtRelayTrapOn | Реле включено, где n - номер реле |
.1.3.6.1.4.1.25728.5600.6.103.n | npExtRelayTrapReset | Начат сброс реле, где n - номер реле |
.1.3.6.1.4.1.25728.5600.6.127.n | Общий snmpTrapOID для всех событий, где n - номер реле | |
.1.3.6.1.4.1.25728.5600.6.m.99 | Общий snmpTrapOID для всех каналов, где m – код события (100, 101, 102, 103) | |
.1.3.6.1.4.1.25728.5600.6.127.99 | Общий snmpTrapOID для всех событий и для всех каналов |
Переменные в составе npExtRelayTrap (varbind list)
.1.3.6.1.4.1.25728.5600.3.1.0 | npExtRelayTrapN | Integer | Номер реле, где n - номер реле |
.1.3.6.1.4.1.25728.5600.3.2.0 | npExtRelayTrapMode | Integer | Состояние реле, включено (1) или выключено (0), без учета задержке включения или команды сброса реле. |
.1.3.6.1.4.1.25728.5600.3.6.0 | npExtRelayTrapMemo | DisplayString | Памятка реле |
.1.3.6.1.4.1.25728.5600.3.15.0 | npExtRelayTrapState | Integer | Актуальное моментальное состояние реле (с учетом задержки включения и ресета), на момент отправки Trap сообщения, включено (1) или выключено (0) |
.1.3.6.1.4.1.25728.5600.3.18.0 | npExtRelayTrapCmdSrc | Integer | Источник команды переключения реле: -1 - unknown 1 - web-интерфейс 2 - SNMP 3 - SMS 4 - HTTP API 5 - Сторож 6 - Расписание 7 - Логика 8 - кнопка на корпусе |
.1.3.6.1.4.1.25728.5600.3.19.0 | npRelayTrapDateTime | DisplayString | Время события |
