6. [DKSF72/73.1] Работа с каналами дискретного ввода-вывода.

Для каналов дискретного ввода-вывода на устройстве доступен следующий функционал:

Web-интерфейс;
HTTP API;
SNMP, SNMP TRAP;
Все каналы уведомлений, доступны в прошивке;
Логика;
Настраиваемые уведомления.

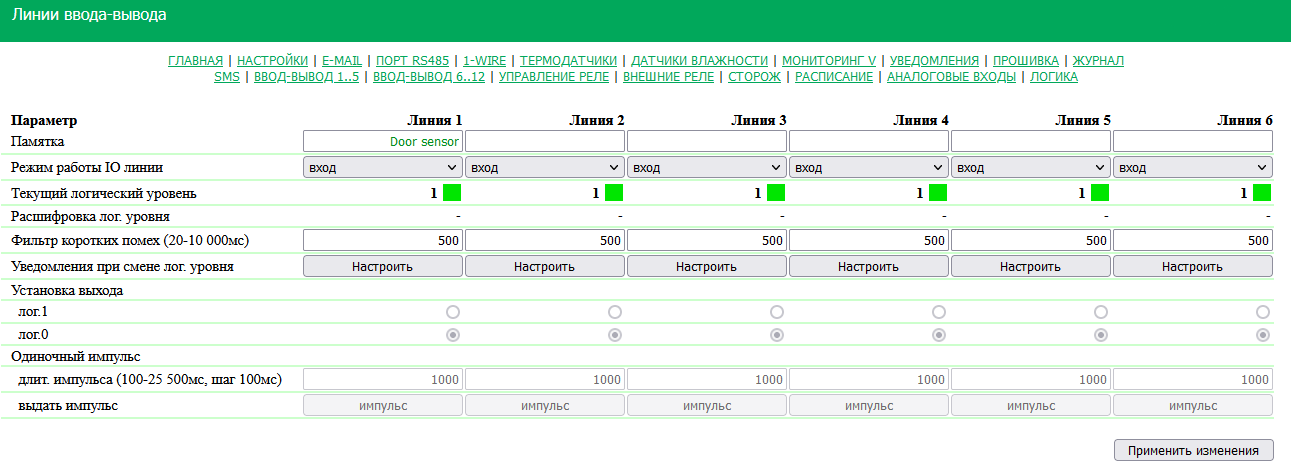

Для взаимодействия с каналами через Web-интерфейс, нужно перейти на страницу «ВВОД-ВЫВОД» веб-интерфейса устройства:

Памятка — поле для установки краткого описания датчика. Памятка используется в сообщениях SYSLOG и журнала, а также включается в SNMP TRAP, SMS (для устройства со встроенным GSM-модемом), email-уведомления, email-отчеты о состоянии датчиков. Максимальный размер — 16 символов. По умолчанию: пустая строка.

Режим работы IO-линии — позволяет установить IO линию в режимах «вход» (для подключения к IO-линии датчиков «сухого контакта»), «выход» (для управления внешними устройствами). По умолчанию: вход.

Текущий лог. уровень — поле, отображающее текущий логический уровень на IO-линии. Обновляется автоматически при изменении логического уровня линии без необходимости обновлять страницу целиком.

Расшифровка лог. уровня — текстовая легенда логического уровня. По умолчанию: пусто.

Фильтр коротких помех — поле для установки времени, в течение которого IO-линия, сконфигурированная как «вход», должна оставаться в стабильном состоянии для его регистрации. Таким образом, этот параметр позволяет отфильтровать короткие сигналы помех или дребезг механических контактов. По умолчанию: 500 мс.

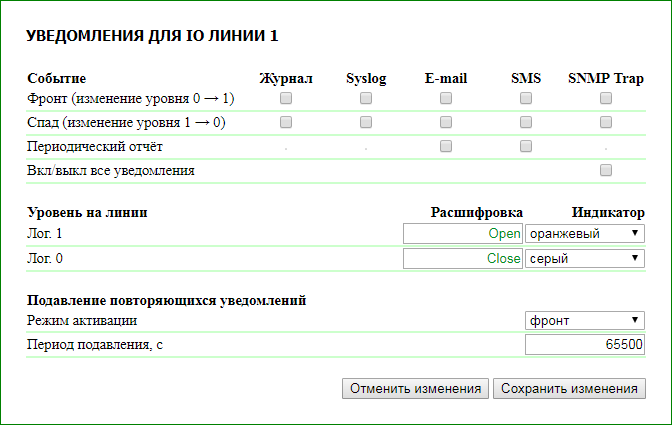

При нажатии на кнопку «Настроить» появляется меню настроек для отправки уведомлений следующих видов: Журнал, Syslog, Email, SMS (в устройствах со встроенным GSM-модемом), SNMP Trap, и здесь же можно указать расшифровку цифровых значений текущего уровня IO-линии, цветовую индикацию и другие настройки:

Фронт (изменение уровня 0->1) — включение отправки уведомлений при смене статуса IO-линии с «0» на «1». По умолчанию: чек-бокс не установлен.
Спад (изменение уровня 1->0) — включение отправки уведомлений при смене статуса IO-линии с «1» на «0». По умолчанию: чек-бокс не установлен.
Периодический отчет — включение отправки ежедневных периодических отчетов о состоянии IO-линии по email и/или SMS. Время отправки отчетов настраивается на страницах «SMS», «EMAIL». По умолчанию: чек-бокс не установлен.
Вкл/выкл все уведомления — включение и выключение сразу всех возможных способов оповещения для всех событий. По умолчанию: чек-бокс не установлен.
Уровень на линии Лог. 1/0 — текстовая расшифровка логического уровня IO-линии. Она будет отображаться в поле «Расшифровка лог. уровня» на странице «ВВОД-ВЫВОД», а также присутствовать в сообщениях SYSLOG и журнала, в SNMP TRAP, SMS и еmail-уведомлениях.
Индикатор — выбор цвета виртуального индикатора логического уровня, который отображается на странице «ВВОД-ВЫВОД» (цвет физических LED-индикаторов на передней панели настроить невозможно), возможные варианты «белый», «серый», «оранжевый», «красный», «зеленый». По умолчанию: для «Лог. 1» — зеленый, для «Лог. 0» — серый.
Подавление повторяющихся уведомлений — функция, спасающая от спама при частой смене лог. уровня на линии.
Эта опция позволяет подавить повторяющиеся малоинформативные уведомления, учитывая специфику подключенного датчика. Например, датчик движения в случае, если в его зоне действия присутствует работающий персонал, выдает спонтанную серию сигналов тревоги. Эта опция избавит от многочисленных повторных уведомлений о фактически одном событии обнаружения присутствия.
Режим активации — настраивает переход, который запускает период подавления повторных уведомлений. Устанавливается в значение, соответствующее тревоге (например, о пропаже напряжения). Асимметричная активация нужна, чтобы выход из тревожного состояния не запускал подавление спама. До завершения периода подавления все уведомления по любым переходам состояний отбрасываются. Возможные значения — «выкл», «фронт» (0 → 1), «спад» (1 → 0) и «фронт/спад» (0 → 1 & 1 → 0).
Период подавления — время, в течение которого повторяющиеся уведомления будут подавлены. Возможные значения — 0–65 500 секунд.

Установка выхода — установка логического уровня на линии, работающей как «выход». Состояние логической «1» означает наличие напряжения на выходной линии (схема с открытым коллектором). Состояние логического «0» означает отсутствие напряжения на выходной линии. По умолчанию: логический «0».

Однократный импульс — при нажатии на кнопку «импульс» IO-линия, работающая как «выход», будет инвертирована на заданное время. Длительность импульса задается в поле «длит. импульса (100-25500мс, шаг 100мс)». Если линия настроена как «вход», кнопка выдачи импульса неактивна.

После установки всех требуемых настроек нажмите кнопку «Применить изменения».
