4.4. [DKSF72/73.1] Работа с датчиками качества электропитания.

Для датчиков качества электропитания на устройстве доступен следующий функционал:

• Web-интерфейс.

• HTTP API.

• SNMP, SNMP TRAP.

• Все каналы уведомлений, доступны в прошивке.

• Логика.

• Настраиваемые уведомления.

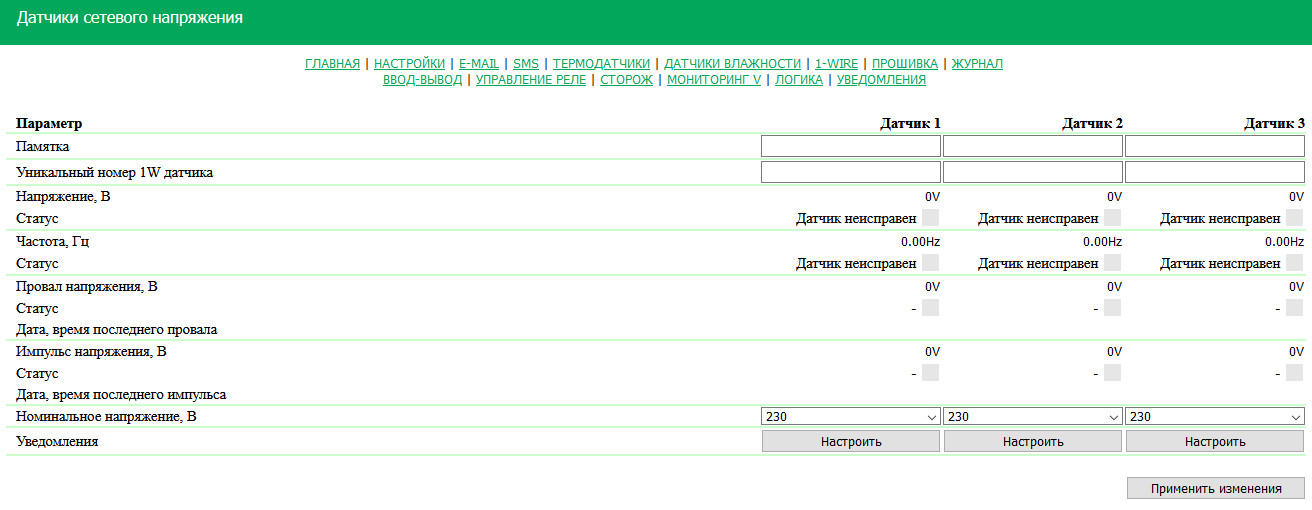

Для взаимодействия с датчиком через Web-интерфейс, нужно перейти на страницу «МОНИТОРИНГ V» веб-интерфейса устройства:

• Памятка — поле для установки краткого описания датчика. Памятка используется в сообщениях SYSLOG и журнала, а также включается в SNMP TRAP, SMS (для устройства со встроенным GSM-модемом), email-уведомления, email-отчеты о состоянии датчиков. Максимальный размер — 16 символов. По умолчанию: пустая строка.

• Уникальный номер 1W датчика — для подключения датчика 1-Wire необходимо привязать его уникальный номер (см “1-WIRE”).

• Напряжение, В — текущее среднее значение, в вольтах (RMS). С разрешающей способностью до 1 В.

• Статус — отображает текущий статус напряжения. Возможные значения:

  • Отлично (зеленый квадратик) — отклонение ±5% от установленного номинального напряжения.

  • Средне (оранжевый квадратик) — отклонение более ±5% и до ±10% включительно от установленного номинального напряжения.

  • Плохо (красный квадратик) — отклонение более ±10% от установленного номинального напряжения.

  • Отсутствует (чёрный квадратик) — электропитание отсутствует.

  • - (серый квадратик) — датчик не подключен либо неисправен.

Нормально допустимые и предельно допустимые значения отклонения напряжения указаны в ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения (пункт 5.2, стр. 5):

5.2 Отклонение напряжения
Отклонение напряжения характеризуется показателем установившегося отклонения напряжения, для которого установлены следующие нормы: нормально допустимые и предельно допустимые значения установившегося отклонения напряжения дельта U_y на выводах приемников электрической энергии равны соответственно ±5 и ±10% от номинального напряжения электрической сети по ГОСТ 721 и ГОСТ 21128 (номинальное напряжение).

• Частота, Гц — текущее значение, в герцах. С разрешающей способностью до 0,1 Гц.

• Статус — отображает текущий статус частоты. Возможные значения:

  • Отлично (зеленый квадратик) — отклонение до ±0,2 Гц включительно от стандарта частоты.

  • Средне (оранжевый квадратик) — отклонение более ±0,2 Гц и до ±0,4 Гц включительно от стандарта частоты.

  • Плохо (красный квадратик) — отклонение более ±0,4 Гц от стандарта частоты.

  • Отсутствует (чёрный квадратик) — частота отсутствует.

  • - (серый квадратик) — датчик не подключен либо неисправен.

Нормально допустимые и предельно допустимые значения отклонения частоты указаны в ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения (пункт 5.6, стр. 7):

5.6 Отклонение частоты
Отклонение частоты напряжения переменного тока в электрических сетях характеризуется показателем отклонения частоты, для которого установлены следующие нормы: нормально допустимое и предельно допустимое значения отклонения частоты равны ±0,2 и ±0,4 Гц соответственно.

• Провал напряжения, В — провал напряжения, в вольтах (высчитывается от среднего напряжения RMS). С разрешающей способностью до 1 В.

• Статус — отображает текущий статус провалов напряжения. Возможные значения:

  • Отсутствуют (зеленый квадратик) — Umin >= 0,9 Unom.

  • Небольшие (желтый квадратик) — 0,7 Unom <= Umin < 0,9 Unom.

  • Средние (оранжевый квадратик) —0,5 Unom <= Umin < 0,7 Unom.

  • Большой (красный квадратик) — Umin > 0,5 Unom.

  • Нет напряжения (черный квадратик) — электропитание отсутствует.

  • - (серый квадратик) — датчик не подключен либо неисправен.

Где:

Umin — минимальное значение за период опроса.

Unom — номинальное напряжение.

Провал напряжения (ГОСТ 13109-97) — внезапное понижение напряжения (Umin) в точке электрической сети ниже 0,9 Uном, за которым следует восстановление напряжения до первоначального или близкого к нему уровня через промежуток времени от десяти миллисекунд до нескольких десятков секунд.

Значения порогов 0,9; 0,7; 0,5 могут быть изменены пользователем.

• Импульс напряжения, В — импульс напряжения, в вольтах. С разрешающей способностью до 1 В.

• Статус — отображает текущий статус импульсов напряжения. Возможные значения:

  • ОК (зеленый квадратик) — максимальная амплитуда за период опроса менее 500 В.

  • Наличие опасных импульсов напряжения (красный квадратик) — максимальная амплитуда за период опроса более или равна 500 В.

  • Нет напряжения (черный квадратик) — электропитание отсутствует.

  • - (серый квадратик) — датчик не подключен либо неисправен.

• Дата, время последнего провала/импульса — дата и время последнего зафиксированного провала или импульса напряжения.

• Номинальное напряжение — это базисное напряжение, с величиной которого устройство будет сравнивать данные, полученные от датчика. Доступны следующие варианты: 100, 110, 115, 120, 127, 220, 230, 240. По умолчанию: 230.

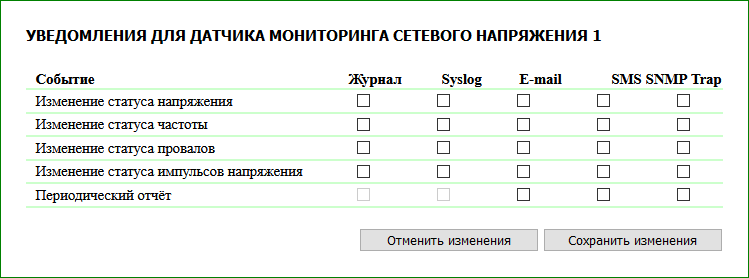

При нажатии на кнопку «Настроить» появляется меню настроек для отправки уведомлений следующих видов: Журнал, Syslog, Email, SMS (в устройствах со встроенным GSM-модемом) и SNMP Trap:

где:

• Изменение статуса напряжения — отправка уведомлений при изменении статуса напряжения. По умолчанию: чекбокс не установлен.

• Изменение статуса частоты — отправка уведомлений при изменении статуса частоты. По умолчанию: чекбокс не установлен.

• Изменение статуса провалов — отправка уведомлений при изменении статуса провалов напряжения. По умолчанию: чекбокс не установлен.

• Изменение статуса импульсов напряжения — отправка уведомлений при изменении импульсов напряжения. По умолчанию: чекбокс не установлен.

• Периодический отчет — отправка периодических отчетов о состоянии датчика по email и/или SMS. Время отправки отчетов указывается на страницах «SMS» и «EMAIL». По умолчанию: чекбокс не установлен.

Настройка порогов провалов напряжения

Настройка порогов для провалов напряжения возможна только по SNMP. Для изменения значений нужно записать в соответствующие OID необходимые значения.
