13. [DKSF72/73.1] RS-485

Назначение интерфейса - туннелирования порта RS-485 через сеть TCP/IP.

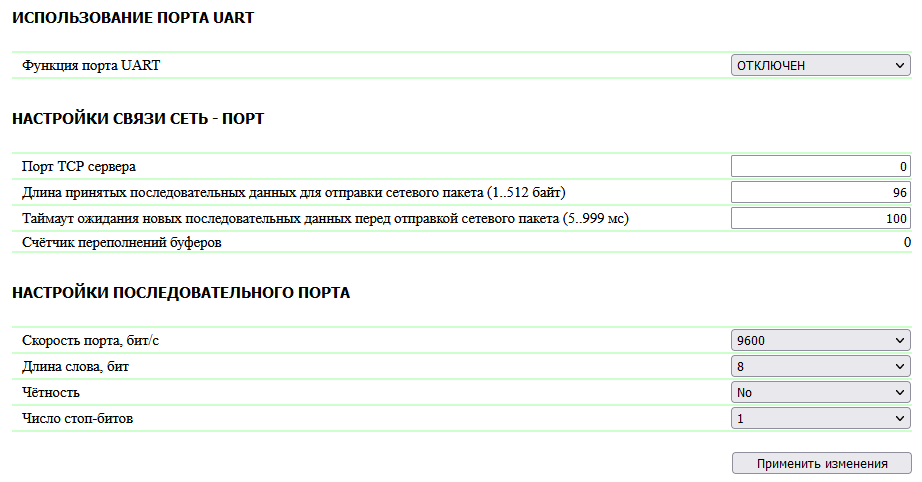

Страница «ПОРТ RS485» отображает параметры и настройки RS-485 устройства:

Использование порта UART

Функция порта UART – режим, в котором работает COM порт (RS-485). Доступные варианты: «Отключен», «TCP-COM». По умолчанию: Отключен

Настройки связи сеть - порт

В этом разделе задаются параметры работы функции «TCP-COM»:

Порт TCP сервера – устройство выступает в роли сервера. Этот параметр задаёт номер TCP порта, который слушает устройство, ожидая подключения клиентского ПО. Необходимо явно сконфигурировать подходящий номер порта. Можно выбрать любое значение в диапазоне 1 – 65535, кроме уже используемых портов (например, 80 - веб интерфейс 161 - SNMP агент). Рекомендуется использовать значение больше 1024. По умолчанию: 0

Длина принятых последовательных данных для отправки сетевого пакета (1..512 байт) – количество байт, принятых от порта RS-485, при достижении которого устройство отправит накопленные данные в форме «полезной нагрузки» TCP/IP пакета по Ethernet интерфейсу. Если данное число байт не достигнуто, пакет будет отправлен по таймауту получения данных от RS-485 порта. По умолчанию: 96 байт

Таймаут ожидания новых последовательных данных перед отправкой сетевого пакета (5..999 мс) – интервал времени ожидания данных на последовательном порту. Если в течение этого интервала не пришло новых данных, то устройство отправит в сеть те данные, которые есть в буфере на данный момент, даже если количество данных в буфере не достигло необходимого размера, указанного в поле «Длина принятых последовательных данных для отправки сетевого пакета (1..512 байт)». По умолчанию: 100 мс

Счётчик переполнений буферов – счётчик увеличивается каждый раз, когда у устройства переполняется внутренний буфер данных для передачи в порт RS-485. Счётчик обнуляется при перезагрузке устройства.

Поток данных в направлении из сети в последовательный порт регулируется изменением поля WINDOW на стороне устройства. В обратном направлении поток не регулируется, так как сеть Ethernet заведомо быстрее последовательного порта RS-485.

Настройки последовательного порта

Скорость порта, бит/с – скорость порта RS-485. По умолчанию: 9600 бит/с

Длина слова, бит – количество бит в слове, передаваемом/принимаемом по RS-485. По умолчанию: 8

Чётность – тип контроля чётности в данных передаваемых по RS-485. «No» – контроль чётности отключён, «Odd» – добавлять число единичных битов данных до нечётности, «Even» – добавлять число единичных битов данных до чётности. По умолчанию: No

Число стоп-битов – количество стоп-бит в слове RS-485. По умолчанию: 1

После установки всех требуемых настроек нажмите кнопку «Применить изменения».
