7.2. [DKSF 59.0.0.11] «Сторож»
«Сторож» — это специальная сущность, которая постоянно, с заданной периодичностью, опрашиваются с помощью ping (ICMP Echo) указанные адреса. В случае отсутствия ответа – кратковременным импульсом (изменением состояния) реле или линии ввода-вывода (в режиме «выход») выполняется сброс питания подключенного устройства или иные действия.

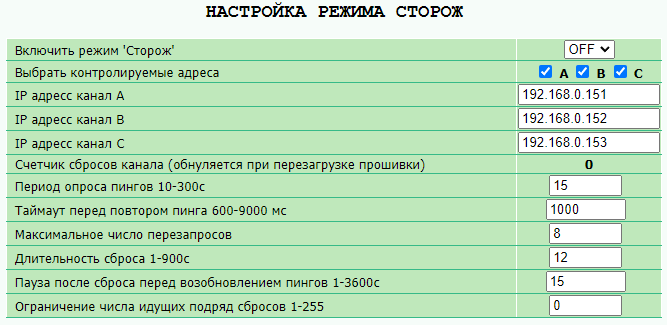

Для настройки модуля «Сторож» необходимо зайти на страницу «СТОРОЖ» web-интерфейса устройства:
Включить режим "Сторож" — разрешение моделю «Сторож» управлять реле. По умолчанию: OFF
Выбрать контролируемые адреса A, B, C — набор чек-боксов, которые позволяют индивидуально указывать адреса, участвующие в опросе. По умолчанию: чек-боксы не установлены.
Если ни один чек-бокс не установлен или не заданы IP-адреса для установленных чек-боксов, опрос выполняться не будет и режим «Сторож» будет фактически отключен.
IP Адрес канала A (B, C) — поле для просмотра или изменения адресов для опроса. Допустимо указание только IP-адреса. Можно сконфигурировать до трех адресов. Пустое поле отключает опрос. По умолчанию: адрес не задан.
Счетчик сбросов канала (обнуляется при перезагрузке прошивки) — информационное поле показывает, сколько раз канал был перезагружен в результате действий модуля «Сторож». Счетчик не учитывает количество перезагрузок в «ручном режиме». Сброс счетчика происходит при отключении питания устройства NetPing.
Период опроса пингом, с (10-300) — поле для установки интервала времени, как часто повторяется опрос. Интервал строгий, то есть от начала предыдущего опроса до начала следующего, и не зависит от времени получения ответов. По умолчанию: 15 с.
Тайм-аут перед повтором пинга, мс (600-9000) — поле для установки тайм-аута перед повторением пинга. Значение должно превышать характерное время ответа на пинг для данной сети с некоторым запасом для исключения ложных срабатываний модуля «Сторож». По умолчанию: 1000 мс.
Максимальное число перезапросов — поле для установки максимального числа попыток получить ответ на «пинг». Если число попыток исчерпано, IP-адрес считается «замолчавшим». Желательно, чтобы период повторения опроса превышал тайм-аут пинга, умноженный на максимальное количество попыток. Если это условие не выполнено, то новый цикл опроса будет отложен до завершения указанного числа попыток. По умолчанию: 8.
Длительность сброса, с (1-900) — поле для установки времени, на которое реле меняет свое состояние на противоположное. По умолчанию: 12 с.
Пауза после сброса перед возобновлением пингов, с (1-3600) — поле для установки времени, на которое приостанавливается опрос после завершения сброса. По умолчанию: 15 с.
Ограничение числа идущих подряд сбросов (0 выкл, 1-255) — поле для установки числа идущих подряд неудачных (безуспешных) сбросов, после которых функционирование «нагрузки» не восстанавливается и ответа на пинг по-прежнему нет. Это может произойти при стабильном отказе «нагрузки», невосстановимом путем отключения-включения питания. При достижении лимита повторов сбросы приостанавливаются, но периодический опрос пингом продолжается. Сбросы разблокируются при получении ответа на пинг. Приостановка сбросов и восстановление обычного порядка работы после ответа на пинг фиксируются в логе. Значение параметра 0 отключает ограничение. По умолчанию: 0.

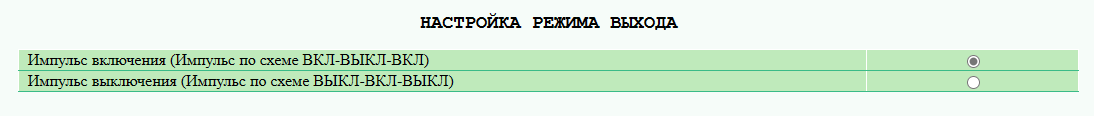

Импульс включения — импульс по схеме ВКЛ-ВЫКЛ-ВКЛ
Импульс выключения — импульс по схеме ВЫКЛ-ВКЛ-ВЫКЛ

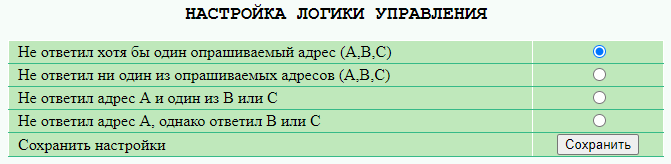

Настройка логики управления — определяет условие, при котором будет выполнена перезагрузка подключенного устройства к клеммам реле.
Не ответил хотя бы один опрашиваемый адрес (A, B, C) — подключенное устройство будет перезагружено, если хотя бы один из адресов не ответил.
Не ответил ни один из опрашиваемых адресов (A, B, C) — подключённое устройство будет перезагружено, только если все указанные для опроса адреса не ответили.
Не ответил адрес A и один из В или С — подключенное устройство будет перезагружено, если не ответил адрес А и какой-либо из адресов В или С, или оба B и C.
Не ответил адрес А, однако ответил B или C — подключенное устройство будет перезагружено только в том случае, если не ответил адрес A, однако обязательно ответил адрес B и/или адрес C. То есть, если все адреса не отвечают, перезагрузка подключенного устройства выполняться не будет.
Сохранить настройки — сохранение настроек сторожа.
При сохранении настроек, происходит перезапуск устройства и web-интерфейс кратковременно становится недоступным, а также пропускает один ответ на пинг.
Недопустимо использовать функционал "Сторож" совместно с функцией "Расписание" - в редких случаях это может вызвать отключение работы модуля логики.
