[90-14] 8. Подключение внешних датчиков и исполнительных устройств.
Категорически запрещается подключать датчики и внешние модули к устройствам NetPing при включенном питании!
Конфигурирование устройства и получение уведомлений от датчиков см. в документе «Описание встроенного ПО».
Датчики и устройства модельного ряда 1-wire
Датчики модельного ряда 1-Wire включаются в разъемы 1W вилками RJ12 с возможностью использования удлинителей и разветвителей. Максимальная длина шлейфа 1-Wire сети, подключенного к одному разъему, ограничена 50 метрами. К устройству можно подключить суммарно до восьми датчиков температуры и до четырех датчиков влажности одновременно.
К датчикам 1-wire относятся:
Датчики типа «сухой контакт»
Внимание! На линиях ввода/вывода устройства (IO1-IO6) в режиме «выход» 12 В, до 250 мА. При неправильном их использовании подключенное оборудование может выйти из строя.
Шлейф | Клемма |
Первый провод | Одна из IO линий – 1 - 6 |
Второй провод | GND |
Количество подключаемых датчиков типа «cухой контакт» ограничено свободными IO-линиями устройства и суммарным током потребления датчиков, если им требуется дополнительное питание.
Если датчику необходимо дополнительное питание +12 В, то можно использовать одну из линий ввода/вывода в режиме «выход». Тем самым будет возможность управления питанием датчика при помощи логического уровня на линии. Это может быть полезно, например, в случае использования датчиков, тревога которых сбрасывается снятием питания.
Если заводской длины шлейфа не хватает, ее можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга, или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2.
Максимально допустимая длина шлейфа — 100 метров.
Важно! Соответствующая IO-линия, к которой подключается сигнальный провод от датчика, должна быть переведена в режим «вход» в настройках устройства.
Двухпроводные датчики
Датчики и иные источники сигнала, которым не требуется дополнительное питание или они запитаны от иных источников питания и оно развязано с сигнальной линией, подключаются к клеммам IO и GND устройства. Полярность подключения не важна, если иное прямо не указано в документации к датчику.
К таким датчикам относятся:
и другие.

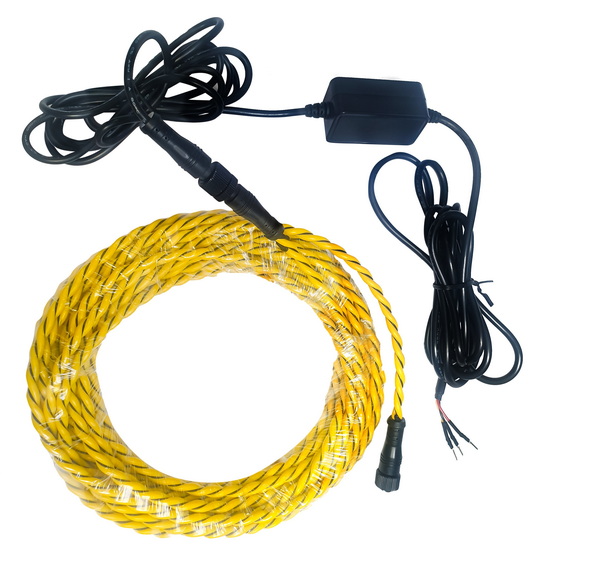

Адаптер для датчика протечки NetPing, мод. WA875
Адаптер не является самостоятельным устройством. Он предназначен для работы совместно с чувствительным кабелем WLC10.
Количество подключаемых адаптеров для датчика протечки NetPing, мод. WA875 ограничено свободными IO-линиями устройства. При подключении ориентируйтесь на цвет термоусадочной трубки на конце провода.
Цветной шлейф | Название контакта |
---|---|
Черный | Одна из IO линий 1-6 |
Красный | +12V |
Желтый | GND |
Соответствующая IO линия должна быть переведена в режим «вход» в настройках устройства.
При подключении адаптера:
"1" — норма;
"0" — тревога.
Адаптер идет в комплекте с 2-метровым соединительным кабелем. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга, или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.

Способ подключения адаптера к кабелю протечки WLC10

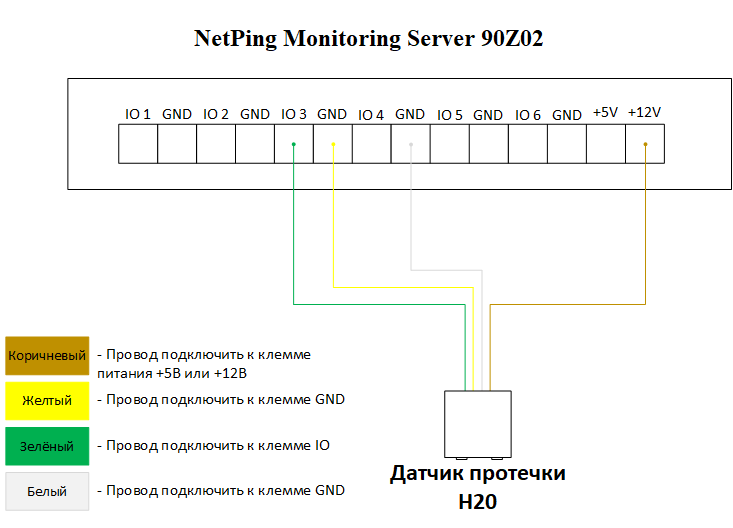

Датчик протечки H2O
Шлейф | Клемма |
Зеленый | IO линия |
Желтый | GND |
Коричневый | +5 В или +12 В |
Белый | GND |

Датчики движения Пирон-4Д
Датчик движения подключается четырёхпроводной линией в соответствии с таблицей:
Цветной шлейф | Клемма Пирон-4Д (слева направо при вертикальном расположении сенсором вниз) | Клемма контроллера |
Зеленый | Alarm - 1 | Одна из IO линий 1-6 |
Белый | Alarm - 2 | GND |
Черный | -12 V | GND |
Красный | +12 V | +12 В |
Важно!
Количество подключаемых датчиков — не более 6 шт.
Соответствующая IO линия должна быть переведена в режим «вход» в настройках устройства.

Датчик идёт в комплекте с кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.
Исполнительные устройства
Внимание! На линиях ввода/вывода устройства (IO1-IO6) в режиме «выход» 12 В, до 250 мА. При неправи
льном их использовании подключенное оборудование может выйти из строя.
Количество исполнительных устройств ограничено свободными IO-линиями устройства и суммарным током потребления устройств в активном режиме.
Если заводской длины шлейфа не хватает, ее можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга, или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2.
Максимально допустимая длина шлейфа 100 метров.
Важно! Соответствующая IO-линия, которая управляет исполнительным устройством, должна быть переведена в режим «выход» в настройках устройства.

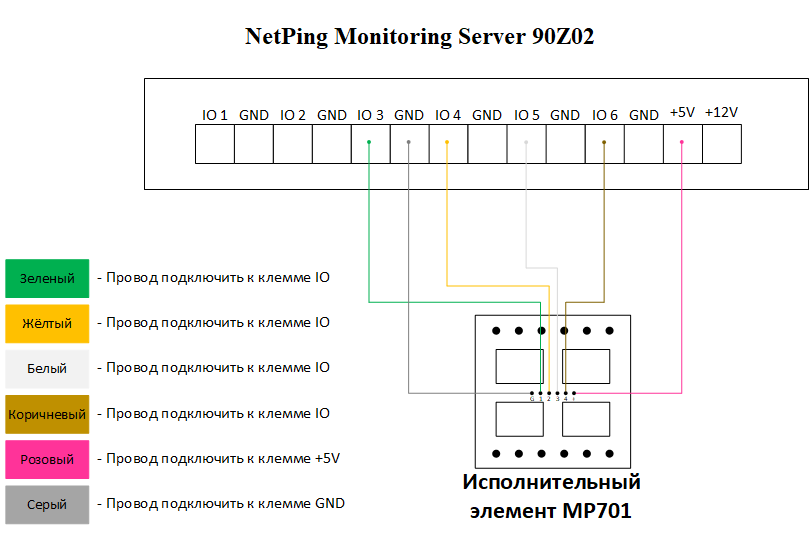

MP701 Исполнительный элемент (4 независимых канала по 2 кВт 10А)
Шлейф | Клемма |
Зеленый | IO-линия |
Желтый | IO-линия |
Белый | IO-линия |
Коричневый | IO-линия |
Розовый | +5 В |
Серый | GND |

Силовое реле BM8070D
Реле | Клемма |
+12 В | +12 В |
УПР | IO-линия |
0В | GND |

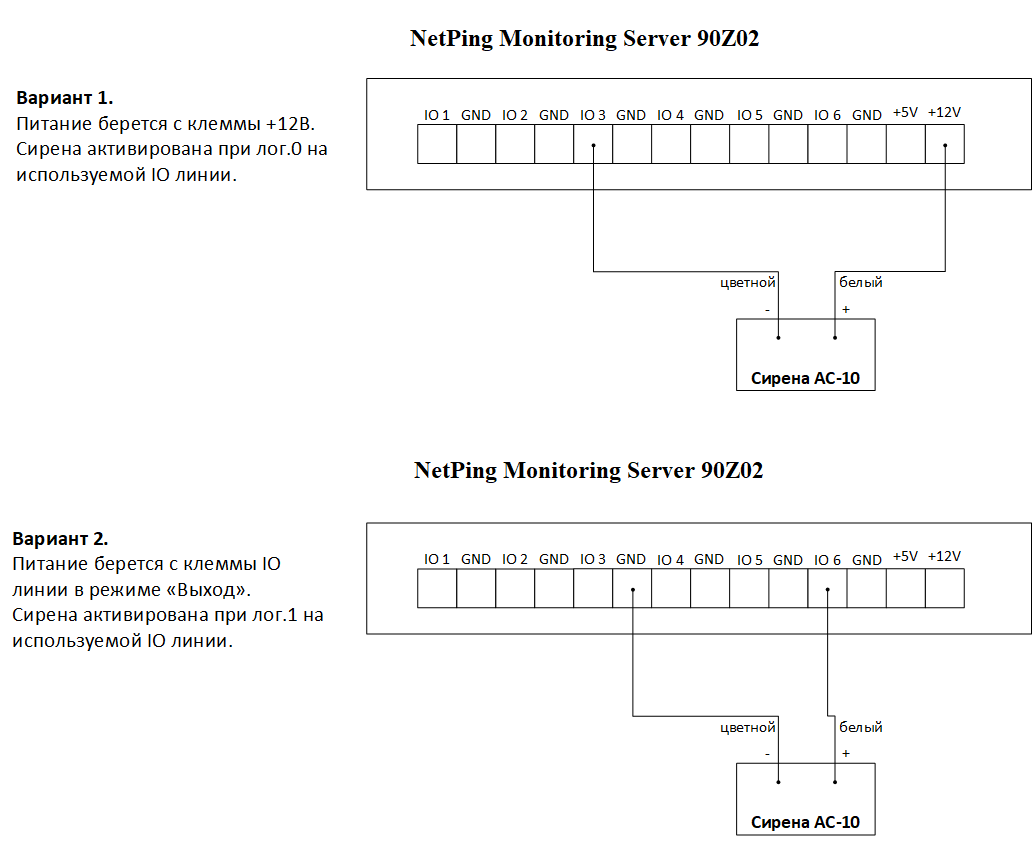

Сирена АС-10

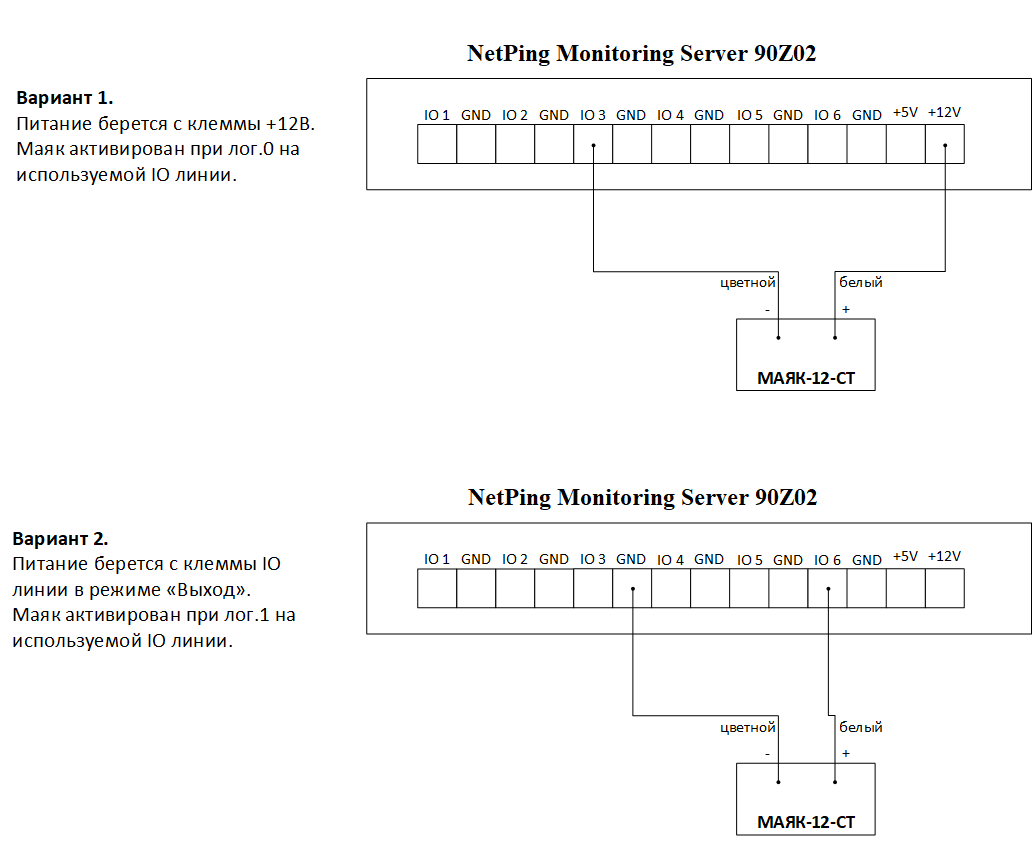

Маяк 12-СТ

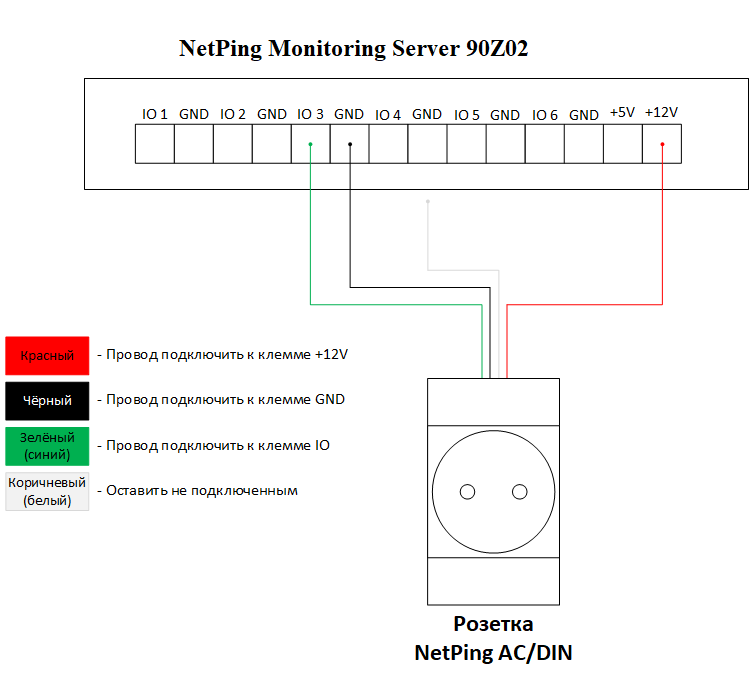

Розетка NetPing AC/DIN

Шлейф | Клемма |
Красный | +5 В |
Черный | GND |
Синий (зеленый) | IO-линия |
Коричневый (белый) | - |
Датчик воздушного потока (модель АМС520)
Датчик представляет собой «сухой контакт», поэтому порядок подключения проводов не имеет значения. Количество подключаемых датчиков ограничено только количеством свободных линий IN.
Шлейф | Клемма |
Первый провод | Одна из IO линий – 1 - 6 |
Второй провод | GND |
В зависимости от того, к какому входу (IO1-IO6) на клеммной колодке подключён датчик, на том канале IO1-IO6 он отображается в web-интерфейсе устройства. |
Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.
