[DKSL 90.2.1-0] 4.1.4 Добавление узла сети
Что такое "узел сети"?
Типичные узлы сети в Zabbix - это устройства, которые необходимо мониторить (сервера, рабочие станции, коммутаторы и т.д.).
Создание узлов сети является одной из первоочередных задач мониторинга в Zabbix. Например, если вы хотите мониторить некоторые параметры на сервере "x", сначала вы должны создать узел сети называемый, скажем, "Сервер X" и только затем вы можете смотреть в сторону добавления элементов данных для мониторинга сервера.
Узлы сети объединяются в группы узлов сети.
Более подробно с механизмом шаблонов вы можете ознакомиться в официальной документации - https://www.zabbix.com/documentation/5.2/ru/manual/config/hosts
Создание узла сети
Добавление устройства NetPing производится через меню Configuration / Hosts / Create host:

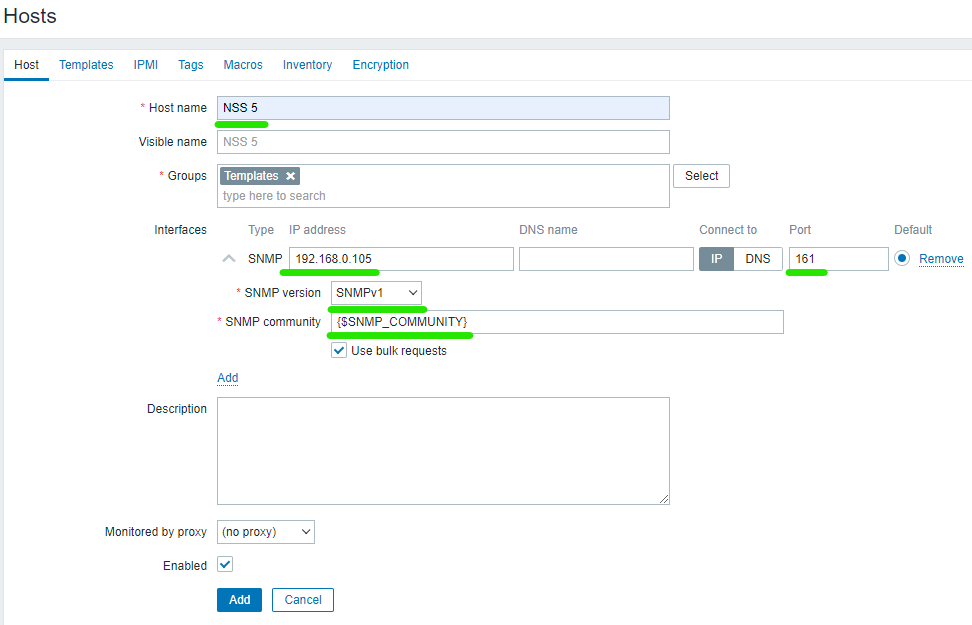

Указываем название устройства, указываем группу узлов (Host groups) Templates. Далее добавляем SNMP interfaces, где указываем IP адрес/DNS-имя устройства, способ подключения (по имени или IP) и порт подключения (по умолчанию используется 161), указываем версию SNMP (как правило в устройствах NetPing это v1), указываем SNMP community (на скриншоте указана формула добавления из шаблона):

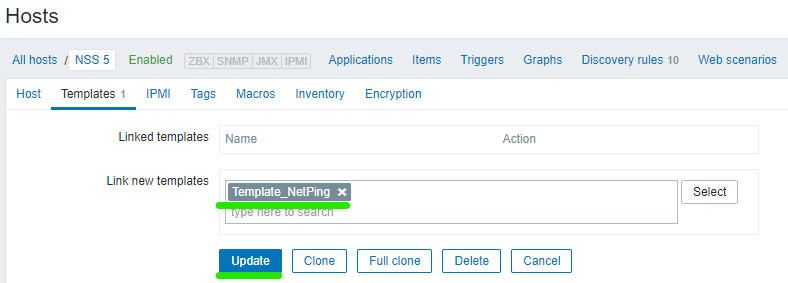

Помимо этого, связываем устройство с нашим шаблоном во вкладке Templates:

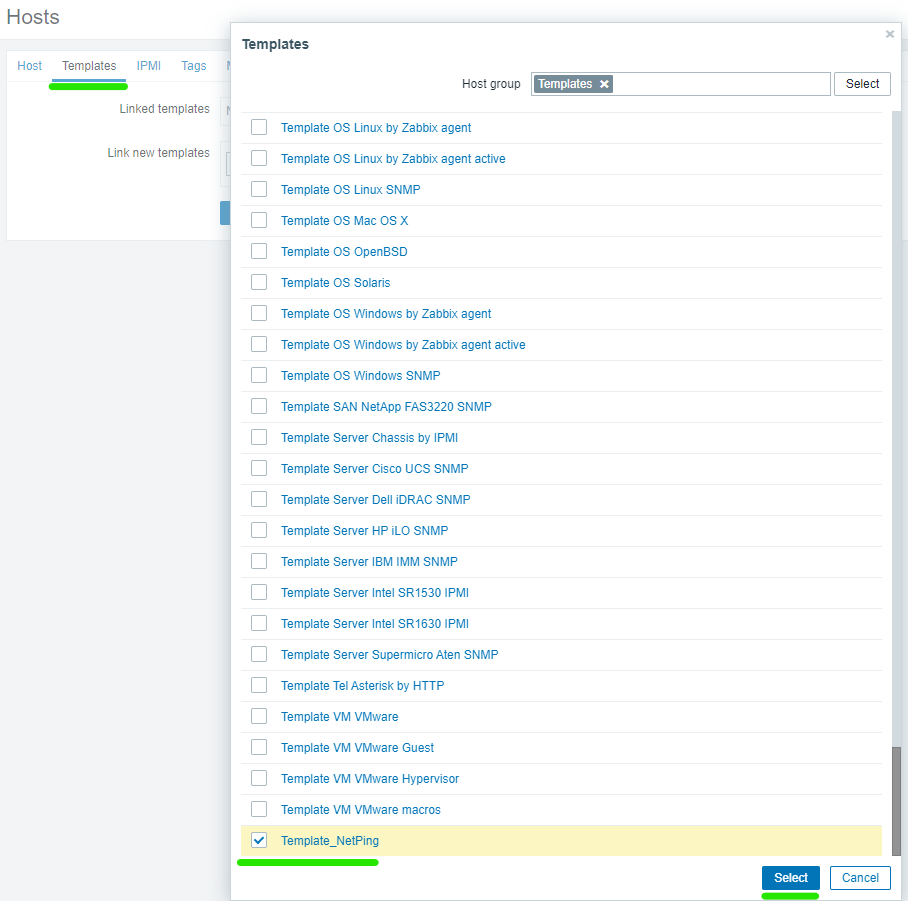

Не забываем нажимать кнопку Add, выбираем привязку к шаблону Template_NetPing жмем Select и Update (при первой настройке ADD)для сохранения изменений:

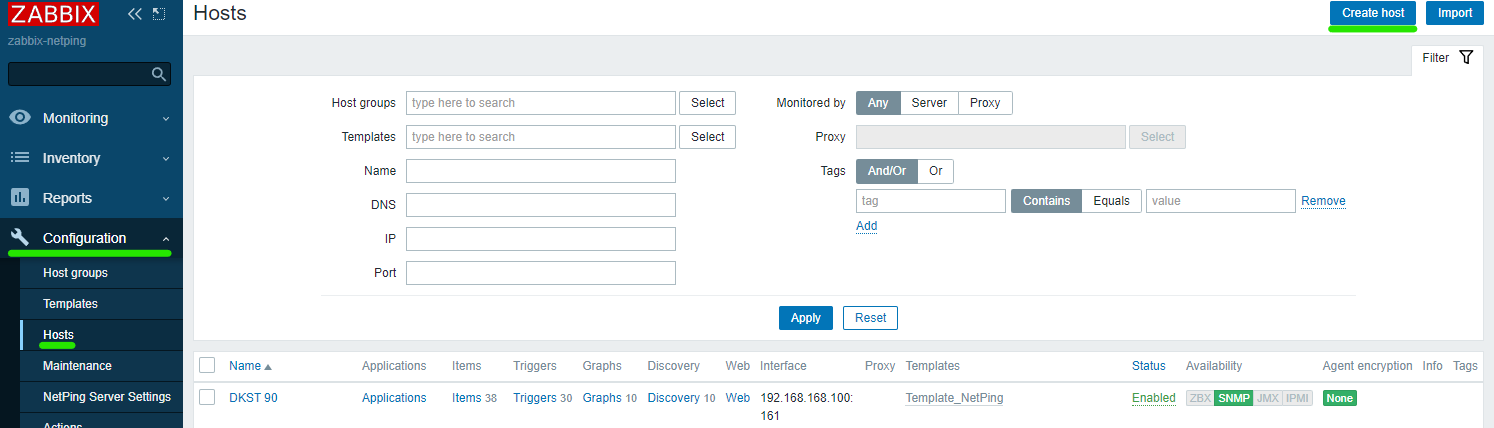

Если всё сделано правильно, мы увидим в списке хостов, что наше устройство включено и доступно по SNMP (через меню Configuration / Hosts):

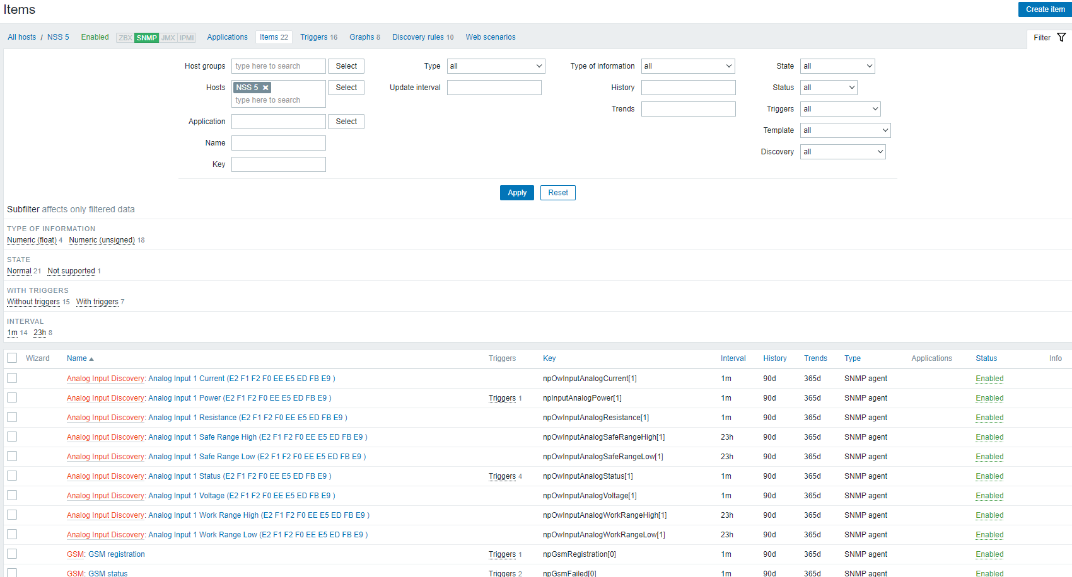

Если перейти в пункт Items, то можно увидеть, какая часть данных собирается на основе правил автообнаружения. В названии указано имя правила, а собранная часть данных — в названии шаблона:

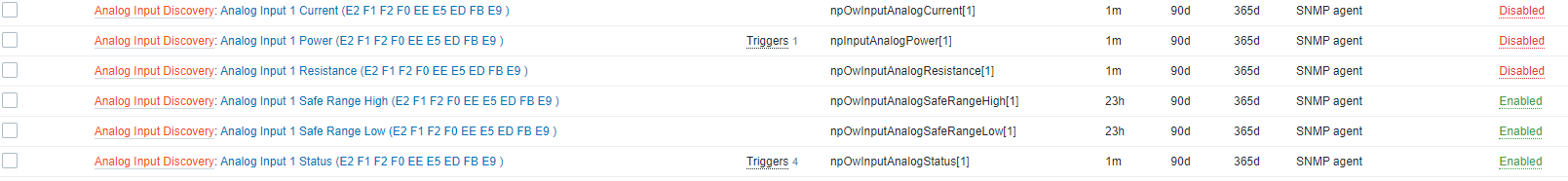

При желании мониторинг любого сенсора можно отключить, изменив его статус на Disabled:

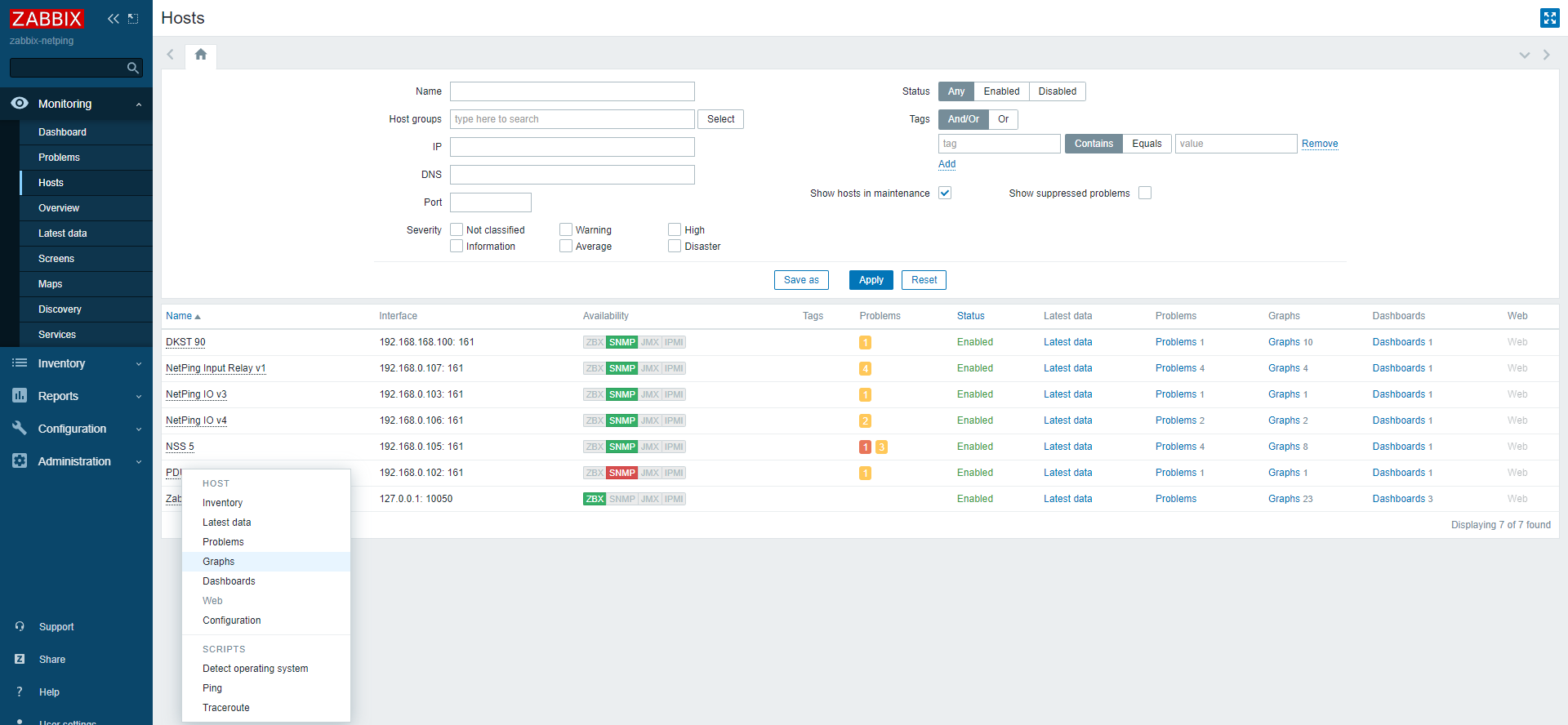

Просмотр соответствующих графиков производится через меню Monitoring / Hosts / "Наименование устройства"/Graphs:

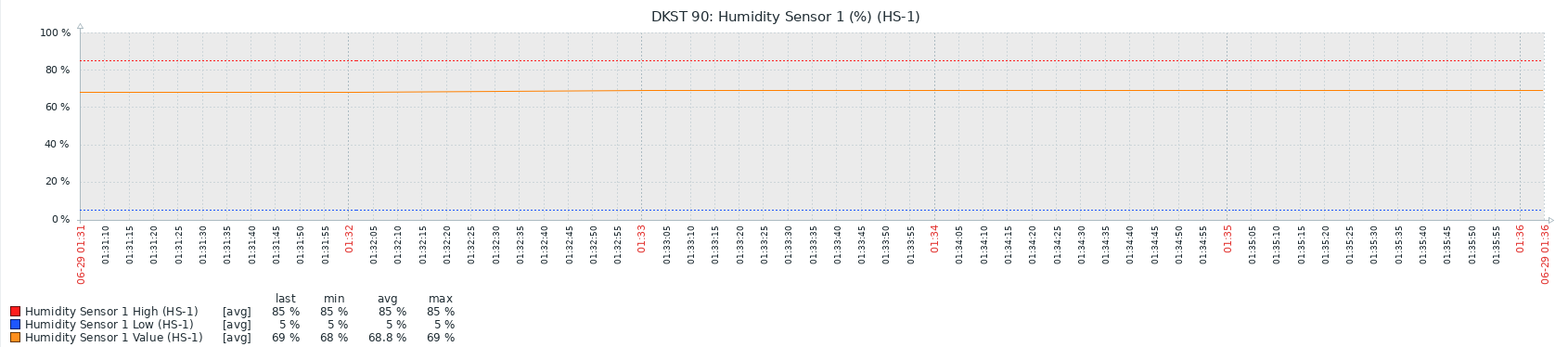

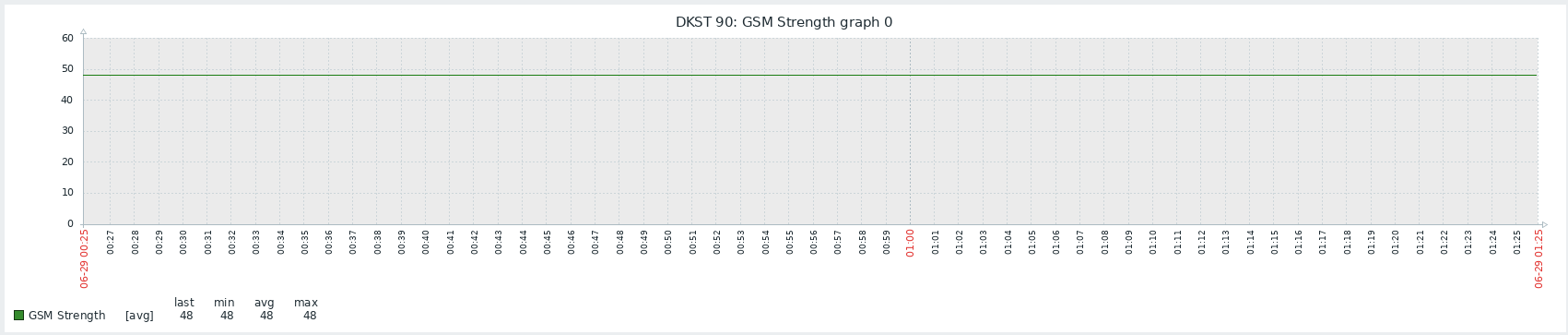

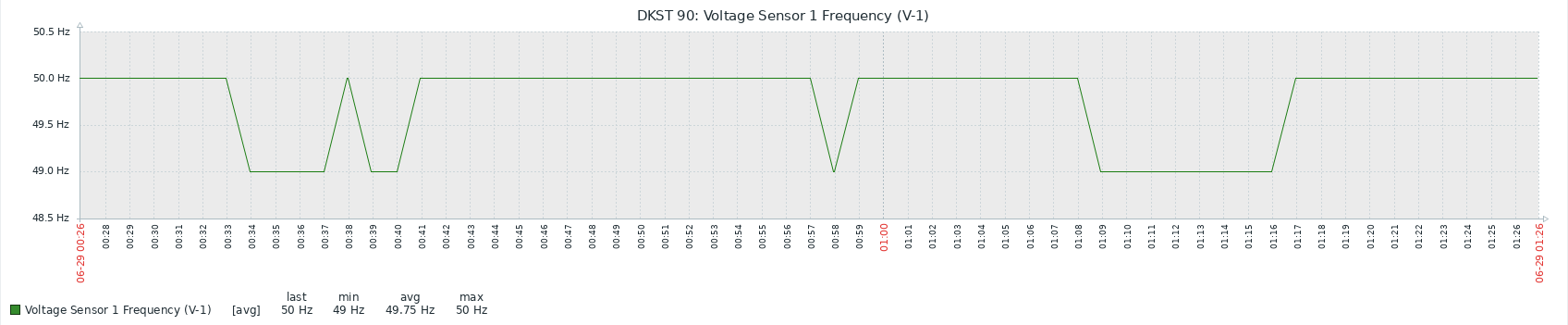

Примеры графиков для различных типов датчиков представлены ниже:
Если необходимости в шаблоне нет, и требуется настроить мониторинг только одного датчика, это можно сделать вручную.

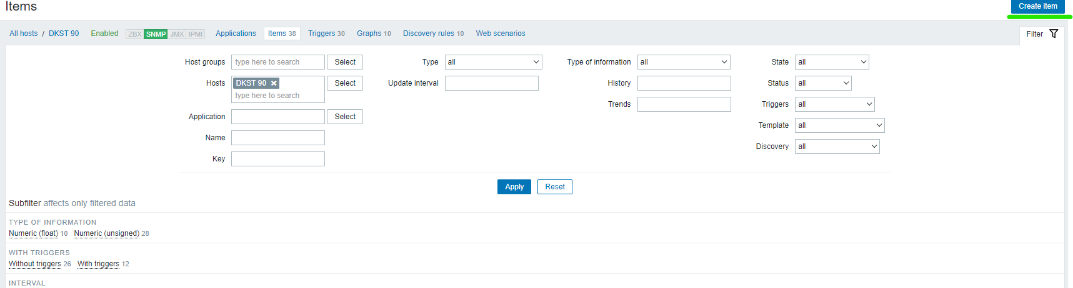

Настройка производится в контексте сетевого устройства через меню Configuration / Hosts / "Наименование устройства" / Items / Create Item:
Описание полей и их назначения описаны в руководстве по Zabbix по адресу https://www.zabbix.com/documentation/2.4/manual, документация на русском языке (но для версии 2.2) по адресу https://www.zabbix.com/documentation/2.2/ru/manual.

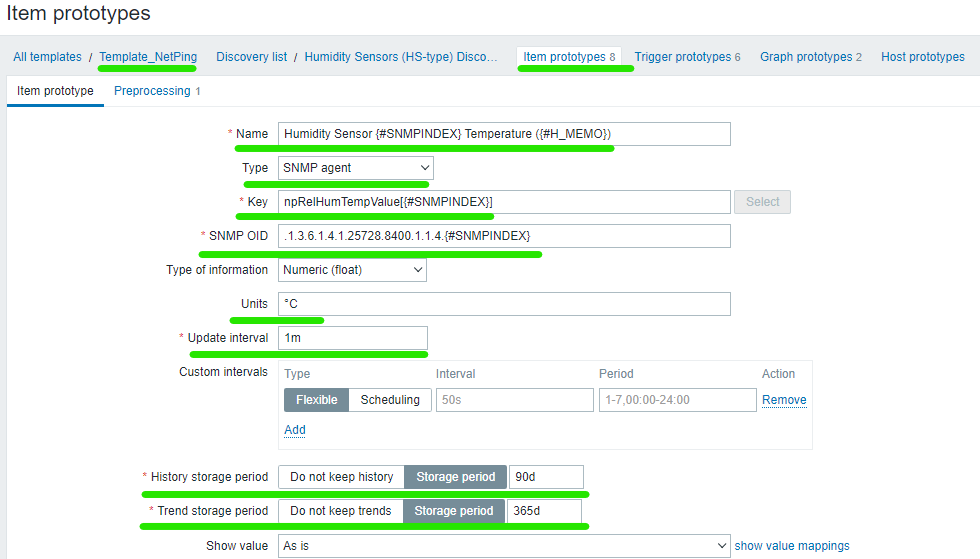

На примере элемента данных из шаблона мониторинга температуры на датчике влажности рассмотрим заполнение обязательных полей:
Name – название элемента данных;
Type — тип «агента», при помощи которого получаем данные с устройства. В нашем случае SNMPv2;
Key – ключ элемента данных (разрешенные символы 0-9a-zA-Z_-.);
SNMP OID — идентификатор объекта в базе MIB
Units – единица измерения;
Update interval - Интервал обновления;
History storage period и Trend storage period - Хранение истории в днях (Trend - история графиков)
Структурная база управляемых данных на подсистеме устройства (MIB) доступна на официальном сайте на странице описания устройства. Вкладка «Документация и файлы». Нужный SNMP OID можно посмотреть в любом mib браузере (например, в бесплатном iReasoning MIB Browser Personal Edition), в данном случае это «.1.3.6.1.4.1.25728.8400.2.4.0».
Более подробно с механизмом добавления и настройки узлов вы можете ознакомиться в официальной документации - https://www.zabbix.com/documentation/5.2/ru/manual/config/hosts
