[DKSL 90.2.1-0] 4.1.3 Шаблоны

Инсталляция Zabbix в составе DKSL 90 помимо базового стандартного пакета шаблонов снабжена шаблоном для работы со всеми актуальными устройствами NetPing.

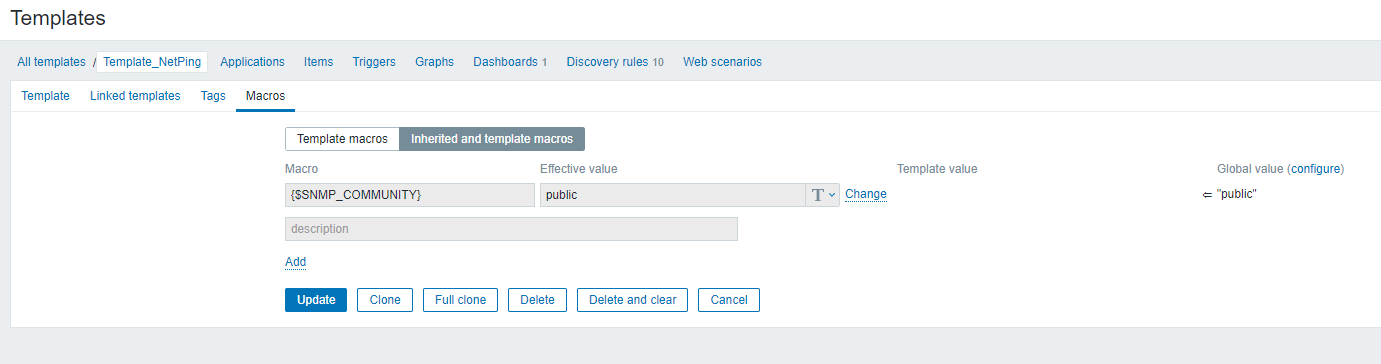

Настройки SNMP community по умолчанию

В данном разделе можно настроить значения на те, которые применяются у Вас в сети в общем формате.

Самостоятельное добавление шаблонов

Далее приведен пример добавления и настройки шаблона для устройств NetPing. В DKST - 90 уже встроен шаблон и его устанавливать не требуется. Данная информация приведена для общего понимания процесса.

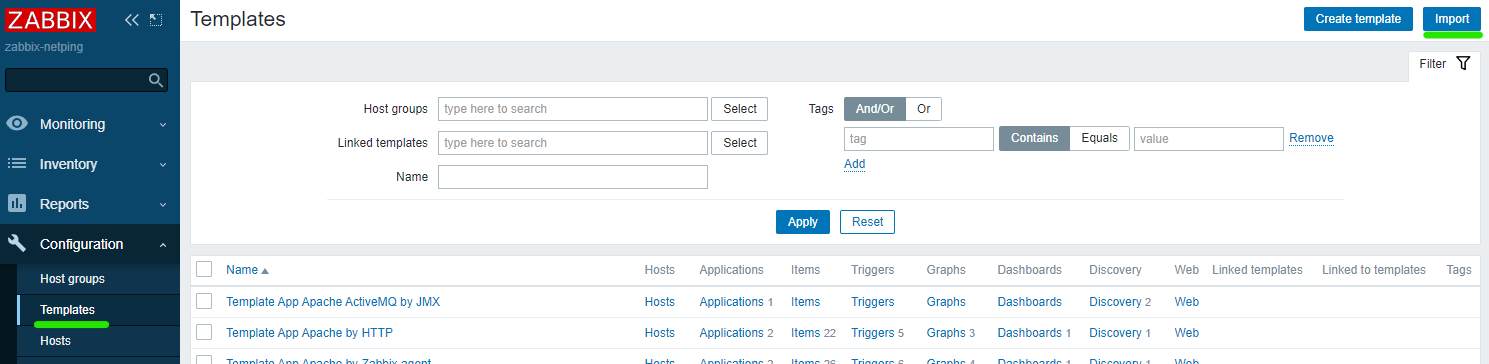

Импорт шаблона производится через меню Configuration / Templates / Import.

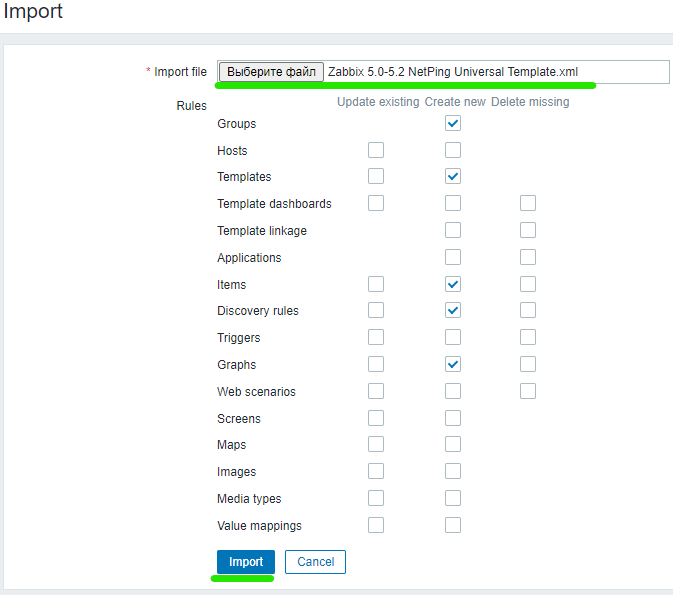

Указываем файл и параметры импорта.

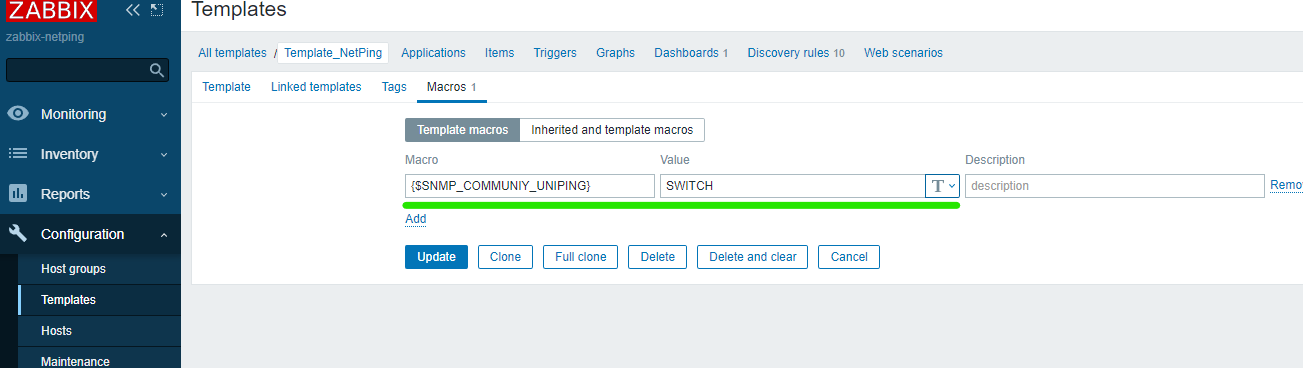

2.После этого заходим в конфигурацию загруженного шаблона Configuration / Templates / Template_NetPing и открываем вкладку Macros.

Вместо значения по умолчанию «public» необходимо указать в значении макроса {$SNMP_COMMUNIY_UNIPING} настроенный snmp community на устройстве NetPing. Community прописан в разделе «Настройки доступа» на станице «НАСТРОЙКИ» web-интерфейса устройства. Для сохранения изменений нажимаем кнопку Update.

В данном шаблоне настроен мониторинг следующих датчиков:

• влажности;

• температуры;

• дыма;

• датчиков, подключенных к IO интерфейсу (открытия двери, протечки)

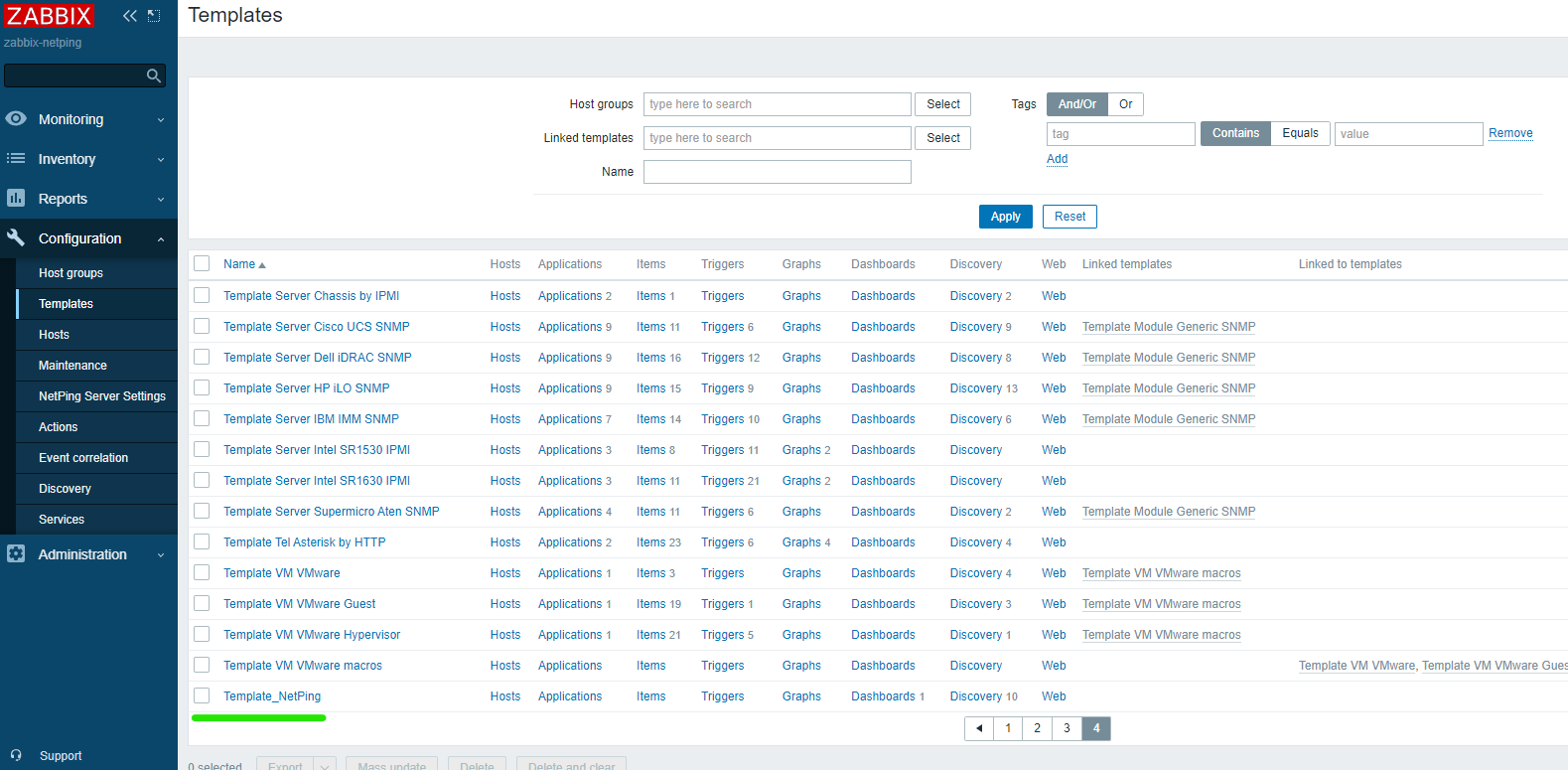

Редактирование производится в меню Configuration / Templates / Template_NetPing.

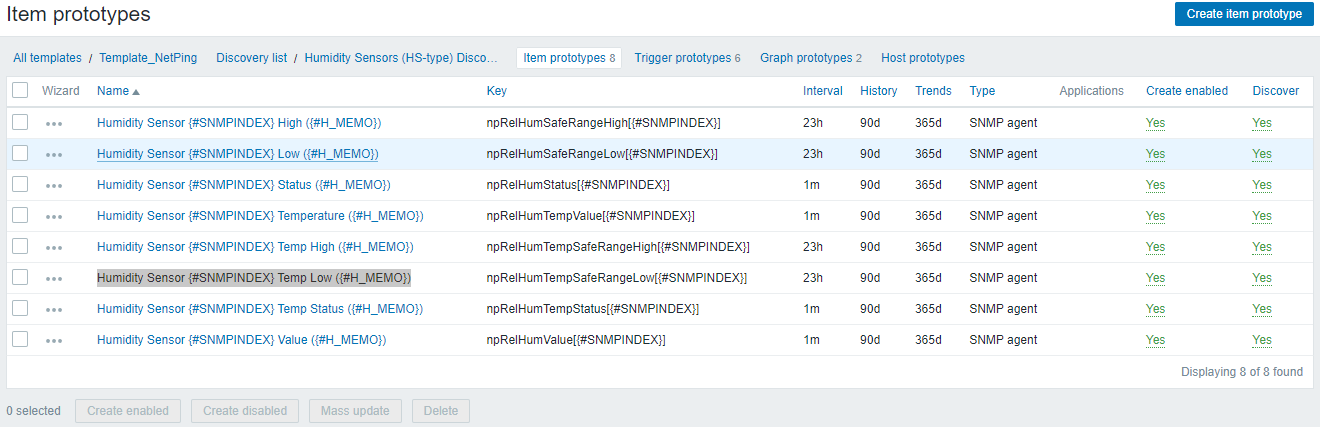

Настройка мониторинга датчика влажности (Humidity Sensor) доступна во вкладке Discovery rule/item prototypes:

• Humidity Sensor {#SNMPINDEX} Status ({#H_MEMO}) — Статус датчика:

  • Ошибка датчика (0);

  • Ниже безопасного диапазона (1);

  • В рамках безопасного диапазона (2);

  • Выше безопасного диапазона (3)

• Humidity Sensor {#SNMPINDEX} Value ({#H_MEMO}) — Значение относительной влажности (%);

• Humidity Sensor {#SNMPINDEX} High ({#H_MEMO}) — Значение верхней границы безопасного диапазона (%);

• Humidity Sensor {#SNMPINDEX} Low ({#H_MEMO}) — Значение нижней границы безопасного диапазона (%);

• Humidity Sensor {#SNMPINDEX} Temperature ({#H_MEMO}) — Значение датчика температуры, установленного на датчике влажности (°C)

• Humidity Sensor {#SNMPINDEX} Temp High ({#H_MEMO}) — Значение верхней границы безопасного диапазона (%);

• Humidity Sensor {#SNMPINDEX} Temp Low ({#H_MEMO}) — Значение нижней границы безопасного диапазона (%);

• Humidity Sensor {#SNMPINDEX} Temp Status ({#H_MEMO}) — Статус датчика:

  • Ошибка датчика (0);

  • Ниже безопасного диапазона (1);

  • В рамках безопасного диапазона (2);

  • Выше безопасного диапазона (3)

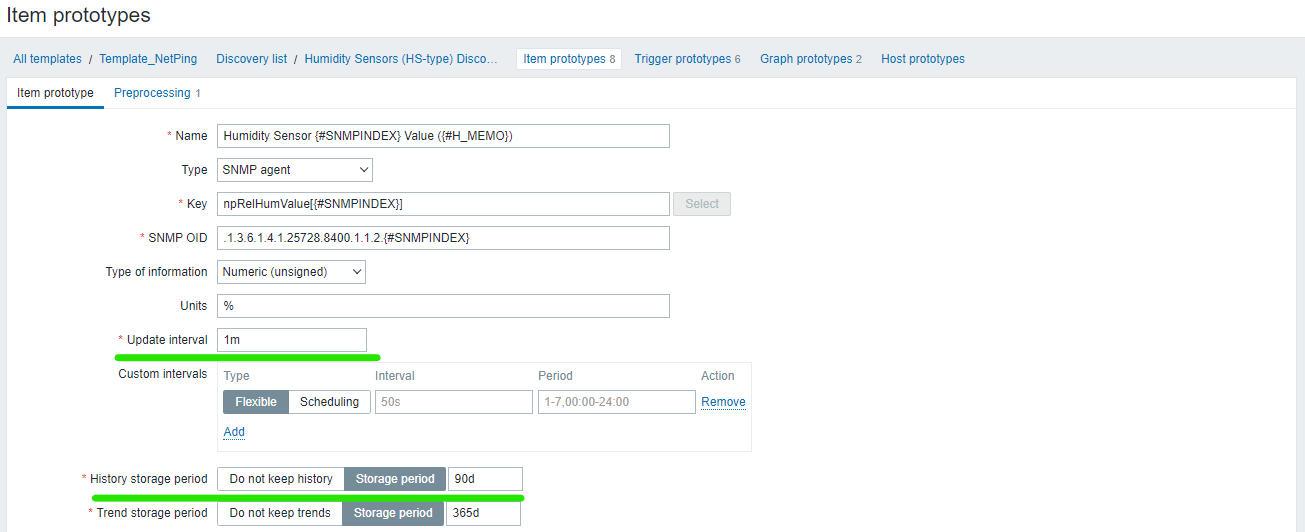

Настроить периодичность опроса и срок хранения данных можно индивидуально при переходе на конкретное правило опроса.

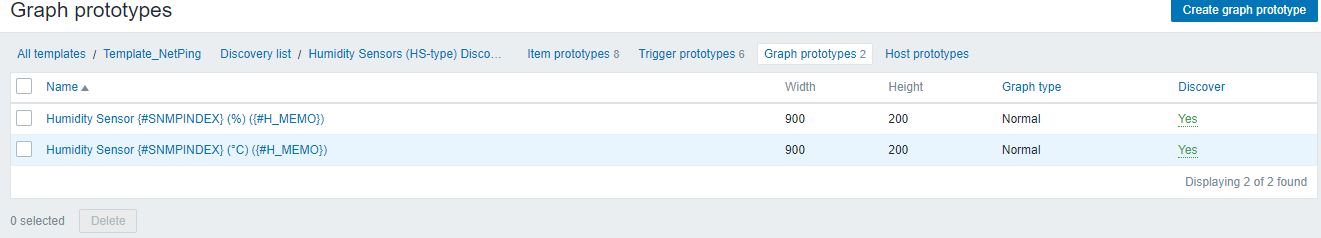

По этим данным настроено два графика. Как видно из названия, на одном отображается график влажности, на другом — график температуры:

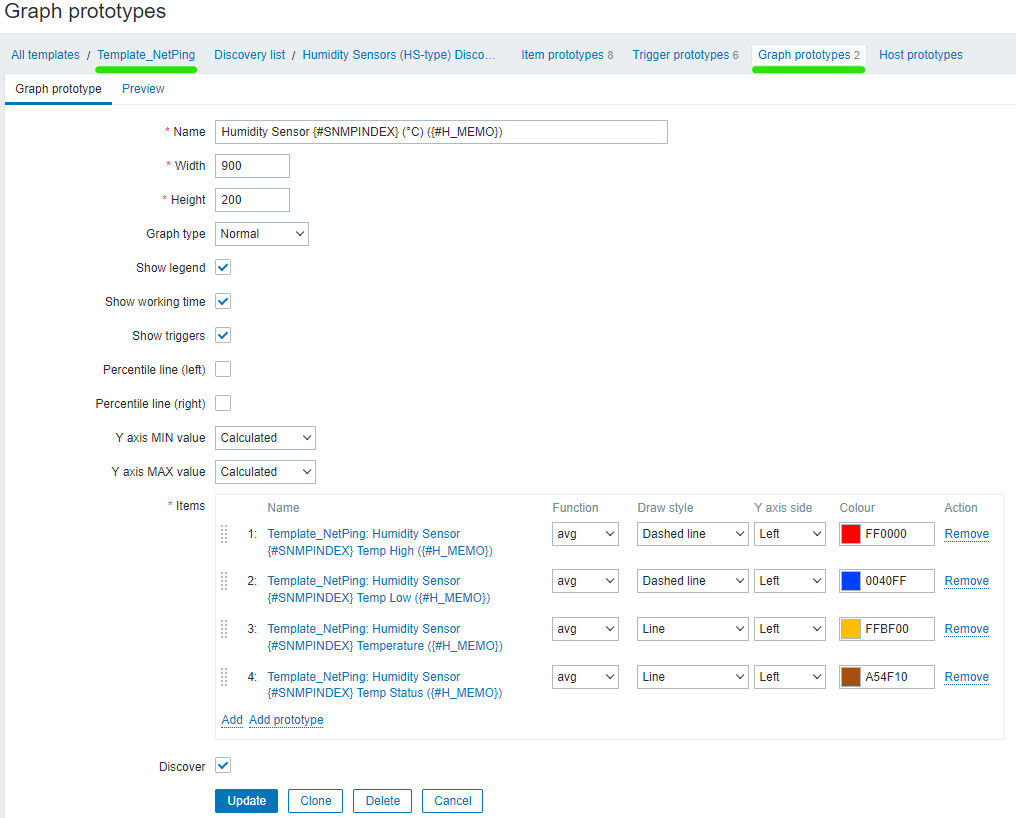

Стиль отображения соответствующих графиков также можно изменять:

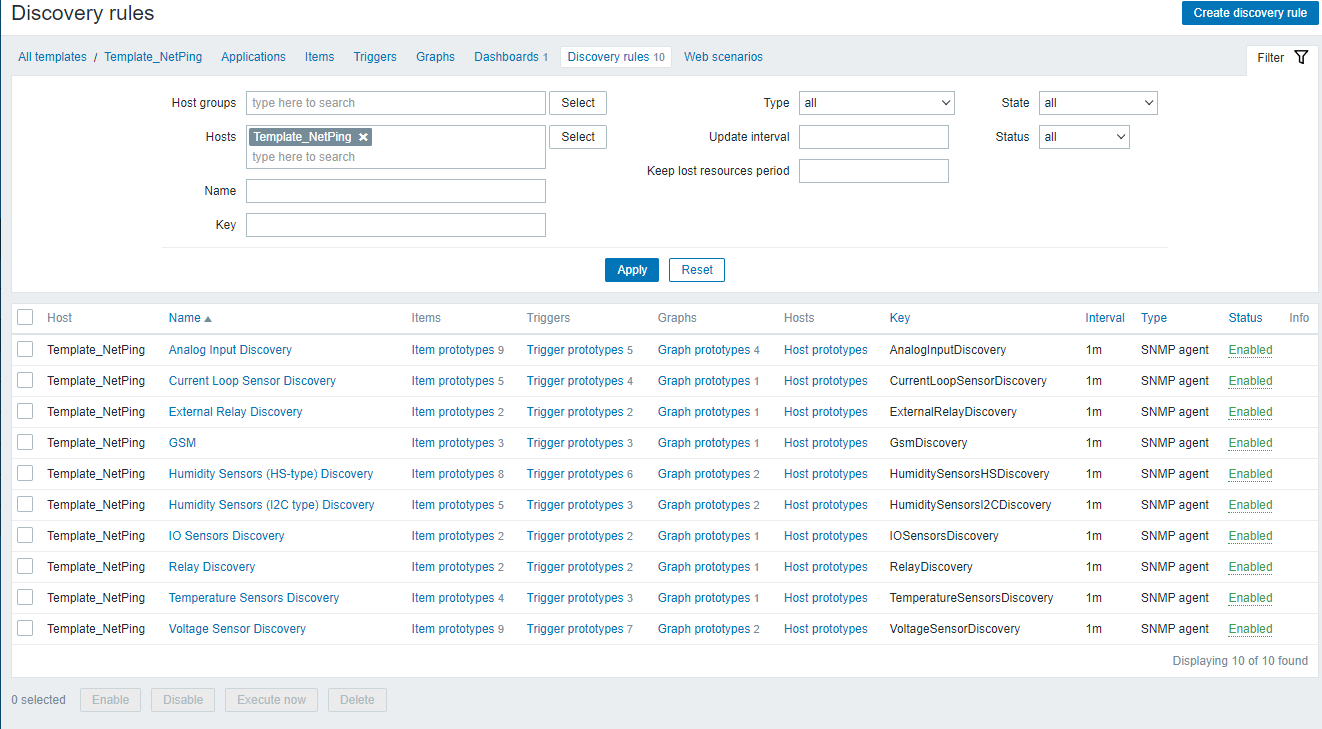

Мониторинг датчиков дыма, GSM модуля, Реле/Управляемые розетки, температуры и датчиков, подключаемых через IO интерфейс происходит в автоматическом режиме согласно настроенным правилам в меню Discovery rules:

В каждом правиле настроены прототипы сбора данных и графиков на их основе.

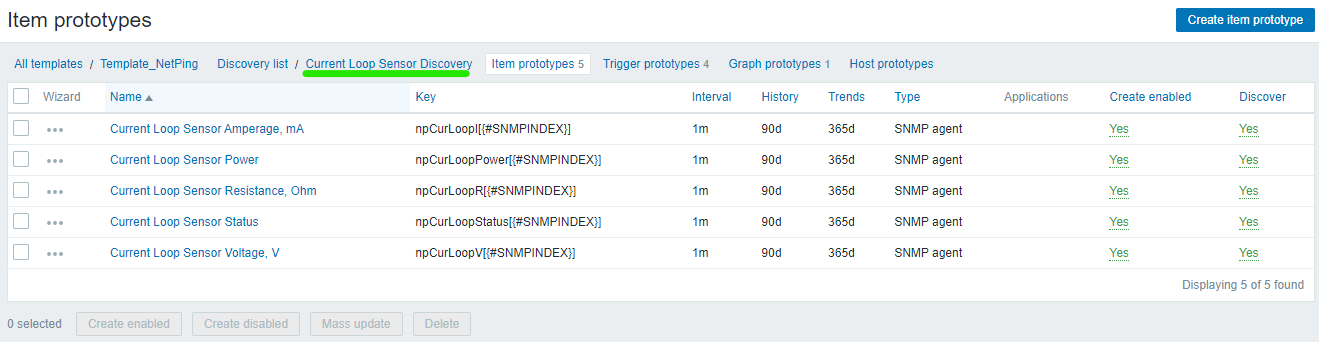

Для датчика дыма собираются значения силы тока, сопротивления, статус и вольтаж:

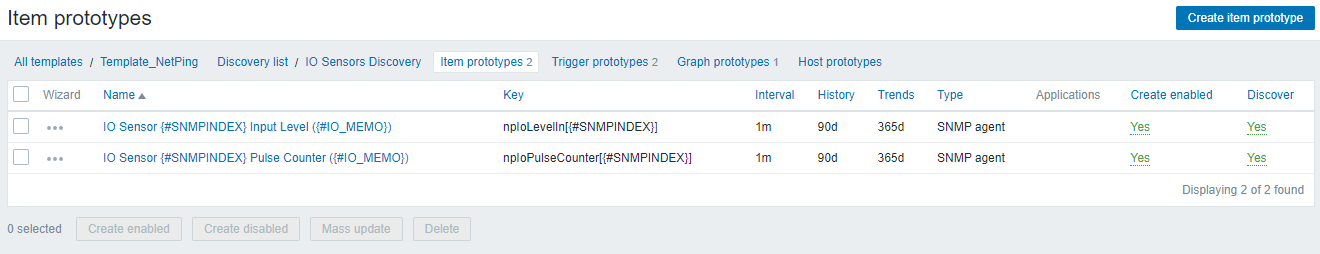

Для датчиков, подключенных через IO интерфейс собираются значения режима работы IO линии и текущего логического уровня:

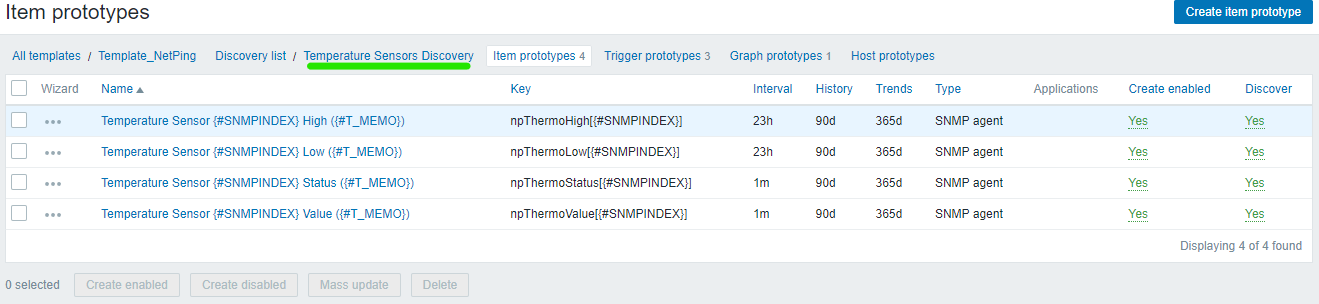

Для датчиков температуры значения установленных границ безопасного диапазона, верхнего и нижнего, статус и непосредственное значение температуры.

Для всех правил автоматического обнаружения действует следующий формат наименования:

• после слова Sensor идёт порядковый номер датчика — {#SNMPINDEX};

• после двоеточия идёт его текстовое описание — {#SNMPVALUE} (за исключением датчика дыма Current Loop Sensor, где данный параметр отсутствует)

Изменение настроек мониторинга и графиков правил авто определения ничем не отличается от изменения аналогичных статичных правил.

Более подробно с механизмом шаблонов вы можете ознакомиться в официальной документации - https://www.zabbix.com/documentation/5.2/ru/manual/config/templates
