[DKSF 5440.2.11.A-108] 5.7.4 Как управлять линией ввода-вывода в режиме «выход +12V»?

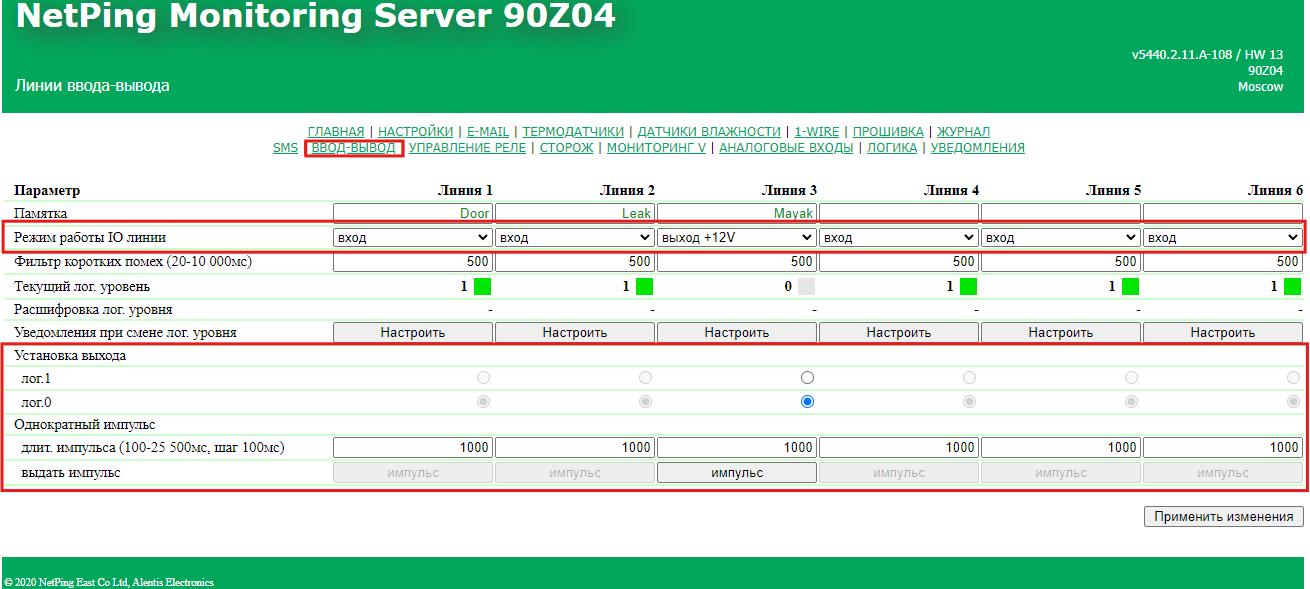

Для установки режима работы IO-линии необходимо перейти на страницу «ВВОД-ВЫВОД» веб-интерфейса модуля специального ПО NetPing:

1. Установить работу IO-линии в режим «выход +12V»;

2. Установить чекбокс «Установка выхода» в «лог.0» или «лог.1»;

3. Сохранить параметры нажатием кнопки «Применить изменения».

Текущий лог. уровень — поле, отображающее текущий логический уровень на IO-линии. Обновляется автоматически при изменении логического уровня линии без необходимости обновлять страницу целиком.

Установка выхода — установка логического уровня на линии, работающей как «выход». Состояние логической «1» означает наличие напряжения на выходной линии (схема с открытым коллектором). Состояние логического «0» означает отсутствие напряжения на выходной линии. По умолчанию: логический «0».

Однократный импульс — при нажатии на кнопку «импульс» IO-линия, работающая как «выход», будет инвертирована на заданное время. Длительность импульса задается в поле «длит. импульса (100–25 500 мс, шаг 100 мс)». Если линия настроена как «вход», кнопка выдачи импульса неактивна.

Дополнительно IO-линией можно управлять посредством SMS-команд, HTTP API команд, протокола SNMP (при работе с сопровождаемым ПО Zabbix) или встроенной логики устройства.
