[DKSF 5440.2.11.A-108] 5.5.2 Как управлять реле в веб-интерфейсе?

Реле могут управляться от следующих источников:

Сторож;
Расписание;
Логика;
вручную через веб-интерфейс;
SMS-командой;
через SNMP-переменные (при подключении внутри сопровождаемого ПО Zabbix);
через HTTP API.

Все источники команд активны одновременно и равноправны. Один источник не может заблокировать другой.

Например, если реле выключено командой из Расписания, оно может быть вскоре включено обратно правилом Логики. Последующая команда включения из Расписания может быть «холостой», если к этому моменту реле уже включено.

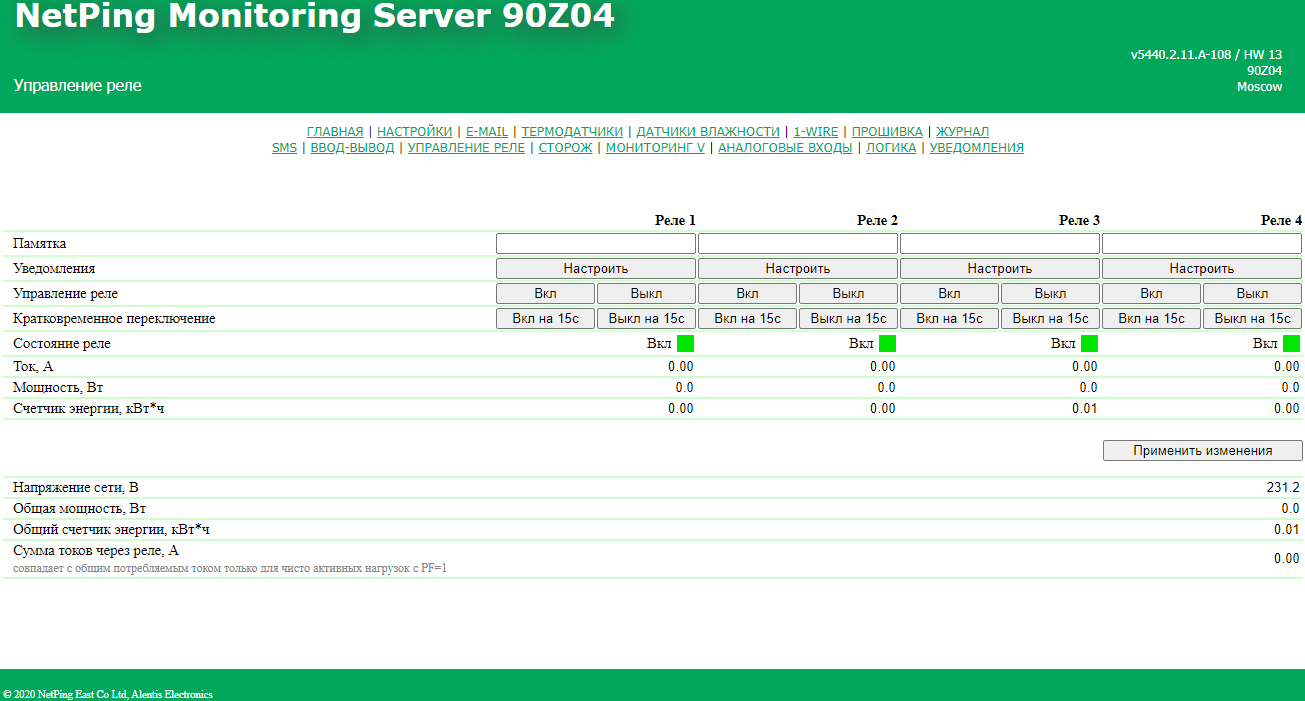

Управление встроенными реле производится на странице «УПРАВЛЕНИЕ РЕЛЕ» веб-интерфейса устройства:

Эта страница позволяет управлять выходным каналом (реле) электропитания устройства. Канал может быть включен или выключен либо кратковременно отключен/включен.

Памятка — поле для просмотра или изменения краткого описания реле. Памятка используется в сообщениях SYSLOG и Журнала, а также дублируется на странице модуля «Сторож». Максимальный размер — 30 символов. По умолчанию: пустая строка.

Управление реле — кнопки для управления реле из веб-интерфейса. Можно задать следующие состояния:

Выкл — реле выключено;
Вкл — реле включено.

Кратковременное переключение:

При нажатии на кнопку «Вкл на 15с» соответствующее реле будет включено на 15 секунд.
При нажатии на кнопку «Выкл на 15с» соответствующее реле будет выключено на 15 секунд.

Состояние реле — текущее физическое состояние реле. Возможные варианты: «Выкл», «Вкл». Индикация состояния реле обновляется автоматически при изменении физического состояния реле без необходимости обновлять всю страницу целиком.

Ток, А - отображает токовую нагрузку на розетке в реальном времени.

Активная мощность, кВт - отображает потребляемую мощность в реальном времени.

Счетчик, кВт*ч - счетчик потребления электроэнергии.

После установки всех требуемых настроек нажмите кнопку «Применить изменения».
