[DKSF 5440.2.11.A-108] 5.11.2 Настройка отправки сообщений SNMP TRAP
Для доступа к устройству сопровождаемого ПО Zabbix по протоколу SNMP v1 необходимо настроить следующие параметры при помощи веб-интерфейса модуля:

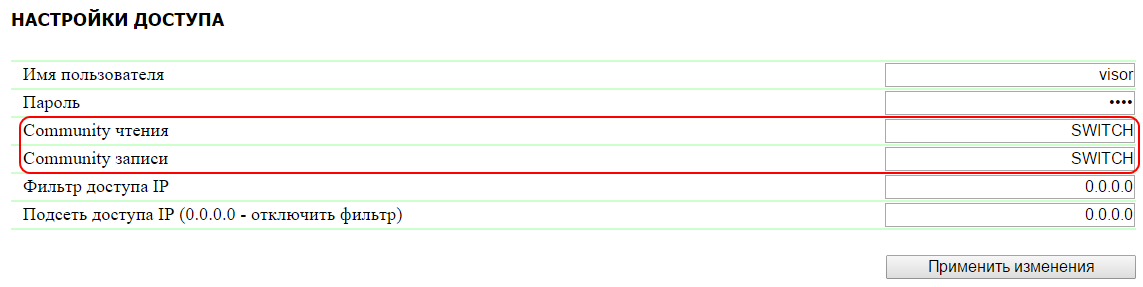

Community чтения — секретное слово, которое необходимо указывать в любом запросе на чтение параметров по протоколу SNMP. Указывается в разделе «Настройки доступа» на странице «НАСТРОЙКИ» веб-интерфейса модуля;
Community записи — секретное слово, которое необходимо указывать в любом запросе на запись параметров по протоколу SNMP. Указывается в разделе «Настройки доступа» на странице «НАСТРОЙКИ» веб-интерфейса модуля.
Для посылки устройством SNMP TRAP сообщений по протоколу SNMP v1 необходимо при помощи веб-интерфейса настроить следующие параметры модуля:

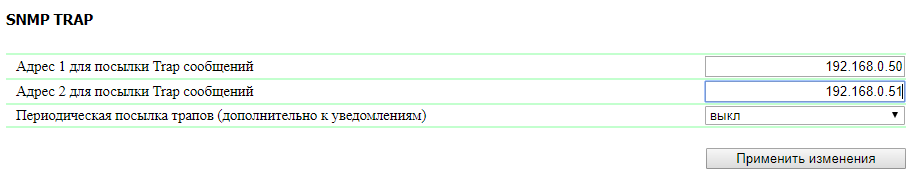

Адрес 1 для посылки Trap сообщений — IP-адрес, на который будут отправляться TRAP-сообщения. Указывается на станице «НАСТРОЙКИ» веб-интерфейса модуля.
Адрес 2 для посылки Trap сообщений — второй (дополнительный) IP-адрес, на который будут отправляться TRAP-сообщения. Указывается на странице «НАСТРОЙКИ» веб-интерфейса модуля.
Периодическая посылка трапов (дополнительно к уведомлениям) — активирует периодическую отправку сообщений SNMP TRAP о состоянии датчиков. Возможные значения: «выкл», «5 мин», «10 мин», «15 мин», «30 мин», «1 ч», «2 ч», «4 ч».

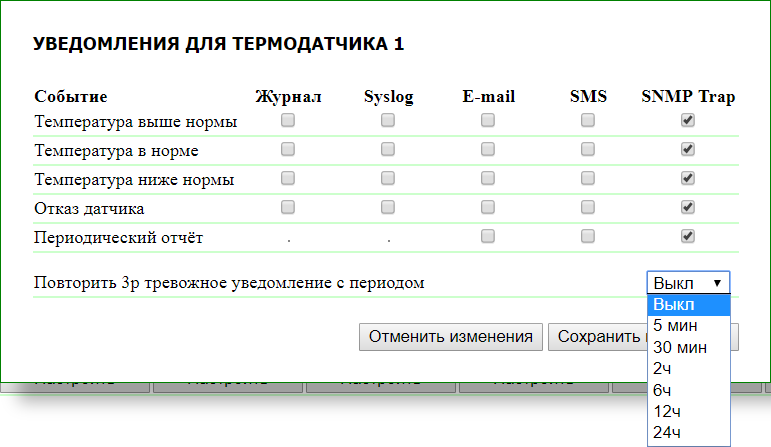

Температура выше нормы — чекбокс, разрешающий отправку сообщений SNMP TRAP при превышении температуры выше верхней границы диапазона нормальной температуры, указанной для данного датчика. Настраивается кнопкой «Настроить» на странице «ТЕРМОДАТЧИКИ» веб-интерфейса модуля.
Температура в норме — чекбокс, разрешающий отправку SNMP TRAP сообщений, если температура на данном термодатчике вернулась в указанный диапазон нормальной температуры. Настраивается кнопкой «Настроить» на странице «ТЕРМОДАТЧИКИ» веб-интерфейса модуля.
Температура ниже нормы — чекбокс, разрешающий отправку сообщений SNMP TRAP при понижении температуры ниже нижней границы диапазона нормальной температуры, указанного для данного датчика. Настраивается кнопкой «Настроить» на странице «ТЕРМОДАТЧИКИ» веб-интерфейса модуля.
Отказ датчика — чекбокс, разрешающий отправку сообщения SNMP TRAP при отказе работы датчика в случае выхода из строя и другое. Настраивается кнопкой «Настроить» на странице «ТЕРМОДАТЧИКИ» веб-интерфейса модуля.
Периодический отчет — чекбокс, при наличии которого будут отправляться отчеты о состоянии датчика по SNMP Trap. Настройка периодической посылки SNMP Trap указывается на странице «НАСТРОЙКИ» в секции «SNMP TRAP».
Повторить 3р тревожное уведомление с периодом — задает интервал отправки трех тревожных уведомлений, если показания термодатчика долгое время не приходят в норму.

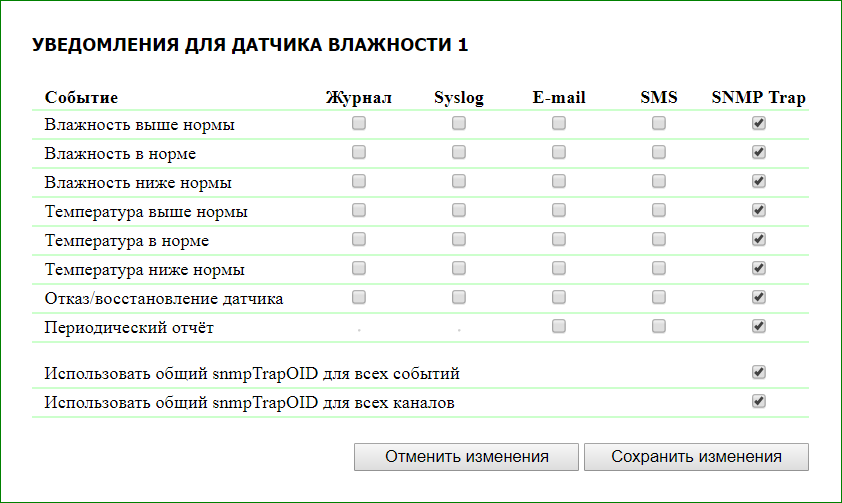

Влажность выше нормы — чекбокс, разрешающий отправку сообщений SNMP TRAP при превышении значения относительной влажности выше верхней границы диапазона нормальной влажности, указанной для данного датчика. Настраивается кнопкой «Настроить» на странице «ДАТЧИКИ ВЛАЖНОСТИ» веб-интерфейса модуля.
Влажность в норме — чекбокс, разрешающий отправку сообщений SNMP TRAP, если относительная влажность на данном датчике влажности вернулась в указанный диапазон нормальной влажности. Настраивается кнопкой «Настроить» на странице «ДАТЧИКИ ВЛАЖНОСТИ» веб-интерфейса модуля.
Влажность ниже нормы — чекбокс, разрешающий отправку сообщений SNMP TRAP при понижении значения относительной влажности ниже нижней границы диапазона нормальной влажности, указанного для данного датчика. Настраивается кнопкой «Настроить» на странице «ДАТЧИКИ ВЛАЖНОСТИ» веб-интерфейса модуля.
Температура выше нормы — чекбокс, разрешающий отправку сообщений SNMP TRAP при превышении значения температуры выше верхней границы диапазона нормальной температуры, указанной для данного датчика. Настраивается кнопкой «Настроить» на странице «ДАТЧИКИ ВЛАЖНОСТИ» веб-интерфейса модуля.
Температура в норме — чекбокс, разрешающий отправку сообщений SNMP TRAP, если температура на данном датчике вернулась в указанный диапазон нормальной температуры. Настраивается кнопкой «Настроить» на странице «ДАТЧИКИ ВЛАЖНОСТИ» веб-интерфейса модуля.
Температура ниже нормы — чекбокс, разрешающий отправку сообщений SNMP TRAP при понижении значения температуры ниже нижней границы диапазона нормальной температуры, указанной для данного датчика. Настраивается кнопкой «Настроить» на странице «ДАТЧИКИ ВЛАЖНОСТИ» веб-интерфейса модуля.
Отказ/восстановление датчика — чекбокс, разрешающий отправку сообщений SNMP TRAP при отказе работы датчика в случае выхода из строя и другое. При отказе датчика влажности приходят два сообщения SNMP Trap: один по влажности, другой по температуре. Настраивается кнопкой «Настроить» на странице «ДАТЧИКИ ВЛАЖНОСТИ» веб-интерфейса модуля.
Периодический отчет — чекбокс, при наличии которого будут отправляться отчеты о состоянии датчика по SNMP Trap. Настройка периодической посылки SNMP Trap указывается на странице «НАСТРОЙКИ» в секции «SNMP TRAP».
Использовать общий snmpTrapOID для всех событий и Использовать общий snmpTrapOID для всех каналов — чекбоксы, разрешающие отправку сообщений SNMP TRAP для всех событий от всех датчиков влажности единственным сообщением snmpTrapOID либо позволяющие развести события и номера датчиков влажности по разным сообщениям snmpTrapOID, вплоть до совершенно индивидуальных. Это позволяет получать индивидуальные сообщения SNMP Trap для обработки их в системах мониторинга, например, «отсырение датчика влажности 3» или «датчик влажности 2 в норме». Настраиваются кнопкой «Настроить» на странице «ДАТЧИКИ ВЛАЖНОСТИ» веб-интерфейса модуля.

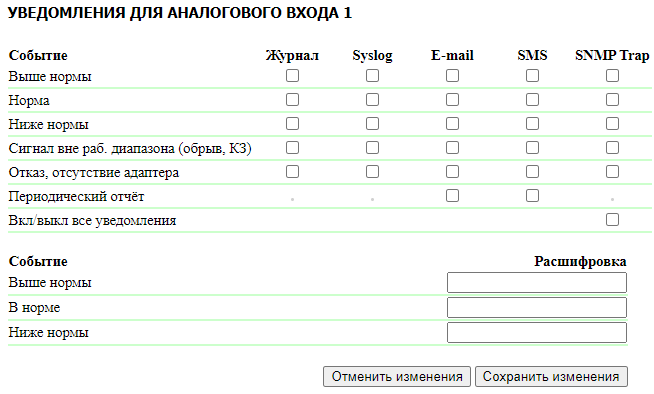

Выше нормы — отправка уведомлений при превышении верхней границы диапазона нормы . По умолчанию: чекбокс не установлен.
Норма — отправка уведомлений при возврате в диапазон нормы. По умолчанию: чекбокс не установлен.
Ниже нормы — отправка уведомлений при опускании ниже нижней границы диапазона нормы . По умолчанию: чекбокс не установлен.
Сигнал вне рабочего диапазона (обрыв, КЗ) — отправка уведомлений при выходе за границы рабочего диапазона. По умолчанию: чекбокс не установлен.
Отказ, отсутствие адаптера — отправка уведомлений при отказе датчика. По умолчанию: чекбокс не установлен.
Периодический отчет — чекбокс, при наличии которого будут отправляться отчеты о состоянии датчика по SNMP Trap. Настройка периодической посылки SNMP Trap указывается на странице «НАСТРОЙКИ» в секции «SNMP TRAP»;
Вкл/выкл все уведомления — включение или выключение сразу всех возможных способов уведомления для всех событий. По умолчанию: чекбокс не установлен.
Расшифровка — позволяет заменить стандартный текст уведомлений для событий «Выше нормы», «В норме», «Ниже нормы». Не более 15 символов. По умолчанию: пусто.

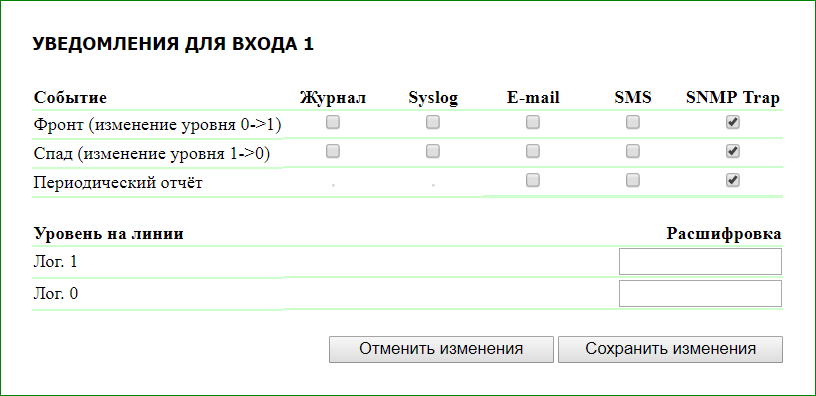

Фронт (изменение уровня 0->1) — чекбокс, разрешающий отправку сообщений SNMP TRAP при изменении логического уровня на IO-линии в режиме «вход», «выход», «выход логики» с низкого на высокий (фронт сигнала). Настраивается кнопкой «Настроить» на странице «ВВОД-ВЫВОД» веб-интерфейса модуля.
Спад (изменение уровня 1->0) — чекбокс, разрешающий отправку сообщений SNMP TRAP при изменении логического уровня на IO-линии в режиме «вход», «выход», «выход логики» с высокого на низкий (спад сигнала). Настраивается кнопкой «Настроить» на странице «ВВОД-ВЫВОД» веб-интерфейса модуля.
Периодический отчет — чекбокс, при наличии которого будут отправляться отчеты о состоянии линии ввода по SNMP Trap. Настройка периодической посылки SNMP Trap указывается на странице «НАСТРОЙКИ» в секции «SNMP TRAP».

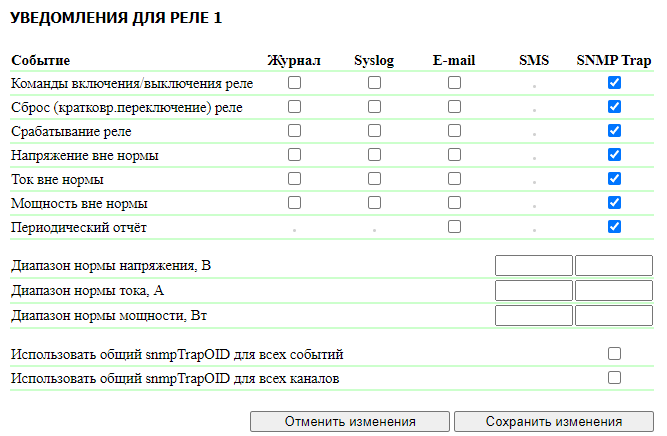

Команды включения/выключения реле — чек-бокс, при наличии которого будут отправляться уведомления о получении команды на изменение состояния реле.
Сброс (кратковр. переключение) реле — чек-бокс, при наличии которого будут отправляться уведомления при кратковременном включении/выключении реле.
Срабатывание реле — чек-бокс, при наличии которого будут отправляться уведомления при изменении физического состояния реле.
Напряжение вне нормы – чек-бокс, при наличии которого будут отправляться уведомления при выходе напряжения за пределы диапазона нормы напряжения, В.
Ток вне нормы – чек-бокс, при наличии которого будут отправляться уведомления при выходе показаний токовой нагрузки за пределы диапазона нормы тока, А.
Мощность вне нормы – чек-бокс, при наличии которого будут отправляться уведомления при выходе потребляемой мощности за пределы диапазона нормы мощности, Вт.
Периодический отчет — чек-бокс, при наличии которого будут отправляться отчеты о состоянии реле по email, SMS и/или SNMP Trap. Время отправки отчетов указывается на страницах «SMS» и «EMAIL», настройка периодической посылки SNMP Trap указывается на странице «НАСТРОЙКИ» в секции «SNMP TRAP».
Диапазон нормы напряжения, В – поля для установки нижней и верхней границы напряжения, В. При выходе показаний за данные пределы происходит отправка уведомлений согласно выставленных чек-боксов.
Диапазон нормы тока, А – поля для установки нижней и верхней границы тока, А. При выходе показаний за данные пределы происходит отправка уведомлений согласно выставленных чек-боксов.
Диапазон нормы мощности, Вт – поля для установки нижней и верхней границы мощности, Вт. При выходе показаний за данные пределы происходит отправка уведомлений согласно выставленных чек-боксов.
Использовать общий snmpTrapOID для всех событий и Использовать общий snmpTrapOID для всех каналов — чекбоксы, разрешающие отправку сообщений SNMP TRAP для всех событий от всех встроенных реле единственным сообщением snmpTrapOID либо позволяющие развести события и номера каналов реле по разным сообщениям snmpTrapOID, вплоть до совершенно индивидуальных. Это позволяет получать индивидуальные сообщения SNMP Trap для обработки их в системах мониторинга.

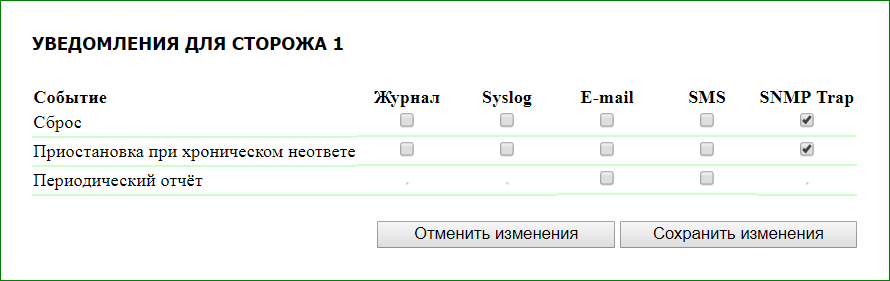

Сброс — чекбокс, разрешающий отправку сообщений SNMP TRAP, когда «Сторож» выполняет сброс (кратковременное включение/выключение) реле.
Приостановка при хроническом неответе — чекбокс, при наличии которого устройство будет отправлять уведомления о переходе модуля «Сторож» в режим ожидания. Если за заданное число сбросов Сторожу не удается восстановить связь с подключенным устройством, то модуль переходит в режим ожидания.
