6. [DKST 58.1.11] Работа с линиями дискретного выхода.
Для каналов дискретного вывода в устройстве доступны следующие инструменты:
веб-интерфейс;
HTTP API;
SNMP, SNMP TRAP;

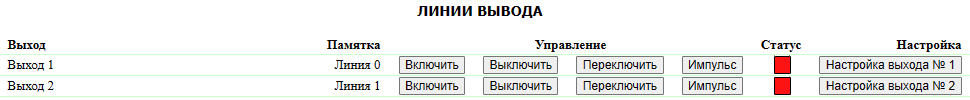

Для взаимодействия с каналами через веб-интерфейс нужно перейти на страницу «ВЫВОД» веб-интерфейса устройства:
Выход — обозначение дискретной линии вывода
Памятка — поле краткого описания датчика. Смена значений производится в настройках выхода По умолчанию: Линия 0 и Линия 1.
Управление
Включить — Динамическая вкладка для перевода линии выход в логическую "1". Название вкладки корректируется в настройках выхода. По умолчанию: Лог.1 - Включить
Выключить — Динамическая вкладка для перевода линии выход в логический "0". Название вкладки корректируется в настройках выхода. По умолчанию: Лог. 0 - Выключить
Переключить — Переключение логической линии в противоположное состояние.
Импульс — при нажатии на кнопку «импульс» линия «выход», будет инвертирована на заданное время. Длительность и полярность импульса задаётся в настройках выхода.
Статус — Цветовая индикация текущего состояния линии вывода. По умолчанию: Лог.1 - Зеленый, Лог. 0 - Красный.

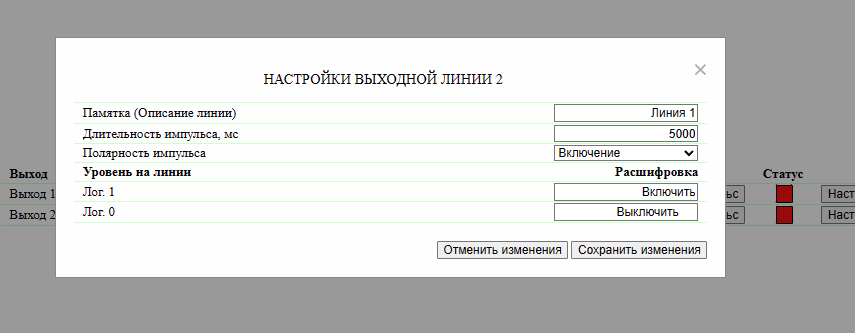

При нажатии на кнопку «Настроить» появляется меню настроек памятки, длительности и полярности импульса и другие настройки выходных линий:
Памятка — поле для установки краткого описания датчика. Памятка используется в сообщениях SYSLOG и журнала, а также включается в SNMP TRAP, email-уведомления. Максимальный размер — 16 символов. По умолчанию: Линия 0 и Линия 1.
Длительность импульса — поле, где задается длительность одиночного импульсы (100-25500мс, шаг 100мс) По умолчанию: 5000 мс
Полярность импульса — поле где задается тип импульс, когда линия выдает при нажатии лог. "1" или лог. "0" при срабатывании. По умолчанию: Включение
Уровень на линии — логический уровень на выходе.
Расшифровка — текстовая легенда логического уровня. По умолчанию: Лог. 1 - Включено, Лог.0 - Выключено.
После установки всех требуемых настроек нажмите кнопку «Применить изменения».
