[IOv4] 5. Подключение датчиков
Категорически запрещается подключать датчики и внешние модули к устройствам NetPing при включенном питании!
Конфигурирование устройства и получение уведомлений от датчиков см. в документе «Описание встроенного ПО».
Датчики типа «Сухой контакт»
К датчикам типа «сухой контакт» относятся датчики открытия двери, кнопки и другие датчики, принцип действия которых основан на замыкании/размыкании проводника. Датчик подключается к линиям IO1...2 или I3...4 устройства в соответствии с таблицей. Порядок подключения проводов не имеет значения.
Шлейф | Клемма |
Первый провод | Одна из линий IO1...2 или I3...4 |
Второй провод | GND |
Важно! Датчики типа «сухой контакт»: датчик наличия 220 В, датчик протечки и другие подключаются к IO1...2 линиям устройства либо к линиям ввода I3...4. Вы можете подключить 4 любых датчика из этого набора.
Важно! Соответствующая IO-линия должна быть переведена в режим «вход» в настройках устройства.
Максимально допустимая длина шлейфа 100 метров.
Адаптер для датчика протечки NetPing, мод. WA875
Адаптер не является самостоятельным устройством. Он предназначен для работы совместно с чувствительным кабелем WLC10.
Количество подключаемых адаптеров для датчика протечки NetPing, мод. WA875 ограничено свободными IO-линиями и Input-линиями устройства. При подключении ориентируйтесь на цвет термоусадочной трубки на конце провода.
Цветной шлейф | Название контакта |
|---|---|
Черный | GND |
Красный | +12V |
Желтый | Одна из IO-линий 1–2 или Input-линий I3–4 |
Соответствующая IO-линия должна быть переведена в режим «вход» в настройках устройства.
При подключении адаптера:
"1" — норма;
"0" — тревога.
Адаптер идет в комплекте с 2-метровым соединительным кабелем. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга, или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.

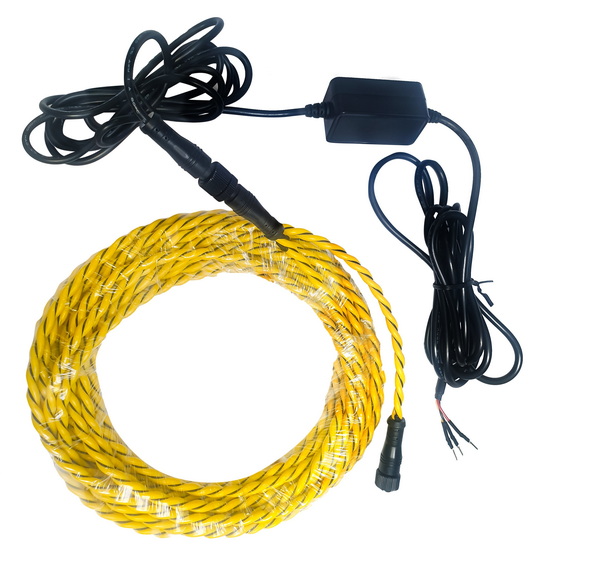

Способ подключения адаптера к кабелю протечки WLC10
Датчик протечки воды H2O
Датчик протечки подключается четырехпроводной линией в соответствии с таблицей:
Цветной шлейф | Клемма |
Зеленый | Одна из линий IO1...2 или I3...4 |
Желтый | GND |
Коричневый | +5V |
Белый | GND |
Важно! Датчики типа «сухой контакт»: датчик наличия 220 В, датчик протечки и другие подключаются к IO1...2 линиям устройства либо к линиям ввода I3...4. Вы можете подключить 4 любых датчика из этого набора.
Важно! Соответствующая IO-линия должна быть переведена в режим «вход» в настройках устройства.
Датчик идет в комплекте с несъемным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа — 100 метров.

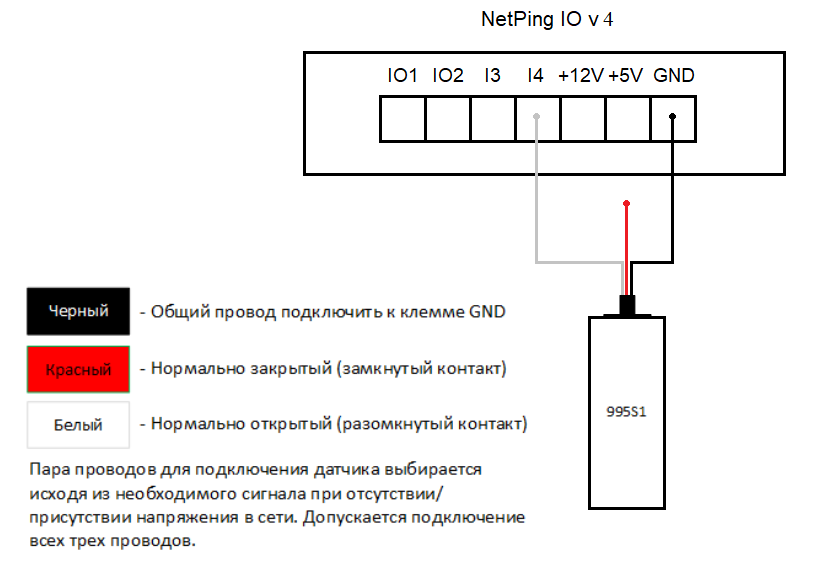

Датчик наличия электропитания 995S1
Датчик наличия 220 В подключается трехпроводной линией в соответствии с таблицей.
Цветной шлейф | Клемма |
Черный (общий) | GND |
Красный (Н.З.) | Одна из линий IO1...2 или I3...4 |
Белый (Н.О.) | Одна из линий IO1...2 или I3...4 |
Важно! Датчики типа «сухой контакт»: датчик наличия 220 В, датчик протечки и другие подключаются к IO1...2 линиям устройства либо к линиям ввода I3...4. Вы можете подключить 4 любых датчика из этого набора.
Важно! Соответствующая IO-линия должна быть переведена в режим «вход» в настройках устройства.
Датчик идет в комплекте с несъемным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа — 100 метров.

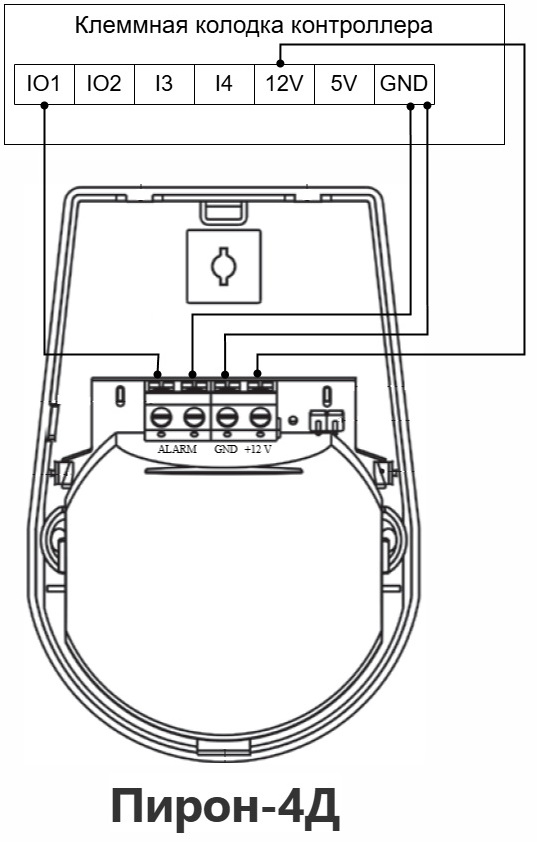

Датчики движения Пирон-4Д
Датчик движения подключается четырёхпроводной линией в соответствии с таблицей:
Цветной шлейф | Клемма Пирон-4Д (слева направо при вертикальном расположении сенсором вниз) | Клемма контроллера |
Зеленый | Alarm - 1 | IO1 |
Белый | Alarm - 2 | GND |
Черный | -12 V | GND |
Красный | +12 V | 12 V |
Важно!
Количество подключаемых датчиков — не более 4 шт.
Соответствующая IO-линия должна быть переведена в режим «вход» в настройках устройства.
Датчик идёт в комплекте с кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.
Внешние розетки NetPing AC/DIN
Количество подключаемых розеток NetPing AC/DIN ограничено только количеством свободных IO-линий.
При подключении розетки к устройству задействованы все провода, кроме коричневого (белого). IO-линию, к которой подключена розетка NetPing AC/DIN, необходимо перевести в состояние «выход». При состоянии «лог. 0» на IO-линии на розетке будет присутствовать 220 В — нагрузка будет включена. При состоянии «лог. 1» на IO-линии розетка будет обесточена, нагрузка будет отключена.
Важно! Коричневый (белый) провод не используется и должен остаться неподключенным!
Управление внешними розетками от IO-линии:
Цветной шлейф | Клемма |
Красный | +5V |
Черный | GND |
Синий (зеленый) | Одна из IO1...2 линий |

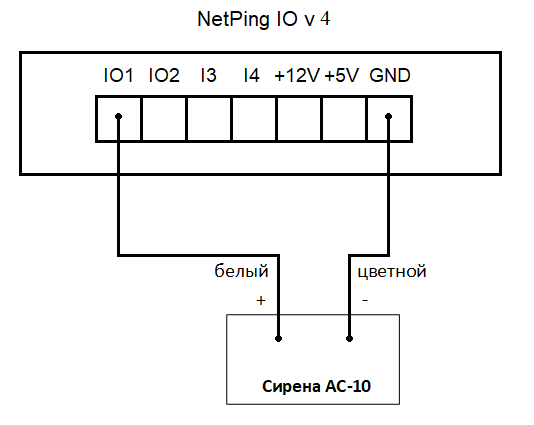

Сирена АС-10
Цветной шлейф | Клемма |
Белый | Одна из IO1...2 линий (в режиме «выход», лог. 1) |
Цветной | GND |
Логический уровень на линии в режиме «выход», используемой для питания, будет управлять работой сирены. При лог. 1 — маяк активен, при лог. 0 — маяк выключен.
Датчик идет в комплекте с несъемным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа — 100 метров.
Датчик воздушного потока (модель АМС520)
Датчик представляет собой «сухой контакт», поэтому порядок подключения проводов не имеет значения. Количество подключаемых датчиков ограничено только количеством свободных линий IO1...2 и I3...4.
Шлейф | Клемма |
Первый провод | Одна из линий IO1...2 или I3...4 |
Второй провод | GND |
В зависимости от того, к какому входу (IO1...2 или I3...4) на клеммной колодке подключен датчик, на том канале IO1...2 или I3...4 он отображается в веб-интерфейсе устройства.
Важно! Соответствующая IO-линия должна быть переведена в режим «вход» в настройках устройства.
Датчик идет в комплекте с несъемным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа — 100 метров.

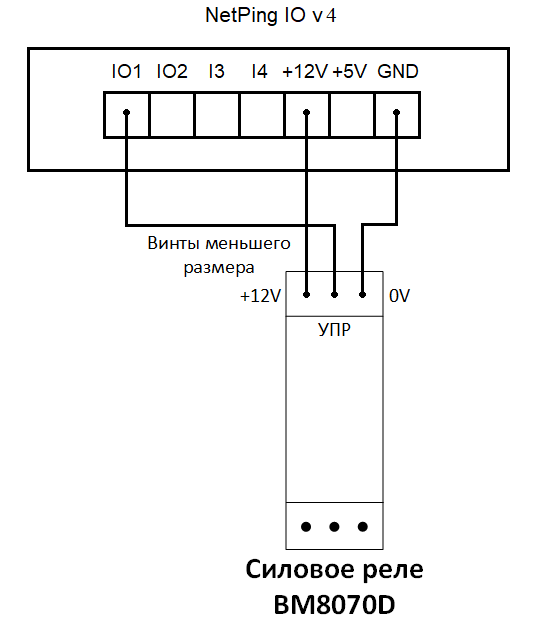

Cиловое реле BM8070D
Управление от IO-линии:
Клемма BM8070D | Клемма |
+12 V | +12 V |
УПР | Одна из IO1...2 линий |
0V | GND |
Важно! Соответствующая IO-линия должна быть переведена в режим «выход» в настройках устройства.
Датчик идет в комплекте с несъемным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа — 100 метров.

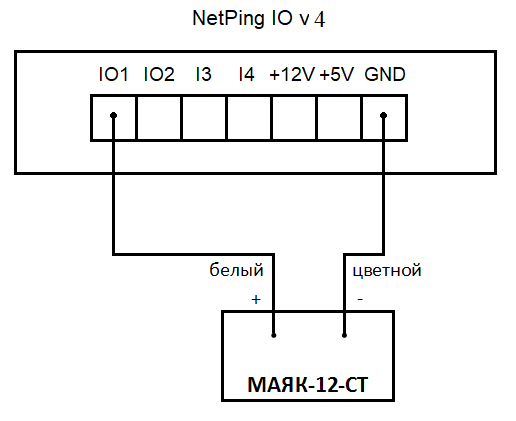

МАЯК-12-СТ
Цветной шлейф | Клемма |
Белый | Одна из IO1...2 линий (в режиме «выход», лог. 1) |
Цветной | GND |
Логический уровень на линии в режиме «выход», используемой для питания, будет управлять работой маяка. При лог. 1 — маяк активен, при лог. 0 — маяк выключен.

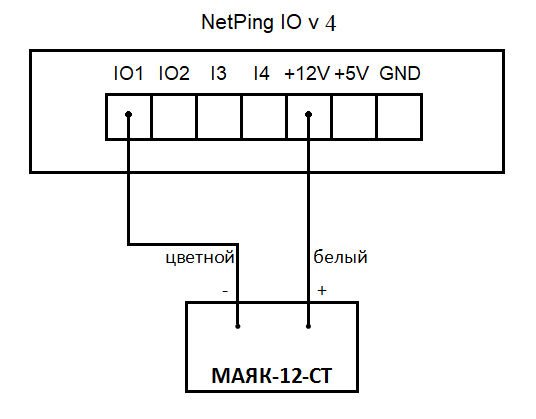

Подключение к IO-линии с использованием +12 В:
Цветной шлейф | Клемма |
Цветной | Одна из IO1...2 линий |
Белый | +12 V |
Важно! Соответствующая IO-линия должна быть переведена в режим «выход» в настройках устройства.
Датчик идет в комплекте с несъемным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа — 100 метров.
