[561.1.6] 6.2 «Сторож»
«Сторож» — это специальный механизм, который позволяет управлять состоянием линий вывода в соответствии с доступностью одного или нескольких хостов сети. Хосты периодически опрашиваются с помощью ping (ICMP Echo), и в случае отсутствия ответа кратковременным импульсом (изменением состояния) линии вывода выполняется сброс питания подключенного устройства или иные действия.

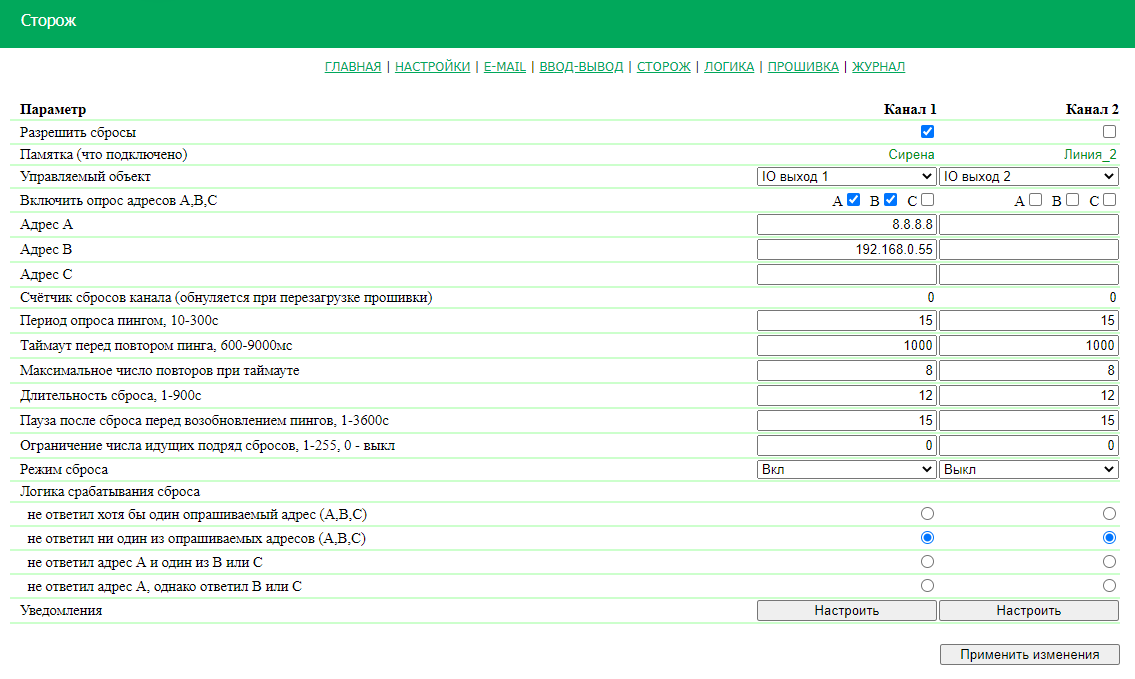

Для настройки модуля «Сторож» необходимо зайти на страницу «СТОРОЖ» веб-интерфейса устройства:
Разрешить сбросы — чекбокс, который разрешает модулю «Сторож» управлять линией вывода. По умолчанию: чекбокс не установлен.
Памятка (что подключено) — название линии вывода, заполненное в поле «Памятка» на странице «ВВОД-ВЫВОД» веб-интерфейса устройства. Поле заполняется автоматически после нажатия кнопки «Применить изменения».
Управляемый объект — линия вывода, которой будет управлять сторож.
Включить опрос адресов A, B, C — набор чекбоксов, которые позволяют индивидуально указывать адреса, участвующие в опросе. По умолчанию: чекбоксы не установлены.
Если ни один из чекбоксов не установлен или не заданы IP-адреса хостов, опрос выполняться не будет и механизм «Сторож» не будет функционировать.
Адрес A (B, C) — поля ввода адресов опрашиваемых хостов. Адрес может быть указан в виде IP-адреса или доменного имени. По умолчанию: адрес не задан.
Счетчик сбросов канала (обнуляется при перезагрузке прошивки) — информационное поле показывает количество срабатываний модуля «Сторож» с момента последней перезагрузки устройства NetPing.
Период опроса пингом, с (10–300) — определяет интервал времени между сеансами опроса хостов. По умолчанию: 15 с.
Тайм-аут перед повтором пинга, мс (600–9000) — время ожидания ответа на ping. Тайм-аут выбирается из соображений типичной скорости ответа устройства с учетом задержек в сети. По умолчанию: 1000 мс.
Максимальное число повторов при тайм-ауте — определяет максимальное число попыток получить ответ от опрашиваемого хоста. Желательно, чтобы период опроса пингом превышал время полного цикла опроса, иначе новый цикл будет отложен до завершения указанного числа повторов. По умолчанию: 8.
Длительность сброса, с (1–900) — время на которое линия вывода меняет свое состояние при срабатывании сторожа. По умолчанию: 12 с.
Пауза после сброса перед возобновлением пингов, с (1–3600) — позволяет приостановить опрос хостов при срабатывании сторожа. По умолчанию: 15 с.
Ограничение числа идущих подряд сбросов (0 выкл, 1–255) — ограничивает количество срабатываний сторожа при отсутствии ответов от хостов. Приостановка срабатываний сторожа и восстановление обычного порядка работы после получения ответа от хостов фиксируются в логе. 0 - отключает ограничение. По умолчанию: 0.
Режим сброса — режим срабатывания сторожа. «Вкл» — на линию вывода подается высокий потенциал. «Выкл» — на линию вывода подается низкий потенциал. По умолчанию: Выкл.
Логика срабатывания сброса — определяет условие, при котором сработает сторож.
Не ответил хотя бы один опрашиваемый адрес (A, B, C) — подключенное устройство будет перезагружено, если хотя бы один из адресов не ответил.
Не ответил ни один из опрашиваемых адресов (A, B, C) — подключенное устройство будет перезагружено, только если все указанные для опроса адреса не ответили.
Не ответил адрес A и один из В или С — подключенное устройство будет перезагружено, если не ответил адрес А и какой-либо из адресов В или С, или оба B и C.
Не ответил адрес А, однако ответил B или C — подключенное устройство будет перезагружено только в том случае, если не ответил адрес A, однако обязательно ответил адрес B и/или адрес C. То есть, если все адреса не отвечают, перезагрузка подключенного устройства выполняться не будет.
После установки всех требуемых настроек нажмите кнопку «Применить изменения».
Для лучшего понимания процесса настройки модуля « Сторож» в блоге компании NetPing можно ознакомиться со статьей « Автоматическая перезагрузка зависающего роутера, подключенного к NetPing 2/PWR-220 v3/ETH».
