[Input+RelayV3] 5. Подключение внешних датчиков и исполнительных устройств

Категорически запрещается подключать датчики и внешние модули к устройствам NetPing при включенном питании!

Конфигурирование устройства и получение уведомлений от датчиков см. в документе «Описание встроенного ПО».

Датчики и устройства модельного ряда 1-wire

Датчики модельного ряда 1-Wire включаются в разъемы 1W вилками RJ12 с возможностью использования удлинителей и разветвителей. Максимальная длина шлейфа 1-Wire сети, подключенного к одному разъему, ограничена 50 метрами. К устройству можно подключить суммарно до двух датчиков температуры и до двух датчиков влажности одновременно.

К датчикам 1-wire относятся:

• термодатчик 1-Wire (THS);

• датчик влажности 1-Wire (HS).

Датчики типа «сухой контакт»

Количество подключаемых датчиков типа «cухой контакт» ограничено свободными линиями ввода устройства и суммарным током потребления датчиков, если им требуется дополнительное питание.

Если заводской длины шлейфа не хватает, ее можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга, или самостоятельно при помощи любого провода с сечением не менее 0,4 мм².

Максимально допустимая длина шлейфа — 100 метров.

Двухпроводные датчики

Датчики и иные источники сигнала, которым не требуется дополнительное питание или они запитаны от иных источников питания и оно развязано с сигнальной линией, подключаются к клеммам IN и GND устройства. Полярность подключения не важна, если иное прямо не указано в документации к датчику.

К таким датчикам относятся:

• Датчик наличия 220 В (мод. HRS05005)

• NetPing датчик наличия электропитания 995S1

• Датчик охранный (Извещатель охранный ИО102-20/Б2П, 2м)

• Датчик воздушного потока (модель АМС520)

• и другие.

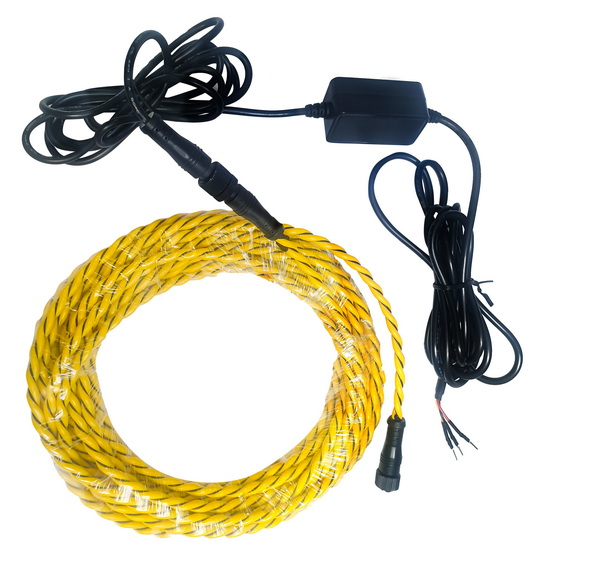

Адаптер для датчика протечки NetPing, мод. WA875

Адаптер не является самостоятельным устройством. Он предназначен для работы совместно с чувствительным кабелем WLC10.

Количество подключаемых адаптеров для датчика протечки NetPing, мод. WA875 ограничено свободными Input-линиями устройства. При подключении ориентируйтесь на цвет термоусадочной трубки на конце провода.

При подключении адаптера:

• "1" — норма;

• "0" — тревога.

Адаптер идет в комплекте с 2-метровым соединительным кабелем. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга, или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 метров.

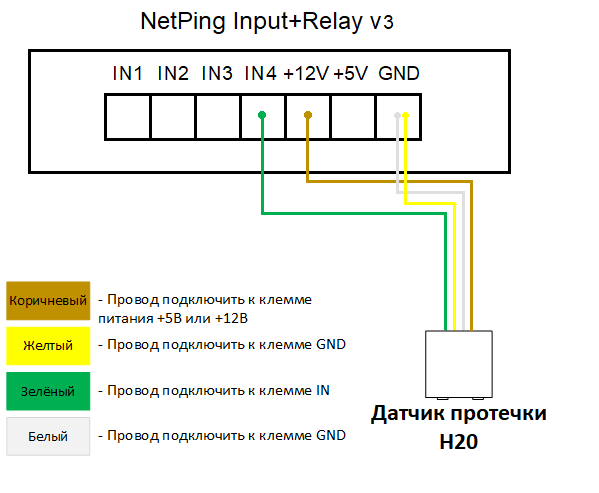

Датчик протечки H2O

Датчик дыма ИДТ-2 (ИП212/101-18-А3R ) исп.01

Схема подключения

Датчик подключается по четырёхпроводной линии.

Для подключения датчика дыма к контроллеру используйте следующую таблицу соответствия и схему подключения:

Количество подключаемых датчиков ИДТ-2 (ИП212/101-18-А3R ) исп.01 не более 4 шт.

Монтажные особенности

• Датчик поставляется с отдельным кабелем, оснащённым наконечниками, и подключается пользователем вручную. При необходимости длину кабеля можно увеличить с помощью удлинителей Удлинитель (4м) NetPing, мод. Cable 4, которые допускается соединять последовательно. Также допускается использование пользовательского кабеля сечением не менее 0.4 мм².

• Максимально допустимая длина шлейфа — 100 метров.

Сброс состояния датчика

После сработки датчика его состояние не возвращается в норму автоматически.

Сброс выполняется кратковременным отключением питания датчика. Для дистанционного управления питанием следует использовать встроенное реле контроллера.

Отключение питания может быть выполнено:

• через web-интерфейс контроллера;

• по HTTP API;

• по SNMP.

Длительность отключения питания должна быть от 1 до 3 секунд.

Настройка параметров

• Настройка параметров датчика осуществляется через web-интерфейс в соответствующем разделе конфигурации.

ВАЖНО

• Данное решение предназначено для мониторинга и оповещения. Оно не заменяет сертифицированные системы пожарной сигнализации (АПС).

• Датчики дыма, подключённые к контроллерам NetPing, не предназначены для гарантированного обнаружения и своевременного оповещения о возгорании.

• Система может не зафиксировать сработку датчика дыма, уведомление может не быть доставлено или оператор может не заметить сообщение (при сработке уведомление отправляется только один раз).

• Если датчик сработал, уведомление отправляется только один раз. При его пропуске повторного уведомления не будет.

• Для обеспечения противопожарной защиты необходимо использовать сертифицированные системы пожарной сигнализации.

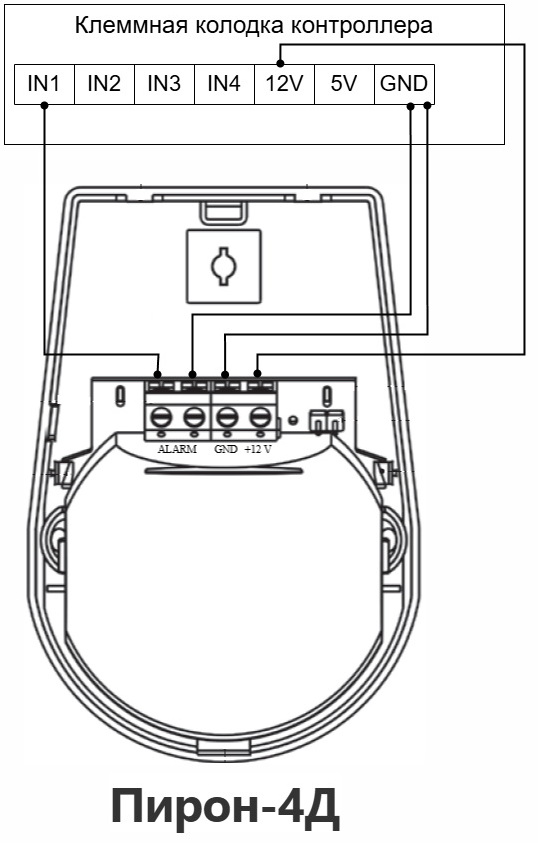

Датчики движения Пирон-4Д

Датчик движения подключается четырёхпроводной линией в соответствии с таблицей:

Важно!

• Количество подключаемых датчиков — не более 4 шт.

Датчик идёт в комплекте с кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа 100 метров.

Исполнительные устройства

Количество исполнительных устройств ограничено свободными встроенными реле устройства и суммарным током потребления устройств в активном режиме.

Если заводской длины шлейфа не хватает, ее можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга, или самостоятельно при помощи любого провода с сечением не менее 0,4 мм².

Максимально допустимая длина шлейфа 100 метров.

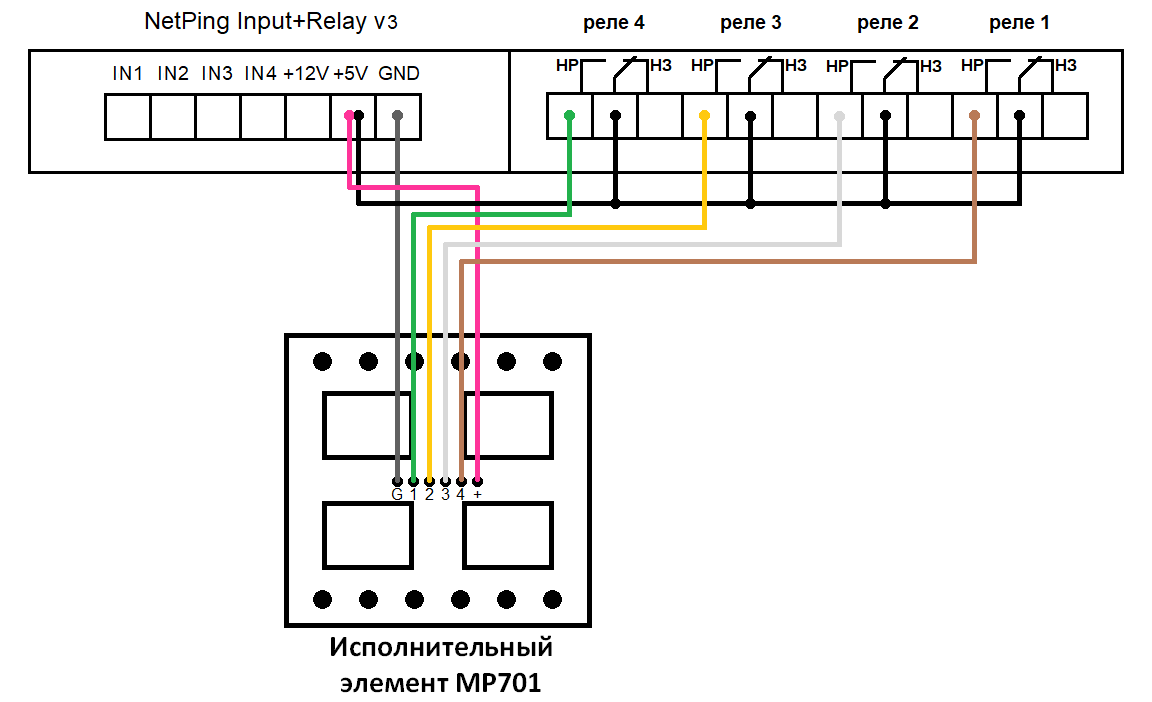

MP701 Исполнительный элемент (4 независимых канала по 2 кВт 10А)

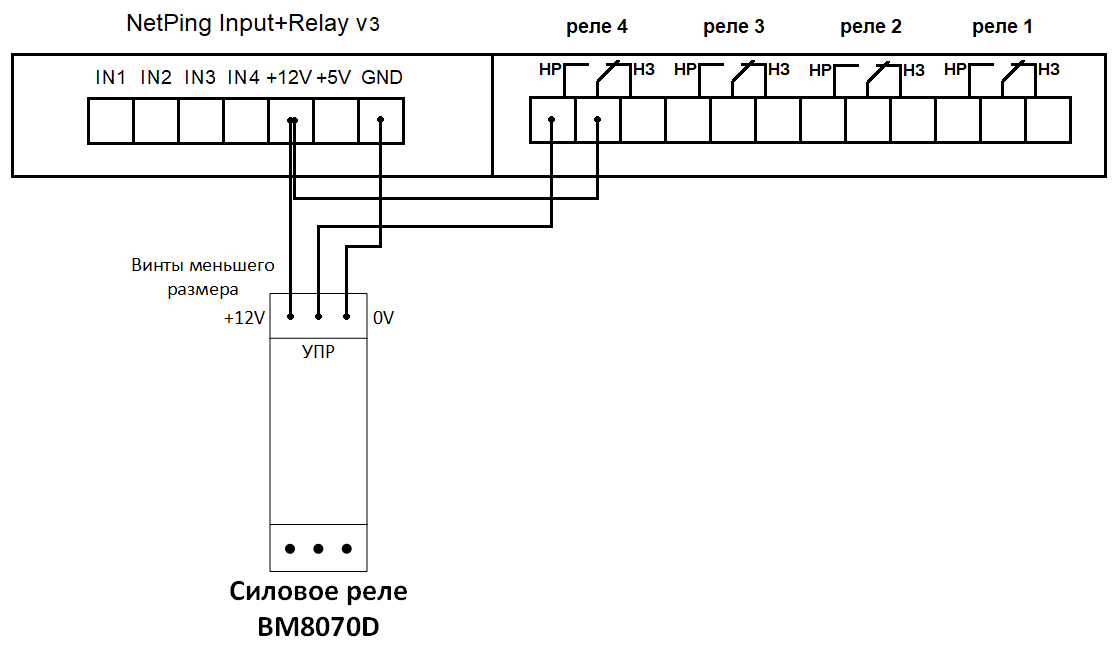

Силовое реле BM8070D

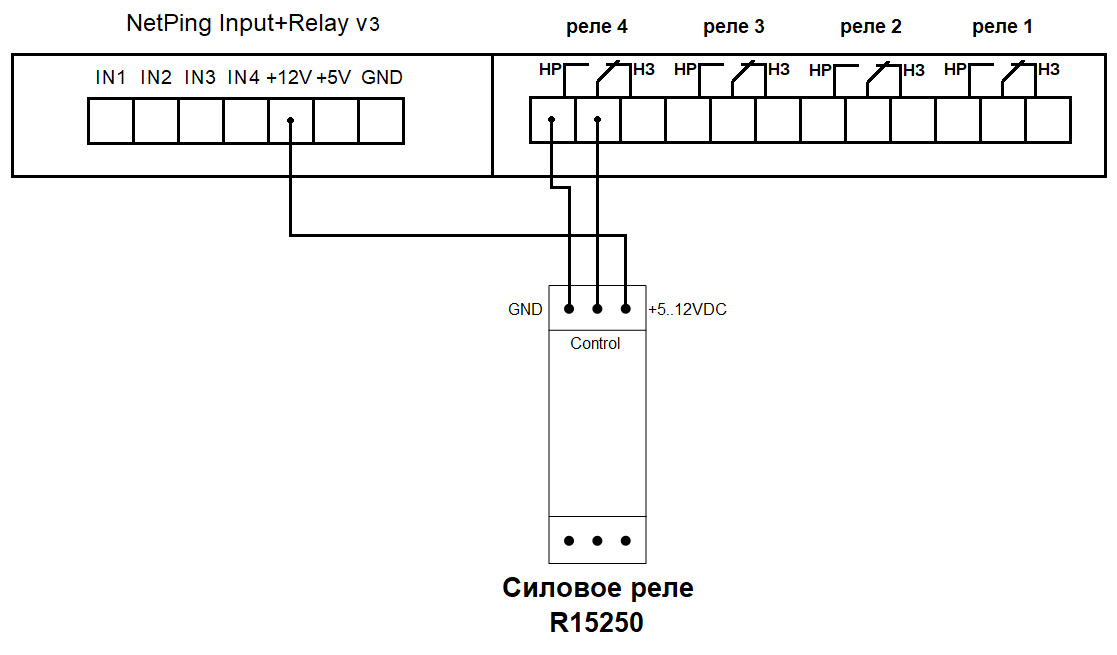

Силовое реле R15250

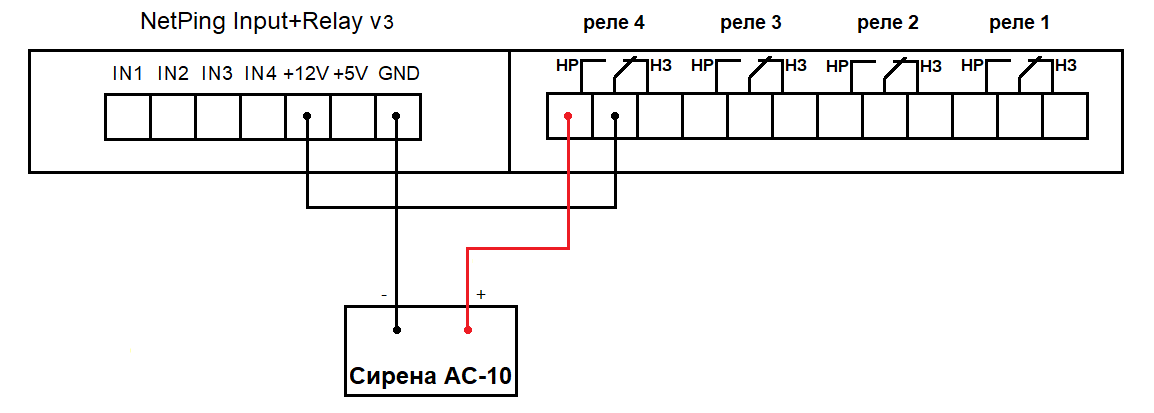

Сирена АС-10

• Реле «Вкл» — сирена включена;

• Реле «Выкл» — сирена выключена.

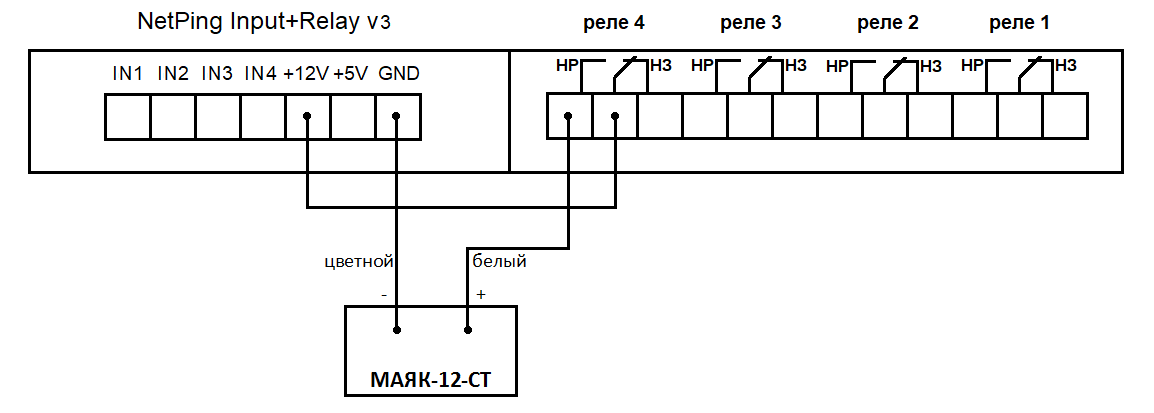

Маяк 12-СТ

• Реле «Вкл» — маяк включен;

• Реле «Выкл» — маяк выключен.

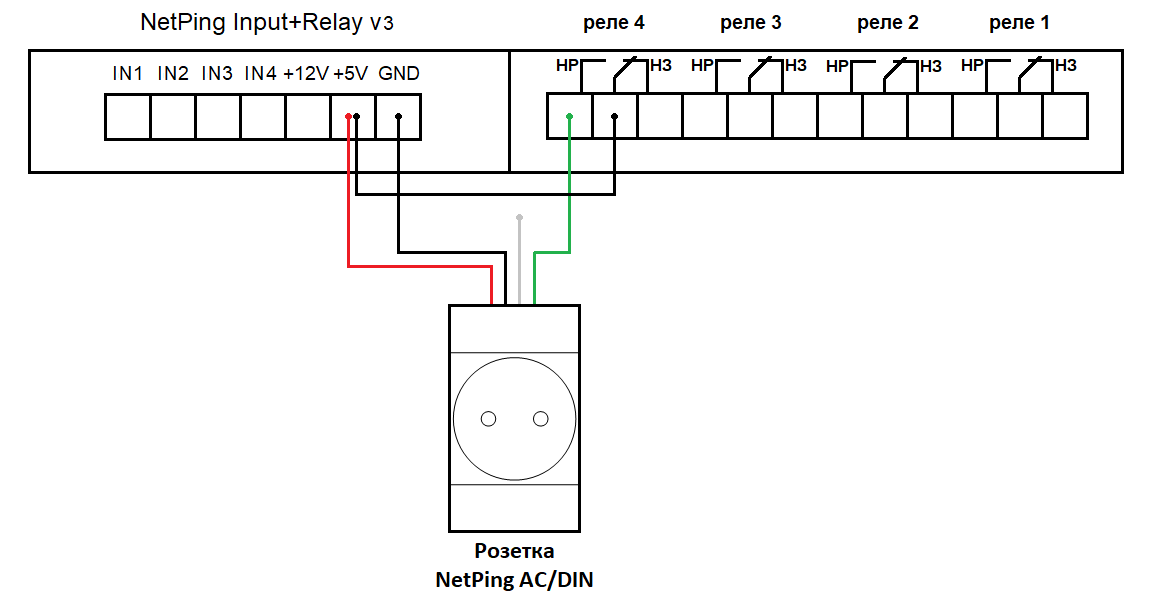

Розетка NetPing AC/DIN

При подключении NetPing AC/DIN к реле:

• Реле «Вкл» — напряжение отсутствует на розетке;

• Реле «Выкл» — напряжение имеется на розетке.
