3.5. [DKSF 5682.2] Отправка SNMP TRAP

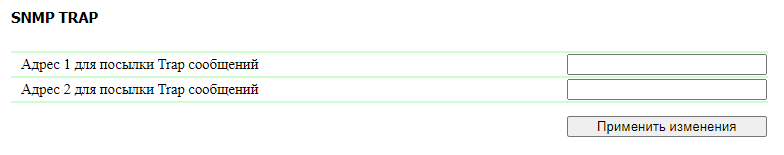

SNMP Trap уведомления отправляются при возникновении событий, указанных в настройках объектов устройства, например, при изменении состояния линии входа или срабатывании «сторожа». Настройка IP адресов для отправки SNMP TRAP сообщений осуществляется на странице «НАСТРОЙКИ» веб-интерфейса устройства. Данная группа настроек позволяет задавать до двух адресов, на которые будут отсылаться SNMP TRAP.

Адрес для посылки Trap-сообщений — позволяет указать IP-адрес или имя хоста, на который будут отправляться SNMP TRAP-уведомления. Уведомления отправляются на UDP-порт 162. По умолчанию: адрес не задан.

После установки всех требуемых настроек нажмите кнопку «Применить изменения».

Для того, что бы настроить отправку SNMP TRAP сообщений, нужно:

1. На странице «НАСТРОЙКИ» в разделе SNMP TRAP настроить адрес и UDP-порт основного и при необходимости дополнительного приемника TRAP-уведомлений.

2. На страницах датчиков и линий в диалогах настройки уведомлений включить флажки событий, отправляющих TRAP-уведомления.

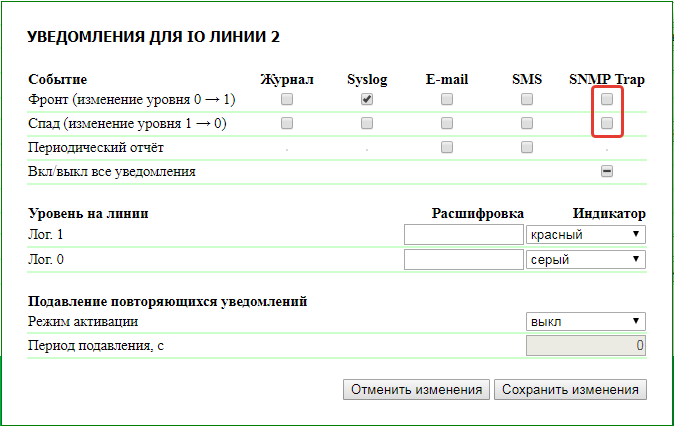

SNMP TRAP-сообщения линий входа

Фронт (изменение уровня 0->1) — отправка SNMP TRAP-сообщений при изменении логического уровня на входе с низкого на высокий.
Спад (изменение уровня 1->0) — отправка SNMP TRAP-сообщений при изменении логического уровня на входе с высокого на низкий.

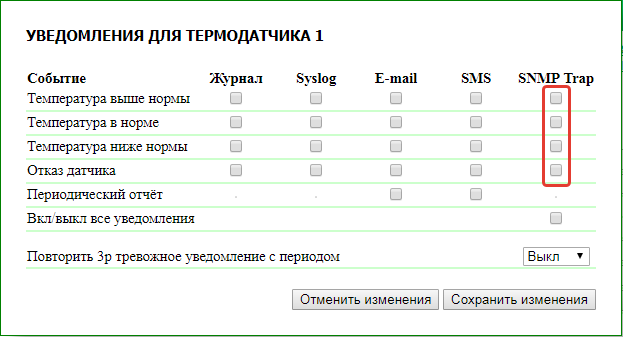

SNMP TRAP-сообщения от датчиков температуры

Температура выше нормы — отправка SNMP TRAP-сообщений при превышении верхней границы нормы, указанной для датчика.
Температура в норме — отправка SNMP TRAP-сообщений, если температура на термодатчике вернулась в указанный диапазон.
Температура ниже нормы — отправка SNMP TRAP-сообщений при падении температуры ниже порога, указанного для датчика.
Отказ датчика — отправка SNMP TRAP-сообщения при отказе датчика.

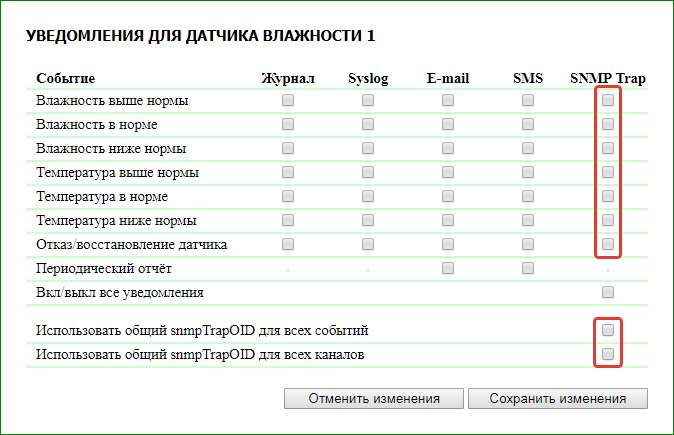

SNMP TRAP-сообщения от датчиков влажности

Влажность выше нормы — отправка SNMP TRAP-сообщений при превышении значения относительной влажности выше верхней границы диапазона нормы, заданной для датчика.
Влажность в норме — отправка SNMP TRAP-сообщений, если относительная влажность вернулась в диапазон нормы.
Влажность ниже нормы — отправка SNMP TRAP-сообщений, если значение относительной влажности опустилось ниже нормы.
Температура выше нормы — отправка SNMP TRAP-сообщений при превышении нормальной температуры.
Температура в норме — отправка SNMP TRAP-сообщений, если температура вернулась нормальный диапазон.
Температура ниже нормы — отправка SNMP TRAP-сообщений, если температура опустилась ниже нормы.
Отказ датчика — отправка SNMP TRAP-сообщений при отказе датчика. При отказе датчика влажности отправляются два SNMP Trap-сообщения: одно о влажности, другое о температуре.
Использовать общий snmpTrapOID для всех событий и Использовать общий snmpTrapOID для всех каналов — отправка SNMP TRAP-сообщений для всех событий от всех датчиков влажности единственным snmpTrapOID-сообщением.
