10.2. [DKSF 5682.2] «Сторож»

«Сторож» — это специальный механизм, который позволяет управлять состоянием реле в соответствии с доступностью одного или нескольких хостов сети. Хосты периодически опрашиваются с помощью эхо-запроса (ICMP Echo), и в случае отсутствия ответа кратковременным импульсом (изменением состояния) реле выполняется сброс питания подключенного к реле устройства или иные действия.

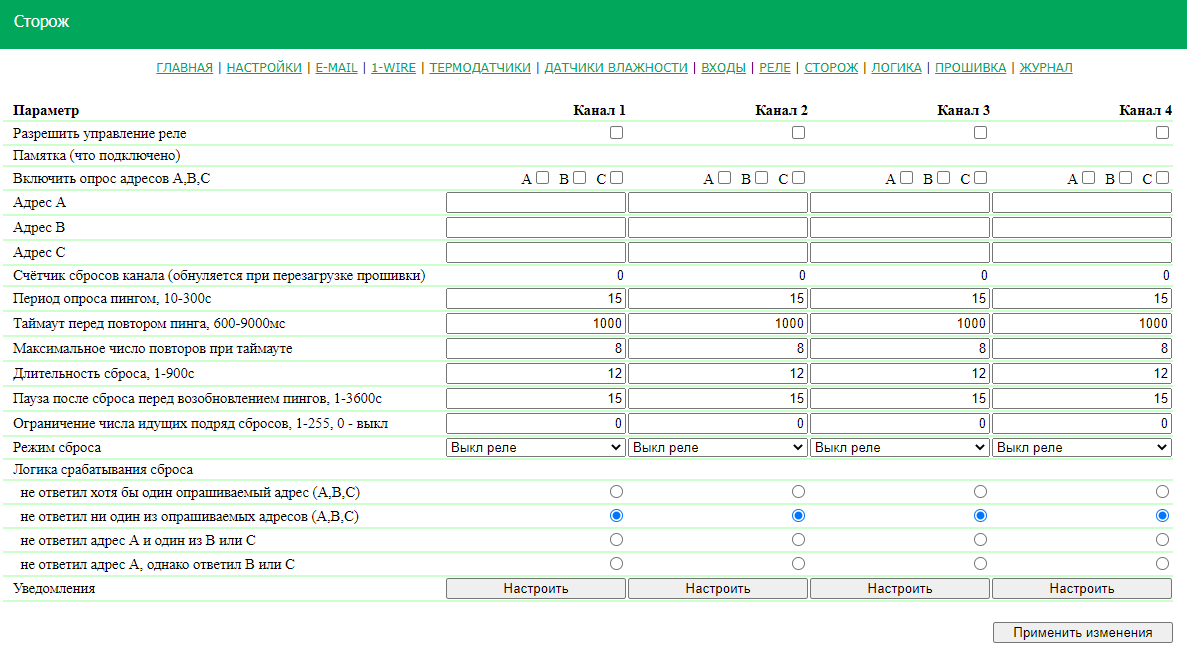

Для настройки модуля «Сторож» необходимо зайти на страницу «СТОРОЖ» веб-интерфейса устройства:

Разрешить управление реле — флажок, который разрешает модулю «Сторож» управлять реле. Каждый канал сторожа управляет соответствующим реле. По умолчанию: чек-бокс не установлен.

Памятка (что подключено) — название реле, заполняется в поле «Памятка» на странице «РЕЛЕ» web-интерфейса устройства.

Включить опрос адресов A, B, C — набор флажков, которые позволяют указывать адреса, участвующие в опросе. По умолчанию: чек-боксы не установлены.

Если ни один из флажков не установлен или не заданы адреса хостов, опрос выполняться не будет и механизм «Сторож» не будет функционировать.

Адрес A (B, C) — поля ввода адресов опрашиваемых хостов. Адрес может быть указан в виде IP-адреса или доменного имени. По умолчанию: адрес не задан.

Счетчик сбросов канала (обнуляется при перезагрузке прошивки) — информационное поле показывает количество срабатываний модуля «Сторож» с момента последней перезагрузки устройства NetPing.

Период опроса пингом, с (10-300) — определяет интервал времени между сеансами опроса хостов. По умолчанию: 15 с.

Тайм-аут перед повтором пинга, мс (600-9000) — время ожидания ответа на эхо-запрос. Тайм-аут выбирается из соображений типичной скорости ответа устройства с учетом задержек в сети. По умолчанию: 1000 мс.

Максимальное число повторов при тайм-ауте — определяет максимальное число попыток получить ответ от опрашиваемого хоста. Желательно, чтобы период опроса пингом превышал время ожидания ответа для всех повторов, иначе новый цикл будет отложен до завершения указанного числа повторов. По умолчанию: 8.

Длительность сброса, с (1-900) — время на которое реле меняет свое состояние при срабатывании сторожа. По умолчанию: 12 с.

Пауза после сброса перед возобновлением пингов, с (1-3600) — позволяет приостановить опрос хостов при срабатывании сторожа. По умолчанию: 15 с.

Ограничение числа идущих подряд сбросов (0 выкл, 1-255) — ограничивает количество срабатываний сторожа при отсутствии ответов от хостов. Приостановка срабатываний сторожа и возобновление обычного порядка работы после получения ответа от хостов фиксируются в логе. 0 - отключает ограничение. По умолчанию: 0.

Режим сброса — режим срабатывания сторожа. «Выкл реле» и «Вкл реле» - переводит реле в состояние «Выкл» и «Вкл» соответственно. По умолчанию: Выкл реле.

Логика срабатывания сброса — определяет условие, при котором будет выполнена перезагрузка подключенного к реле устройства.

Не ответил хотя бы один опрашиваемый адрес (A, B, C) — подключенное устройство будет перезагружено, если хотя бы один из адресов не ответил.

Не ответил ни один из опрашиваемых адресов (A, B, C) — подключённое устройство будет перезагружено, только если все указанные для опроса адреса не ответили.

Не ответил адрес A и один из В или С — подключенное устройство будет перезагружено, если не ответил адрес А и какой-либо из адресов В или С, или оба B и C.

Не ответил адрес А, однако ответил B или C — подключенное устройство будет перезагружено только в том случае, если не ответил адрес A, однако обязательно ответил адрес B и/или адрес C. То есть, если все адреса не отвечают, перезагрузка подключенного устройства выполняться не будет.

После установки всех требуемых настроек нажмите кнопку «Применить изменения».

Если некоторые поля ввода окрашены красным цветом, это означает, что в поле введено некорректное значение. В этом случае необходимо исправить значение параметра и еще раз нажать кнопку «Применить изменения».

Для лучшего понимания процесса настройки модуля «Сторож» в блоге компании NetPing можно ознакомиться со статьей «Автоматическая перезагрузка зависающего роутера, подключенного к NetPing 2/PWR-220 v3/ETH».
