[708G06] 8. Использование IO-линий

Внимание! На линиях ввода/вывода устройства (IO1-IO4) в режиме «выход» 12 В, до 200 мА. При неправильном их использовании подключенное оборудование может выйти из строя.

Устройство оснащено двумя перекидными реле типа «сухой контакт» и четырьмя линиями ввода-вывода (IO).

Линии Input-Output (IO1–IO4), соответствующие контактам IO1–IO4 клеммной колодки устройства, могут использоваться для работы как в режиме «вход» для подключения датчиков, так и в режиме «выход» для управления внешними устройствами. Конфигурирование IO-линий для работы на «вход» или «выход» производится через управляющий web-интерфейс устройства. Все четыре IO-линии могут быть настроены независимо друг от друга.

Управление IO-линиями может осуществляться посредством SNMP-команд, URL-encoded-команд или через web-интерфейс.

Примеры использования линий в режиме «вход»:

  • Контроль открытия дверей серверного шкафа для предотвращения несанкционированного доступа.

  • Обнаружение протечек воды для защиты оборудования от замыканий и повреждений.

  • Контроль наличия воздушного потока для своевременного выявления сбоев в системе охлаждения.

Примеры использования линий в режиме «выход»:

  • Удаленное управление сиреной, освещением, вентилятором.

  • Управление электрозамком, электроворотами на удаленном объекте.

  • Удаленное управление энергоустановкой (дизель-генератор, бензогенератор).

  • Интеграция в охранные системы и эмуляция сработки датчика.

Внимание!

  • Требуется правильное электрическое согласование IO-линий при подключении внешних исполнительных устройств.

  • IO-линии не имеют гальванической развязки с устройством! При использовании реле, коммутирующих цепи 220 В, помните об электробезопасности. Все работы должны проводиться специалистами, имеющими соответствующую квалификацию и допуск к работе с данным напряжением.

Допустимо использование промежуточных реле с напряжением питания от внешнего источника 12 В. Для подключения к IO-линиям может использоваться Управляемая розетка, мод. NetPing AC/DIN или BM8070D Силовое реле 16А/250В на DIN-рейку

Примеры подключения датчиков и исполнительных устройств см. в разделе «[708G06] 9. Подключение внешних датчиков и исполнительных устройств» данного документа.

Для получения более детальной информации обращайтесь в службу технической поддержки support@netping.ru.

Электрические параметры перекидных реле

2 перекидных реле (до 1500 Вт неиндуктивной нагрузки):

  • до 16 А 250 VAC (только для нормально разомкнутого контакта NO);

  • до 6 А 250 VAC (только для нормально замкнутого контакта NC).

DKST 708.19.1 relay label.jpg

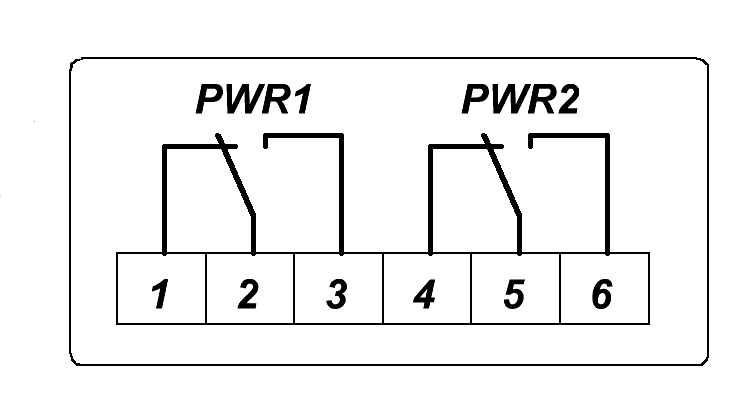

Рис.8.1. Схема работы перекидных реле

Электрические параметры IO-линий

В режиме «выход»:

  • напряжение логической «1»: pull-up +12 В, до 200 мА;

  • напряжение логического «0»: 0 В, до 200 мА.

В режиме «вход»:

  • напряжение логической «1»: > 8 В;

  • напряжение логического «0»: < 3 В.

Внимание! Напряжение на линиях в режиме «вход» не должно превышать 12 В.
