[708G06] 7. Подключение, установка и первоначальная настройка устройства
Внимание! Категорически запрещается устанавливать SIM-карту, подключать GSM-антенну, датчики и внешние модули к устройству NetPing GSM Gateway 708G06 при включенном питании!
Шаг 1
Извлеките устройство из упаковки.
Шаг 2
Подключите GSM-антенну к разъёму GSM ANT.

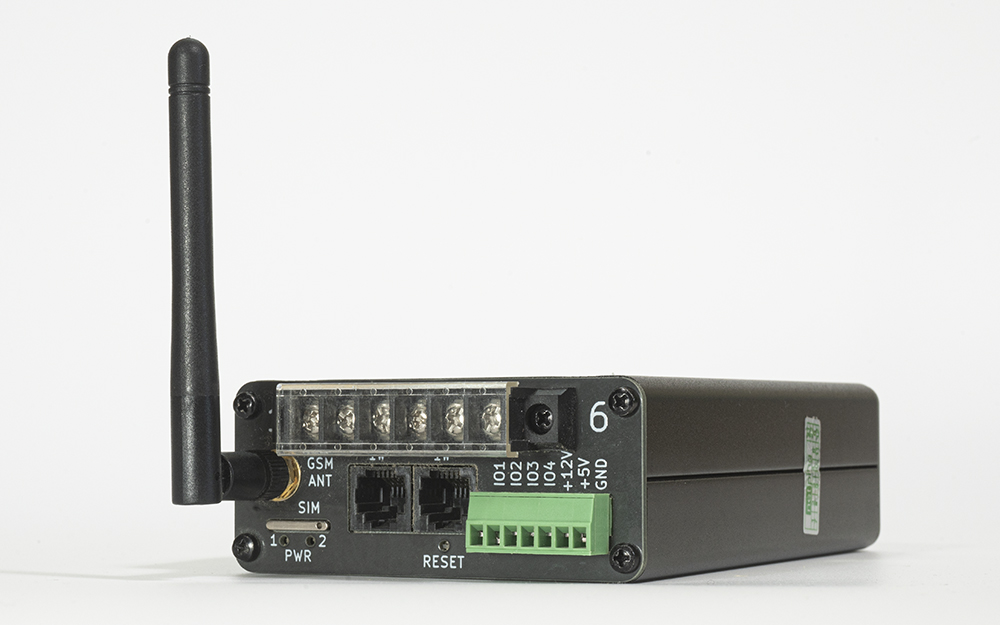

Рис.7.1. Подключение GSM антенны
Шаг 3
Вставьте SIM-карту формата nano-SIM в соответствующий слот. Чтобы извлечь лоток для SIM-карты, вставьте ключ для SIM-карт (скрепку) в отверстие.

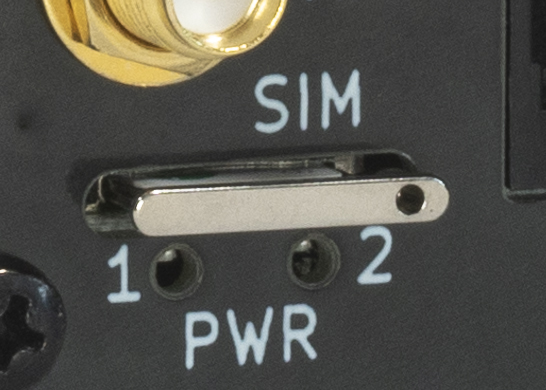

Рис.7.2. Установка SIM-карты
Шаг 4
Подключите Ethernet-кабель к порту LAN для доступа к локальной сети.
Шаг 5
Подключите внешние датчики и/или нагрузки в соответствии с разделом документации: «Подключение внешних датчиков и исполнительных устройств».
Шаг 6
Подключите блок питания устройства к разъему DC in и к розетке электропитания.

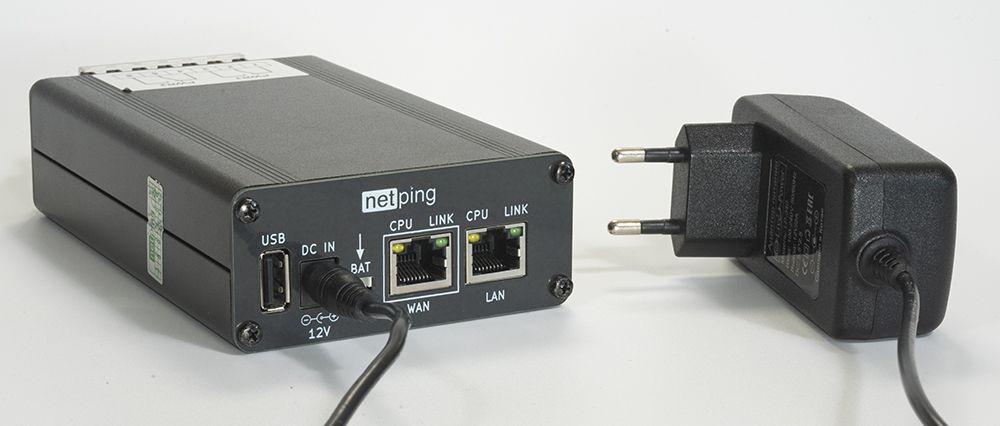

Рис.7.3. Подключение блока питания
Шаг 7
Откройте web-браузер и перейдите по адресу:http://<IP-адрес устройства>
IP-адрес устройства:
Если DHCP-сервер доступен в локальной сети — адрес будет выдан автоматически.
Если DHCP-сервер недоступен — устройство использует статический IP:
192.168.0.100.
Авторизуйтесь с данными по умолчанию:
Логин: visor
Пароль: ping
Шаг 9
Настройте специализированное ПО NetPing для работы с подключёнными датчиками и устройствами.
Подробные инструкции — в документе «Описание встроенного ПО».
