[708G06] 6. Разъемы и элементы индикации

Элемент

Назначение

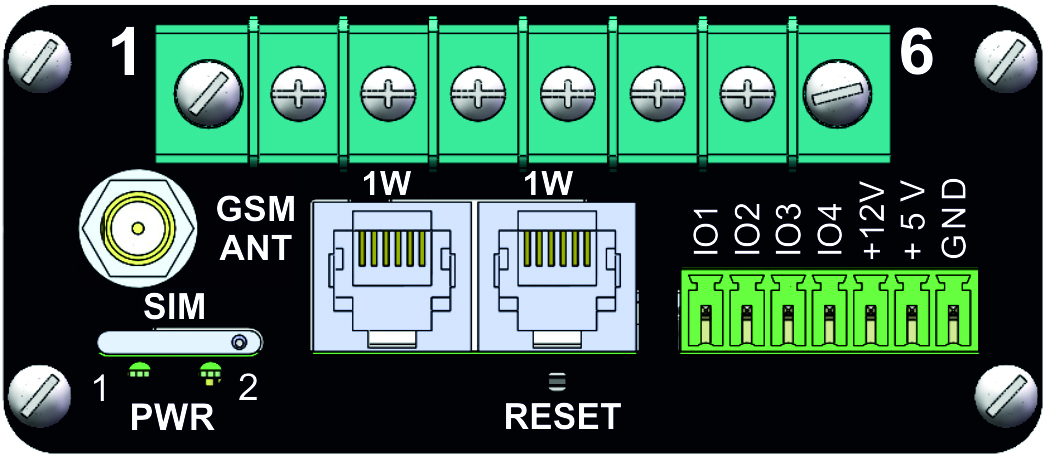

Релейные выходы (1–6)

2 перекидных реле (клеммник DG25H-A-06P-13-00A(H)), до 1500 Вт неиндуктивной нагрузки:

• до 16 А 250 VAC (только для контакта NO);

• до 6 А 250 VAC (только для контакта NC).

GSM ANT

Разъем для подключения внешней GSM-антенны (SMA с гнездовой частью).

1W

Порты для подключения 1-Wire-датчиков (2 разъема RJ-12).

SIM

Слот для установки SIM-карты (тип nano SIM). Чтобы извлечь лоток для SIM-карты, вставьте ключ для SIM-карт (скрепку) в отверстие.

PWR1, PWR2

Cветодиоды индикации включенного реле.

IO1–IO4

Клеммы линий ввода/вывода устройства.

В режиме Input: pull-up к +12 V, лог. «1» — выше 8 В. лог. «0» — ниже 3 В.

В режиме Output: лог. «1» = +12 V ток до 0,2 А, лог. «0» = 0 V ток до 0,2 А.

+5V, +12V, GND

Клеммы питания и общий контакт.

+5 В для питания внешних датчиков: 0,3 А

+12 В для питания внешних датчиков: 0,2 А (включая ток, потребляемый IO-линиями)

RESET

Кнопка Reset для перезагрузки устройства (при коротком нажатии) и сброса устройства к заводским настройкам (при удержании кнопки более 10 секунд).

Элемент

Назначение

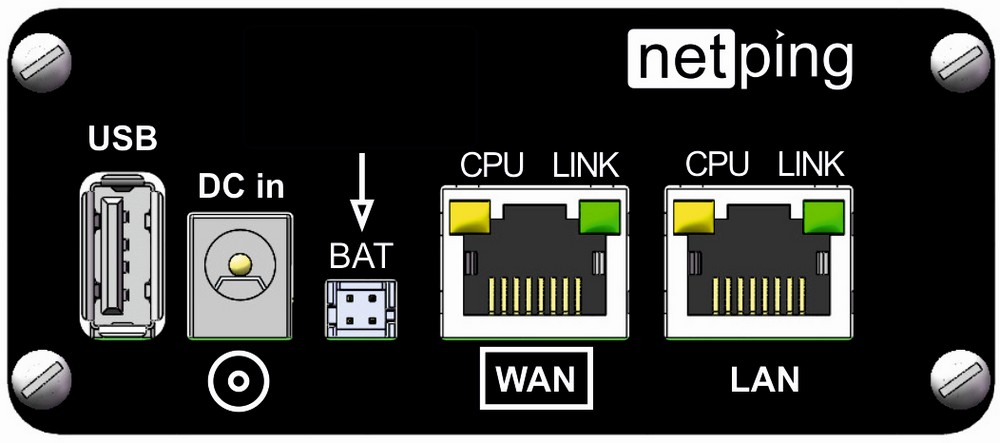

USB

Порт USB 2.0 (тип А).

DC IN

Входной разъём питания (DJK-02A).

BAT

Разъем для подключения внешнего батарейного модуля (P20J1L-04).

WAN

Порт Ethernet 10/100 BASE-T - LAN.

LAN

Порт Ethernet 10/100 BASE-T - WAN.
