8. [DKSO 708.1.5] Настройка цифровых датчиков

Устройство поддерживает два типа датчиков:

• Локальные 1-Wire датчики, подключённые к портам 1-Wire устройства:

  • THS — датчик температуры.

  • HS — комбинированный датчик температуры и влажности.

• Удалённые датчики, подключённые к другим устройствам и доступные по протоколу SNMP.

Для настройки цифровых датчиков необходимо перейти на страницу Службы → Цифровые датчики.

Вкладка «Статус»

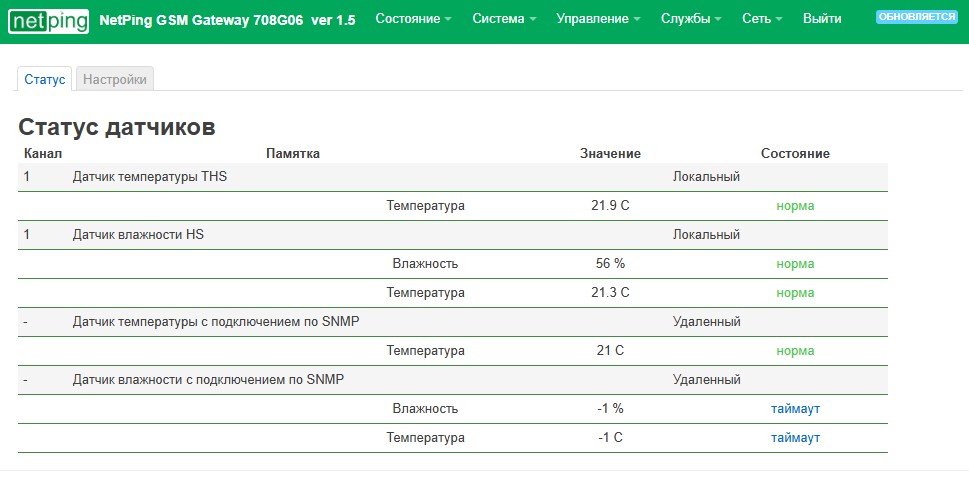

Во вкладке Статус (Рис. 8.1.) отображается список подключенных датчиков с их основными параметрами:

• Канал — уникальный индекс датчика, по которому к нему можно обращаться через SNMP.

Например:

При присвоении канала №1 датчику THS значение температуры будет доступно по OID с индексом 1:
.1.3.6.1.4.1.25728.8800.1.1.2.1

При присвоении канала №2 датчику THS значение температуры будет доступно по OID с индексом 2:
.1.3.6.1.4.1.25728.8800.1.1.2.2

• Памятка — пользовательское имя или описание датчика.

• Значение — текущее значение температуры или влажности, полученное от датчика.

• Тип — тип датчика:

  • Локальный — 1-Wire датчик, подключенный к устройству.

  • Удалённый — датчик, опрашиваемый по протоколу SNMP.

• Состояние — текущее состояние датчика (Норма/Таймаут/Ошибка).

Вкладка «Настройки»

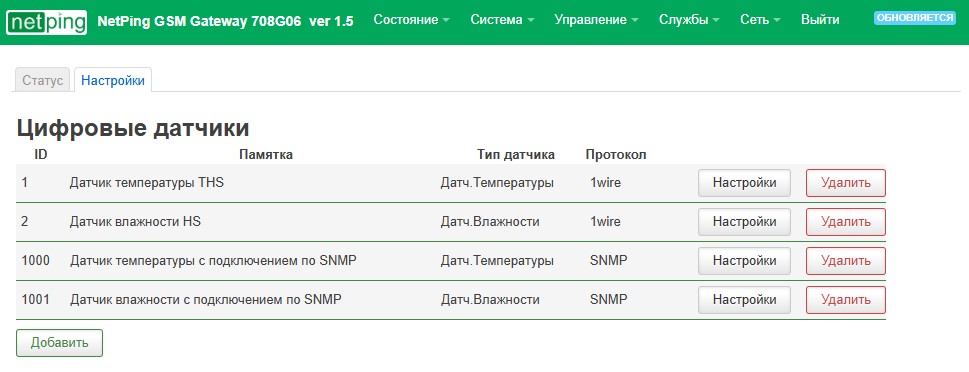

Во вкладке Настройки (Рис. 8.2.) отображается список подключенных датчиков с дополнительными параметрами и элементами управления:

• ID — идентификатор, присвоенный системой датчику. Для локальных датчиков ID принимает значение от 1 до 4, для удалённых — от 1000. Используется при настройке уведомлений и отчетов.

• Памятка — пользовательское имя или описание датчика.

• Тип датчика — тип подключенного датчика: температуры или влажности.

• Протокол — используемый интерфейс: 1-Wire или SNMP.

• Настройки — кнопка вызова окна настройки датчика.

• Удалить — кнопка удаления датчика.

Добавление локального датчика температуры

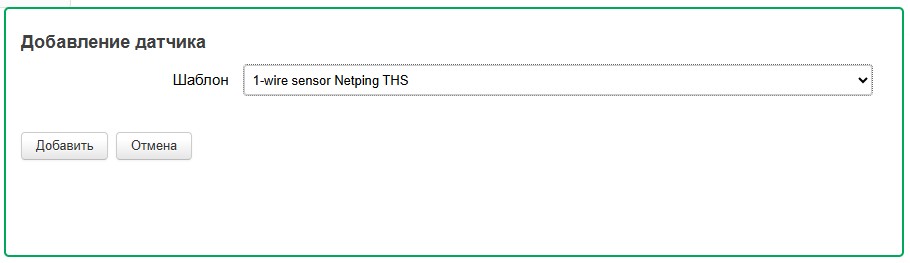

Для добавления датчика температуры THS нажать кнопку Добавить (Рис. 8.2.). Откроется окно добавления датчика (Рис. 8.3.):

В выпадающем списке Шаблон выбрать 1-wire sensor Netping THS.

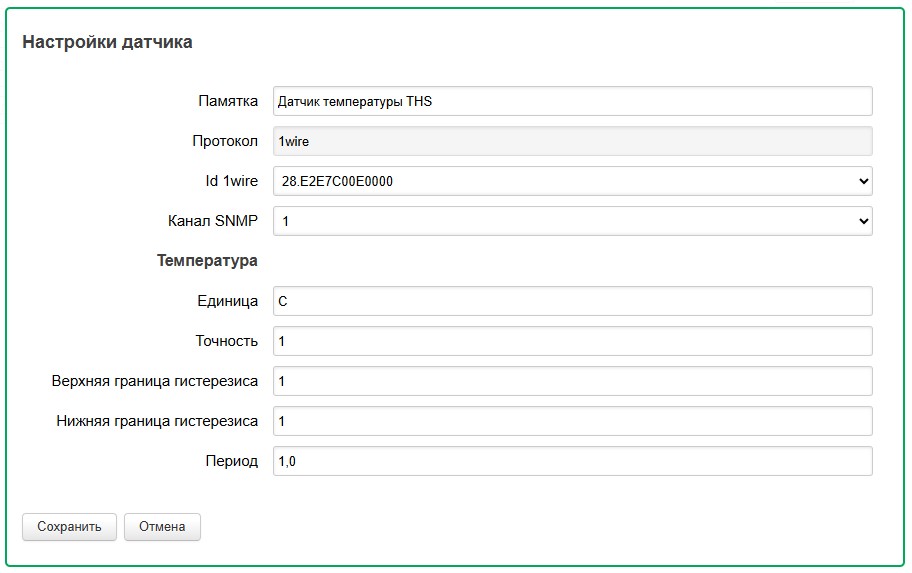

Нажать кнопку Добавить. Откроется окно настройки датчика (Рис. 8.4.):

• Памятка — пользовательское имя или описание датчика.

• Протокол — протокол работы датчика.

• Id 1wire — выпадающее меню для выбора датчика, подключённого к порту 1-Wire, по его уникальному идентификатору.

Внимание! Если список пуст, возможны следующие причины:

• Датчик не подключён к устройству.

• Подключённые датчики не определяются.

• Все обнаруженные датчики уже добавлены в систему и используются.

• Канал SNMP — уникальный индекс датчика, по которому к нему можно обращаться через SNMP.

Температура

• Единица — обозначение единицы измерения температуры. Отображается в списке датчиков во вкладке Статус.

• Точность — количество десятичных знаков в значении температуры (точность) от 0 до 9.

• Верхняя граница гистерезиса — минимальный интервал, на который значение температуры должно измениться с момента предыдущего события в большую сторону, чтобы было сформировано новое событие об изменении температуры. Сформированные события используются для уведомлений.

• Нижняя граница гистерезиса — минимальный интервал, на который значение температуры должно измениться с момента предыдущего события в меньшую сторону, чтобы было сформировано новое событие об изменении температуры. Сформированные события используются для уведомлений.

• Период — интервал опроса датчика в секундах.

После настройки датчика нажать кнопку Сохранить.

Добавление локального датчика влажности

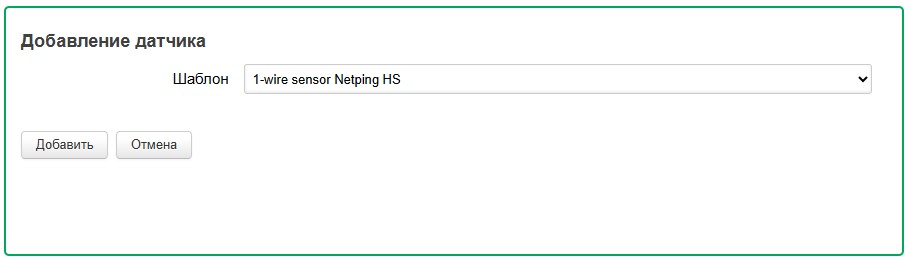

Для добавления датчика влажности HS нажать кнопку Добавить (Рис. 8.2.). Откроется окно добавления датчика (Рис. 8.5.):

В выпадающем списке Шаблон выбрать 1-wire sensor Netping HS.

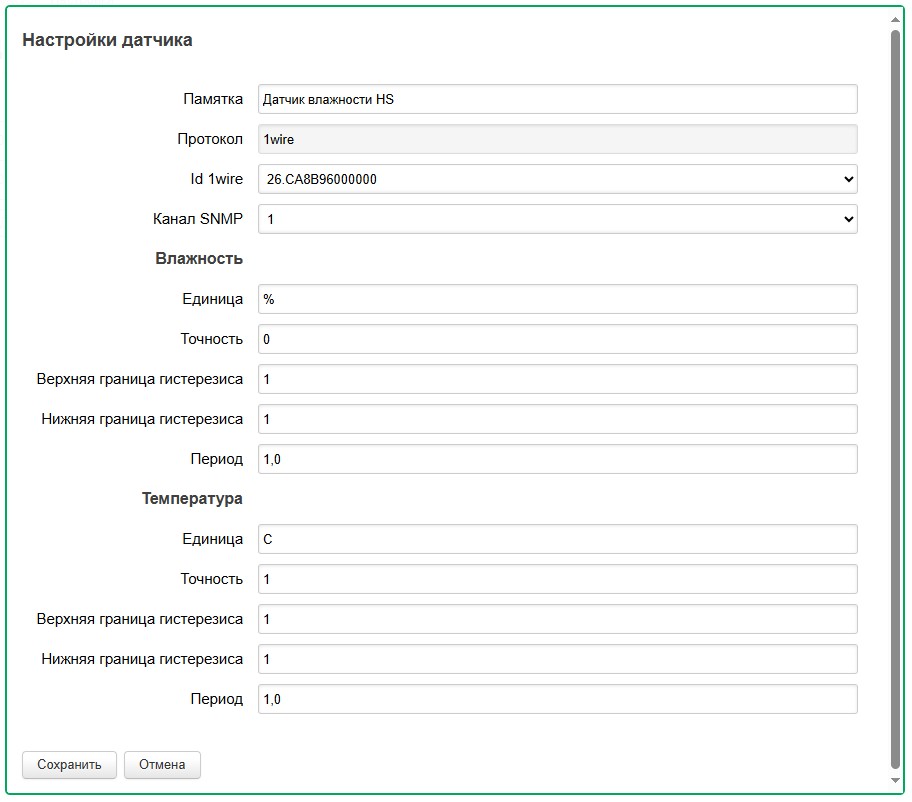

Нажать кнопку Добавить. Откроется окно настройки датчика (Рис. 8.7.):

• Памятка — пользовательское имя или описание датчика.

• Протокол — протокол работы датчика.

• Id 1wire — выпадающее меню для выбора датчика, подключённого к порту 1-Wire, по его уникальному идентификатору.

Внимание! Если список пуст, возможны следующие причины:

• Датчик не подключён к устройству,

• Подключённые датчики не определяются,

• Все обнаруженные датчики уже добавлены в систему и используются.

• Канал SNMP — уникальный индекс датчика, по которому к нему можно обращаться через SNMP.

Влажность

• Единица — обозначение единицы измерения влажности. Отображается в списке датчиков во вкладке Статус.

• Точность — количество десятичных знаков в значении влажности (точность) от 0 до 9.

• Верхняя граница гистерезиса — минимальный интервал, на который значение влажности должно измениться с момента предыдущего события в большую сторону, чтобы было сформировано новое событие об изменении влажности. Сформированные события используются для уведомлений.

• Нижняя граница гистерезиса — минимальный интервал, на который значение влажности должно измениться с момента предыдущего события в меньшую сторону, чтобы было сформировано новое событие об изменении влажности. Сформированные события используются для уведомлений.

• Период — интервал опроса датчика в секундах.

Температура

• Единица — обозначение единицы измерения температуры. Отображается в списке датчиков во вкладке Статус.

• Точность — количество десятичных знаков в значении температуры (точность) от 0 до 9.

• Верхняя граница гистерезиса — минимальный интервал, на который значение температуры должно измениться с момента предыдущего события в большую сторону, чтобы было сформировано новое событие об изменении температуры. Сформированные события используются для уведомлений.

• Нижняя граница гистерезиса — минимальный интервал, на который значение температуры должно измениться с момента предыдущего события в меньшую сторону, чтобы было сформировано новое событие об изменении температуры. Сформированные события используются для уведомлений.

• Период — интервал опроса датчика в секундах.

После настройки датчика нажать кнопку Сохранить.

Добавление удаленного датчика THS

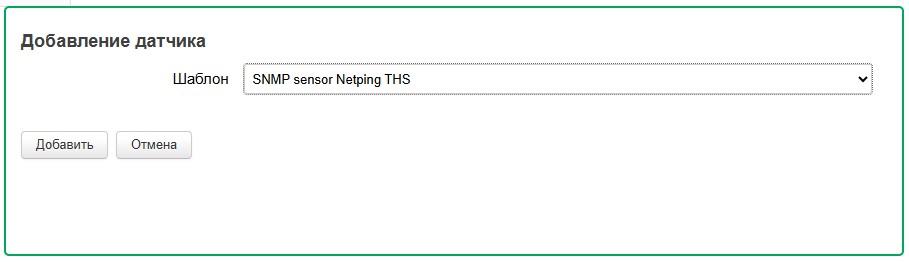

Для добавления датчика температуры THS, подключенного к удаленному устройству, нажать кнопку Добавить (Рис. 8.2.). Откроется окно добавления датчика (Рис. 8.8.):

В выпадающем списке Шаблон выбрать SNMP sensor Netping THS.

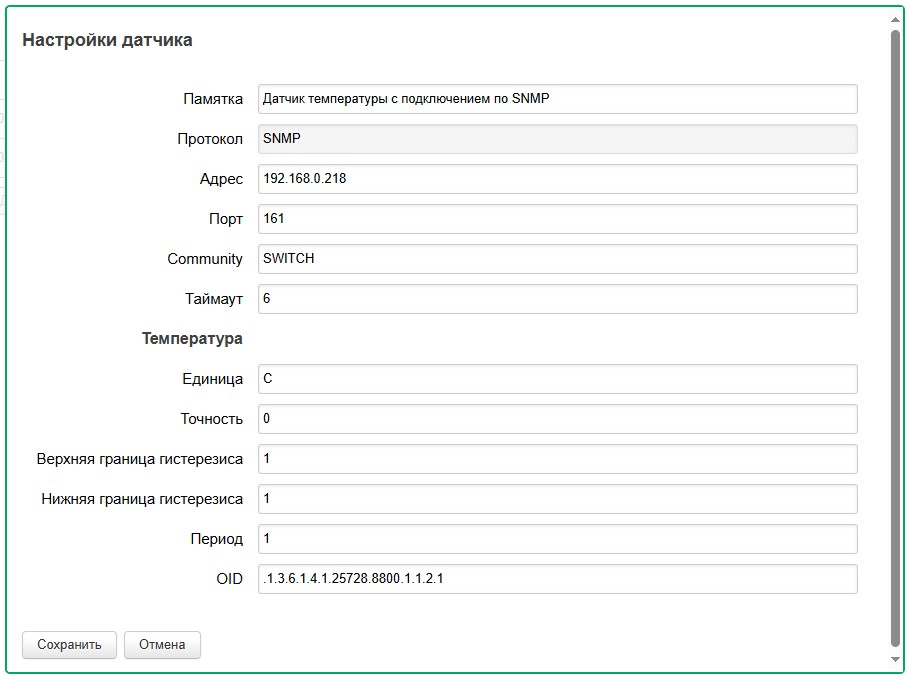

Нажать кнопку Добавить. Откроется окно настройки датчика (Рис. 8.9.):

• Памятка — пользовательское имя или описание датчика.

• Протокол — протокол работы датчика.

• Адрес — адрес удаленного устройства с SNMP-агентом (IP-адрес или домен).

• Порт — UDP-порт, на котором работает SNMP-агент.

• Community — имя community (строка доступа) для операций чтения для SNMP-агента.

• Таймаут — время в секундах, в течение которого ожидается ответ от SNMP-агента на удаленном устройстве.

Температура

• Единица — обозначение единицы измерения температуры. Отображается в списке датчиков во вкладке Статус.

• Точность — количество десятичных знаков в значении температуры (точность) от 0 до 9.

• Верхняя граница гистерезиса — минимальный интервал, на который значение температуры должно измениться с момента предыдущего события в большую сторону, чтобы было сформировано новое событие об изменении температуры. Сформированные события используются для уведомлений.

• Нижняя граница гистерезиса — минимальный интервал, на который значение температуры должно измениться с момента предыдущего события в меньшую сторону, чтобы было сформировано новое событие об изменении температуры. Сформированные события используются для уведомлений.

• Период — интервал опроса датчика в секундах.

• OID — числовой идентификатор параметра на удалённом устройстве, по которому запрашиваются данные с датчика. Значение, возвращаемое по указанному OID, должно быть типа Integer.

По умолчанию при добавлении датчика THS, подключенного к удалённому устройству, подставляется OID температуры c датчика THS для устройств NetPing с индексом 1:
.1.3.6.1.4.1.25728.8800.1.1.2.1

Индекс в OID — это последнее число в идентификаторе, которое указывает на конкретный датчик на устройстве. Например, в OID .1.3.6.1.4.1.25728.8800.1.1.2.1 индекс 1 означает первый датчик.

Если к удаленному устройству подключено несколько датчиков, необходимо изменить индекс в OID на соответствующий номер (индекс) конкретного датчика. Например:

• для первого датчика — .1.3.6.1.4.1.25728.8800.1.1.2.1

• для второго датчика — .1.3.6.1.4.1.25728.8800.1.1.2.2

• для третьего датчика — .1.3.6.1.4.1.25728.8800.1.1.2.3
  и так далее.

После настройки датчика нажать кнопку Сохранить.

Добавление удаленного датчика HS

Для добавления датчика влажности HS, подключенного к удаленному устройству, нажать кнопку Добавить (Рис. 8.2.). Откроется окно добавления датчика (Рис. 8.10.):

В выпадающем списке Шаблон выбрать SNMP sensor Netping HS.

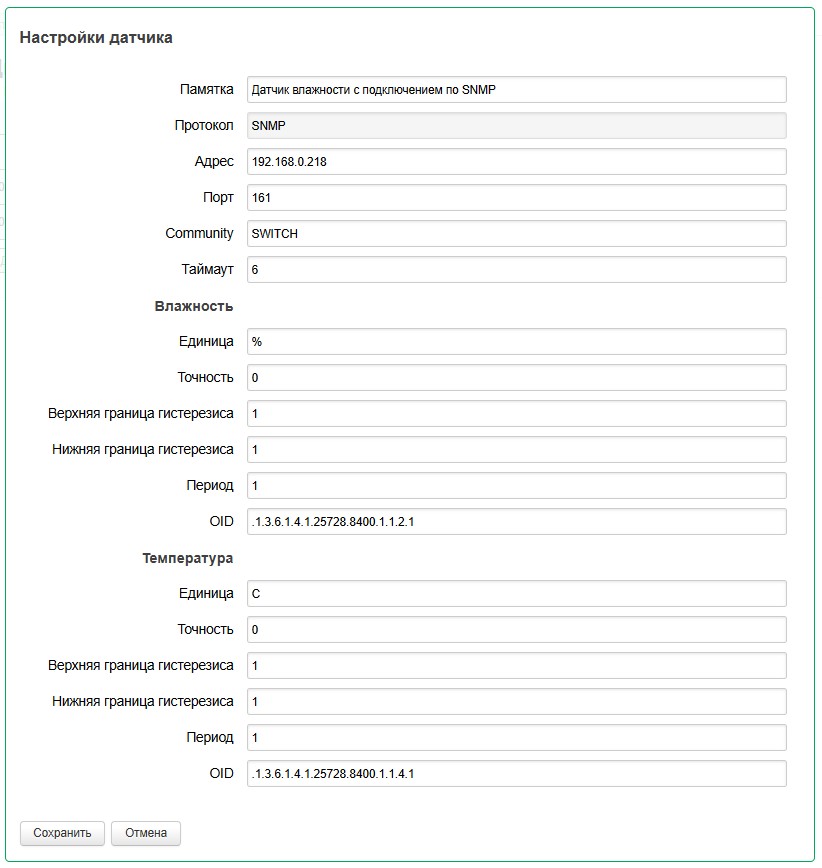

Нажать кнопку Добавить. Откроется окно настройки датчика (Рис. 8.11.):

• Памятка — пользовательское имя или описание датчика.

• Протокол — протокол работы датчика.

• Адрес — адрес удаленного устройства с SNMP-агентом (IP-адрес или домен).

• Порт — UDP-порт, на котором работает SNMP-агент.

• Community — имя community (строка доступа) для операций чтения для SNMP-агента.

• Таймаут — время в секундах, в течение которого ожидается ответ от SNMP-агента на удаленном устройстве.

Влажность

• Единица — обозначение единицы измерения влажности. Отображается в списке датчиков во вкладке Статус.

• Точность — количество десятичных знаков в значении влажности (точность) от 0 до 9.

• Верхняя граница гистерезиса — минимальный интервал, на который значение влажности должно измениться с момента предыдущего события в большую сторону, чтобы было сформировано новое событие об изменении влажности. Сформированные события используются для уведомлений.

• Нижняя граница гистерезиса — минимальный интервал, на который значение влажности должно измениться с момента предыдущего события в меньшую сторону, чтобы было сформировано новое событие об изменении влажности. Сформированные события используются для уведомлений.

• Период — интервал опроса датчика в секундах.

• OID — числовой идентификатор параметра на удалённом устройстве, по которому запрашиваются данные о влажности с датчика. Значение, возвращаемое по указанному OID, должно быть типа Integer.

По умолчанию при добавлении датчика HS, подключенного к удалённому устройству, подставляется OID влажности c датчика HS для устройств NetPing с индексом 1:
.1.3.6.1.4.1.25728.8400.1.1.2.1

Индекс в OID — это последнее число в идентификаторе, которое указывает на конкретный датчик на устройстве. Например, в OID .1.3.6.1.4.1.25728.8400.1.1.2.1 индекс 1 означает первый датчик.

Если к удаленному устройству подключено несколько датчиков, необходимо изменить индекс в OID на соответствующий номер (индекс) конкретного датчика. Например:

• для первого датчика — .1.3.6.1.4.1.25728.8400.1.1.2.1

• для второго датчика — .1.3.6.1.4.1.25728.8400.1.1.2.2

• для третьего датчика — .1.3.6.1.4.1.25728.8400.1.1.2.3
  и так далее.

Температура

• Единица — обозначение единицы измерения температуры. Отображается в списке датчиков во вкладке Статус.

• Точность — количество десятичных знаков в значении температуры (точность) от 0 до 9.

• Верхняя граница гистерезиса — минимальный интервал, на который значение температуры должно измениться с момента предыдущего события в большую сторону, чтобы было сформировано новое событие об изменении температуры. Сформированные события используются для уведомлений.

• Нижняя граница гистерезиса — минимальный интервал, на который значение температуры должно измениться с момента предыдущего события в меньшую сторону, чтобы было сформировано новое событие об изменении температуры. Сформированные события используются для уведомлений.

• Период — интервал опроса датчика в секундах.

• OID — числовой идентификатор параметра на удалённом устройстве, по которому запрашиваются данные о температуре с датчика. Значение, возвращаемое по указанному OID, должно быть типа Integer.

По умолчанию при добавлении датчика HS, подключенного к удалённому устройству, подставляется OID температуры c датчика HS для устройств NetPing с индексом 1:
.1.3.6.1.4.1.25728.8400.1.1.4.1

Индекс в OID — это последнее число в идентификаторе, которое указывает на конкретный датчик на устройстве. Например, в OID .1.3.6.1.4.1.25728.8400.1.1.4.1 индекс 1 означает первый датчик.

Если к удаленному устройству подключено несколько датчиков, необходимо изменить индекс в OID на соответствующий номер (индекс) конкретного датчика. Например:

• для первого датчика — .1.3.6.1.4.1.25728.8400.1.1.4.1

• для второго датчика — .1.3.6.1.4.1.25728.8400.1.1.4.2

• для третьего датчика — .1.3.6.1.4.1.25728.8400.1.1.4.3
  и так далее.

После настройки датчика нажать кнопку Сохранить.
