7.2. [DKSO 708.1.5] Настройка бинарных входов

Бинарные входы — это дискретные сигналы, которые могут находиться в одном из двух состояний: 1 (включено) или 0 (выключено). Они используются для мониторинга состояния различных устройств и могут служить триггерами для уведомлений.

Поддерживаются два типа источников сигнала:

• Конфигурируемые GPIO-линии (IO1–IO4) — физические линии на устройстве (IO1–IO4), настроенные в режиме входа. К ним могут подключаться датчики тревоги, кнопки сигнализации и другие устройства типа «сухой контакт». Такие устройства имеют два состояния: Замкнуто или Разомкнуто.

• Удалённые датчики по SNMP — датчики, подключённые к другим устройствам, если они доступны по протоколу SNMP. Состояние удалённого датчика определяется по значению, возвращаемому через SNMP-запрос. Устройство периодически опрашивает OID, возвращающий 1 (активно) или 0 (неактивно) и интерпретирует его как бинарное состояние.

Для настройки бинарных входов необходимо перейти на страницу Службы → Бинарные входы.

Вкладка «Статус»

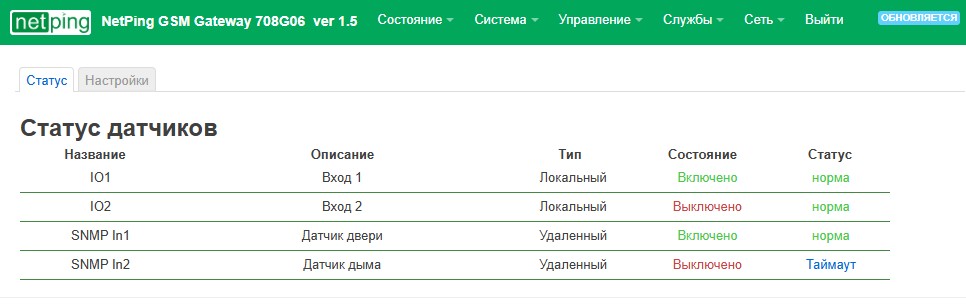

Во вкладке Статус (Рис. 7.2.1.) отображается список опрашиваемых входов с их основными параметрами:

• Название — название физической линии или пользовательское название удаленного входа (датчика) SNMP.

• Описание — пользовательское описание входа.

• Тип — тип опрашиваемого входа:

  • Локальный — физический вход на устройстве.

  • Удалённый — вход (датчик), опрашиваемый по протоколу SNMP.

• Состояние — текущее состояние входа (Включено/Выключено или другое текстовое описание состояния, указанное в настройках входа).

• Статус — статус опрашиваемого входа (Норма/Таймаут/Ошибка).

Вкладка «Настройки»

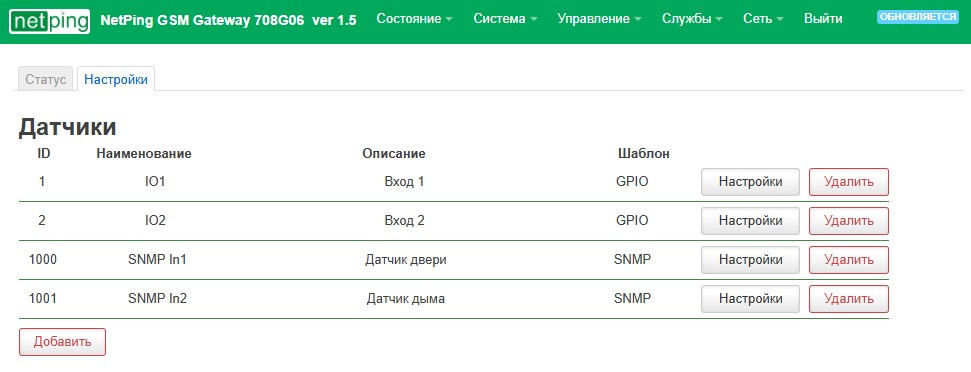

Во вкладке Настройки (Рис. 7.2.2.) отображается список опрашиваемых входов с дополнительными параметрами и элементами управления:

• ID — идентификатор, присвоенный системой входу. Для локальных входов ID принимает значение от 1 до 4, для удалённых - от 1000. Используется при настройке уведомлений и отчетов.

• Наименование — название физической линии или пользовательское название удаленного входа (датчика) SNMP.

• Описание — пользовательское описание входа.

• Шаблон — шаблон, применённый при добавлении входа.

• Настройки — кнопка вызова окна настройки входа.

• Удалить — кнопка удаления входа.

Добавление физического входа

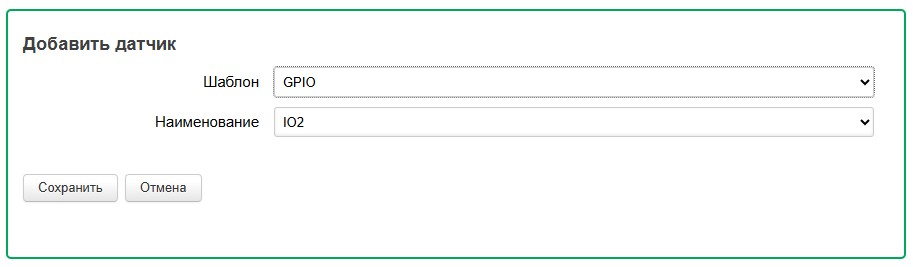

Для добавления входа нажать кнопку Добавить (Рис. 7.2.2.). Откроется окно выбора входа (Рис. 7.2.3.):

В выпадающем списке Шаблон выбрать GPIO.

В выпадающем списке Наименование выбрать доступную для добавления линию (IO1-IO4).

Внимание! Если список линий пуст, это означает, что все IO-линии уже используются или сконфигурированы как выходы на странице Система → Конфигурация бинарных линий.

Нажать кнопку Сохранить. Добавленный вход отобразится в списке входов. Для редактирования параметров входа нажать кнопку Настройки (Рис. 7.2.2.). Откроется окно настройки входа (Рис. 7.2.4.):

• Шаблон — используемый шаблон.

• Наименование — название физической линии.

• Описание — пользовательское описание входа.

• «Включено» — текстовое описание состояния Включено. Отображается в списке опрашиваемых входов во вкладке Статус.

• «Выключено» — текстовое описание состояния Выключено. Отображается в списке опрашиваемых входов во вкладке Статус.

• Счетный — включение/выключение подсчета импульсов (Да/Нет) в соответствии с типом счета. Значение счетчика импульсов доступно по SNMP.

• Минимальная длительность импульса — минимальная длительность импульса в миллисекундах (от 100), которая будет учитываться при подсчете.

• Время устранения дребезга — время в миллисекундах, в течение которого после восходящего или нисходящего фронта игнорируются любые другие сигналы на линии.

• Тип счета — направление подсчета импульсов:

  • 0/1 — подсчет импульсов с изменением фронта 0->1.

  • 1/0 — подсчет импульсов с изменением фронта 1->0.

  • 0/1/0 — подсчет любого изменения фронта.

После настройки входа нажать кнопку Сохранить.

Добавление удаленного входа (датчика)

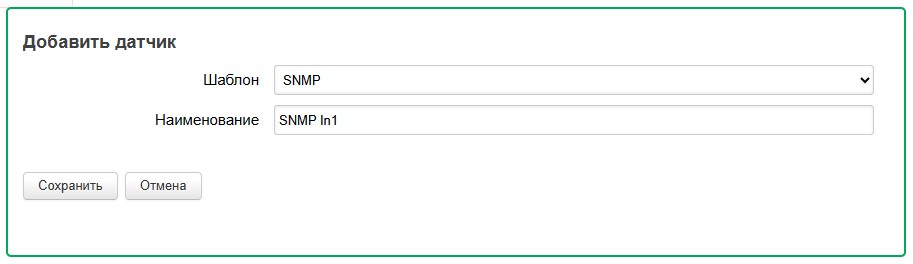

Для добавления датчика, подключенного к бинарному входу на удаленном устройстве, нажать кнопку Добавить (Рис. 7.2.2.). Откроется окно выбора входа (Рис. 7.2.5.):

В выпадающем списке Шаблон выбрать SNMP.

В поле Наименование указать пользовательское имя входа.

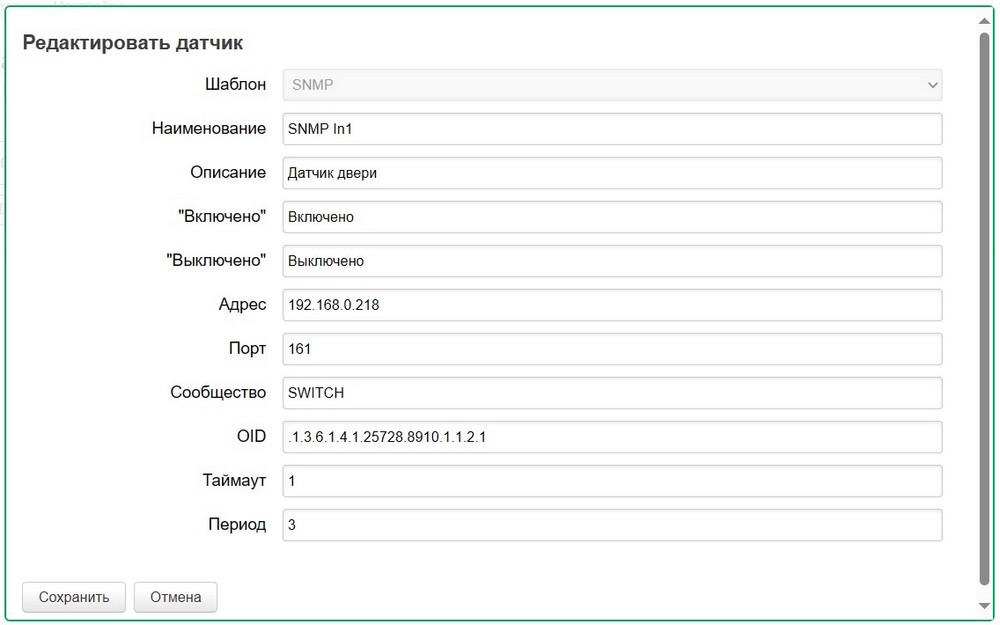

Нажать кнопку Сохранить. Добавленный вход отобразится в списке входов. Для редактирования параметров входа нажать кнопку Настройки (Рис. 7.2.2.). Откроется окно настройки входа (Рис. 7.2.6.):

• Шаблон — используемый шаблон

• Наименование — пользовательское имя входа

• Описание — пользовательское описание входа.

• «Включено» — текстовое описание состояния Включено. Отображается в списке опрашиваемых входов во вкладке Статус.

• «Выключено» — текстовое описание состояния Выключено. Отображается в списке опрашиваемых входов во вкладке Статус.

• Адрес — адрес удаленного устройства с SNMP-агентом (IP-адрес или домен).

• Порт — UDP-порт, на котором работает SNMP-агент.

• Сообщество — имя community (строка доступа) для операций чтения для SNMP-агента.

• OID — числовой идентификатор параметра на удалённом устройстве, по которому определяется состояние входа. Значение, возвращаемое по указанному OID, должно быть типа Integer и возвращать 0 или 1.

OID текущего состояния линии ввода для устройств NetPing*:
.1.3.6.1.4.1.25728.8910.1.1.2.n,
где n — номер линии (индекс).

Индекс в OID — это последнее число в идентификаторе, которое указывает на конкретный вход на устройстве. Например, в OID .1.3.6.1.4.1.25728.8910.1.1.2.1 индекс 1 означает первый вход.

Если в удаленном устройстве используется несколько входов, необходимо изменить индекс в OID на соответствующий номер (индекс) конкретного входа. Например:

• для первого входа — .1.3.6.1.4.1.25728.8910.1.1.2.1

• для второго входа — .1.3.6.1.4.1.25728.8910.1.1.2.2

• для третьего входа — .1.3.6.1.4.1.25728.8910.1.1.2.3
  и так далее.

*OID может отличаться в зависимости от модели устройства. Актуальное значение следует уточнить в документации к устройству.

• Таймаут — время в секундах, в течение которого ожидается ответ от SNMP-агента на удаленном устройстве.

• Период — интервал опроса SNMP-агента на удаленном устройстве в секундах.

После настройки входа нажать кнопку Сохранить.
