7.1. [DKSO 708.1.5] Конфигурирование бинарных линий

Устройство оснащено четырьмя встроенными бинарными линиями, которые могут быть настроены как входы или выходы.

• Режим входа
  Линии, настроенные как входы, используются в модуле бинарных входов для обработки сигналов от внешних устройств: кнопок, датчиков тревоги, герконов и других устройств с контактами типа «сухой контакт».
  Такие устройства имеют два состояния: Замкнуто или Разомкнуто.

• Режим выхода
  Линии, настроенные как выходы, используются в модуле бинарных выходов для управления внешними исполнительными устройствами (реле, сигнализация, и т.п.).
  Каждый выход может находиться в одном из двух состояний: Включено или Выключено.

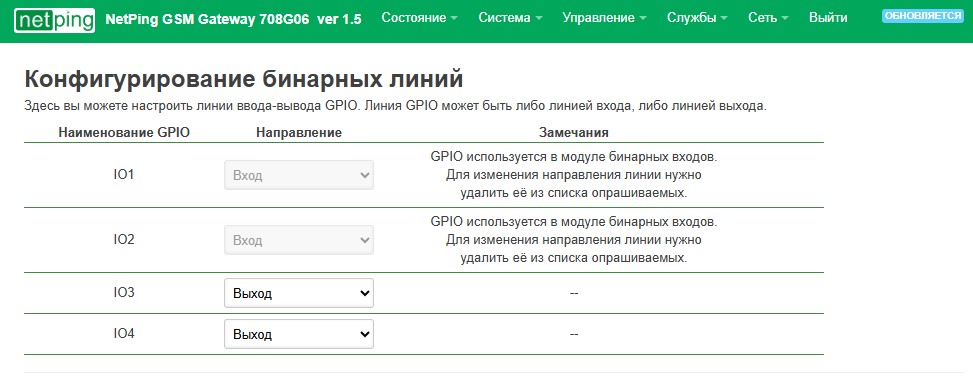

Для конфигурирования бинарных линий необходимо перейти на страницу Система → Конфигурация бинарных линий (Рис. 7.1.1.):

На странице конфигурирования бинарных линий отображаются четыре линии: IO1, IO2, IO3, IO4.

Для каждой линии можно определить режим работы:

• Вход — линия считывает сигнал от внешнего устройства (например, датчика или кнопки).

• Выход — линия управляет внешним устройством (например, реле или сигнализация).

Чтобы изменить направление линии (с входа на выход или обратно), необходимо удалить её из списка опрашиваемых в соответствующем модуле:

• Если линия используется как бинарный вход, удалить её из списка опрашиваемых входов на странице Службы → Бинарные входы, вкладка Настройки.

• Если линия используется как бинарный выход, удалить её из списка опрашиваемых выходов Службы → Бинарные выходы, вкладка Настройки.

Пока линия задействована, настройка направления недоступна.
