[8PWR/V7.3&7.6] 13. Подключение датчиков

Категорически запрещается подключать датчики и внешние модули к устройствам NetPing при включенном питании!

Конфигурирование устройства и получение уведомлений от датчиков см. в документе «Описание встроенного ПО».

Датчики модельного ряда 1-Wire

⚠️ Датчики модельного ряда 1-Wire (термодатчик 1-Wire, (THS), 2м и датчик влажности 1-Wire, (HS), 2м) включаются в разъёмы 1W вилками RJ12 с возможностью использования удлинителей и разветвителей. Максимальная длина шлейфа 1-Wire сети, подключенного к одному устройству, ограничена до 50 метров. К устройству можно подключить суммарно до восьми датчиков температуры и до четырёх датчиков влажности одновременно.

Датчики типа «Сухой контакт»

К датчикам типа «Сухой контакт» относятся: датчики открытия двери, кнопки и другие датчики, принцип действия которых основан на замыкании/размыкании проводника. Датчик подключается двумя проводами к IO линии устройства в соответствии с таблицей (порядок подключения проводов не имеет значения).

Шлейф

Название контакта

Первый провод

Одна из Inputs линий – 1/2/3/4/5/6

Второй провод

GND

Важно! Датчики типа «Сухой контакт», датчик наличия 220V, датчик протечки воды и другие подключаются к Inputs  линиям устройства. Вы можете подключить шесть любых датчика из этого набора.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.

Адаптер для датчика протечки NetPing, мод. WA875

Адаптер не является самостоятельным устройством. Он предназначен для работы совместно с чувствительным кабелем WLC10.

Количество подключаемых адаптеров для датчика протечки NetPing, мод. WA875 ограничено свободными Input-линиями устройства. При подключении ориентируйтесь на цвет термоусадочной трубки на конце провода.

Цветной шлейф

Название контакта

Черный

GND

Красный

+12V

Желтый

Одна из IN линий 1–6

При подключении адаптера:

  • "1" — норма;

  • "0" — тревога.

Адаптер идет в комплекте с 2-метровым соединительным кабелем. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга, или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.

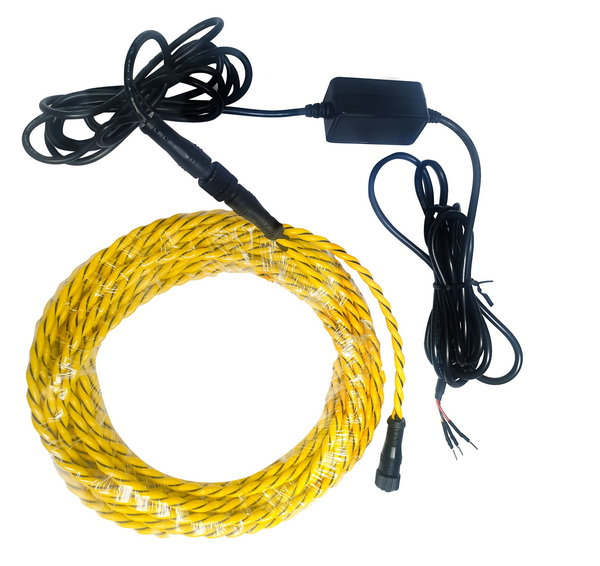

Способ подключения адаптера к кабелю протечки WLC10.jpg

Способ подключения адаптера к кабелю протечки WLC10

Датчики протечки H2O

Датчик протечки подключается четырёхпроводной линией в соответствии с таблицей.

Шлейф

Название контакта

Зелёный

Одна из Inputs линий – 1/2/3/4/5/6

Жёлтый

GND

Коричневый

+12 V

Белый

GND

Важно! Датчики типа «Сухой контакт», датчик наличия 220V, датчик протечки воды и другие подключаются к Inputs линиям устройства. Вы можете подключить шесть любых датчика из этого набора.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.

NetPing датчик наличия электропитания 995S1

Датчик наличия 220V подключается двухпроводной линией в соответствии с таблицей. Порядок подключения проводов не имеет значения.

Шлейф

Название контакта

Первый провод

Одна из Inputs линий – 1/2/3/4/5/6

Второй провод

GND

Важно! Датчики типа «Сухой контакт», датчик наличия 220V, датчик протечки воды и другие подключаются к Inputs линиям устройства. Вы можете подключить шесть любых датчика из этого набора.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.

Подключение розеток NetPing AC/DIN

При подключении розетки к устройству задействованы все провода, кроме коричневого. При состоянии «лог. 0» на OUT линии на розетке будет присутствовать 220В, нагрузка будет включена. При состоянии «лог. 1» на IO линии розетка будет обесточена, нагрузка выключена.

Важно! Коричневый (белый) провод не используется и должен остаться не подключённым!

Шлейф

Название контакта

Красный

+ 5 V

Черный

GND

Синий (зелёный)

Одна из OUT линий – 1/2

Для коммутации нагрузки в NetPing AC/DIN используется реле с нормально замкнутыми контактами. Это означает, что, если управляющий провод никуда не подключён, 220В будет присутствовать на розетке, и нагрузка будет включена.

Розетка идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.

Датчики воздушного потока (модель АМС520)

Датчик представляет собой «сухой контакт», поэтому порядок подключения проводов не имеет значения. Количество подключаемых датчиков ограничено только количеством свободных линий Inputs.

Шлейф

Название контакта

Первый провод

Одна из Inputs линий – 1/2/3/4/5/6

Второй провод

GND

В зависимости от того, к какому входу (1-6) на клеммной колодке подключён датчик, на том канале Inputs1-Inputs6 он отображается в web-интерфейсе устройства.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.

MP701 исполнительный элемент (4 независимых канала по 2 кВт 10А)

Количество подключаемых MP701 ограничено только количеством свободных линий IO. Таким образом, можно подключить один исполнительный элемент.

Шлейф

Название контакта

Зелёный провод

OUT 1

Жёлтый провод

OUT 2

Белый провод

Свободное реле

Коричневый провод

Свободное реле

Розовый провод

+ 5 V

Серый провод

GND

Внимание: изделие не содержит защитных предохранителей, соблюдайте осторожность при монтаже!

Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 м.

Датчики движения Пирон-4Д

Датчик движения подключается четырехпроводной линией в соответствии с таблицей:

Цветной шлейф

Клемма Пирон-4Д (слева направо при вертикальном расположении сенсором вниз)

Клемма контроллера

Зеленый

Alarm - 1

IN1

Белый

Alarm - 2

GND

Черный

-12 V

GND

Красный

+12 V

+12 V

Важно! Количество подключаемых датчиков — не более 6 шт.

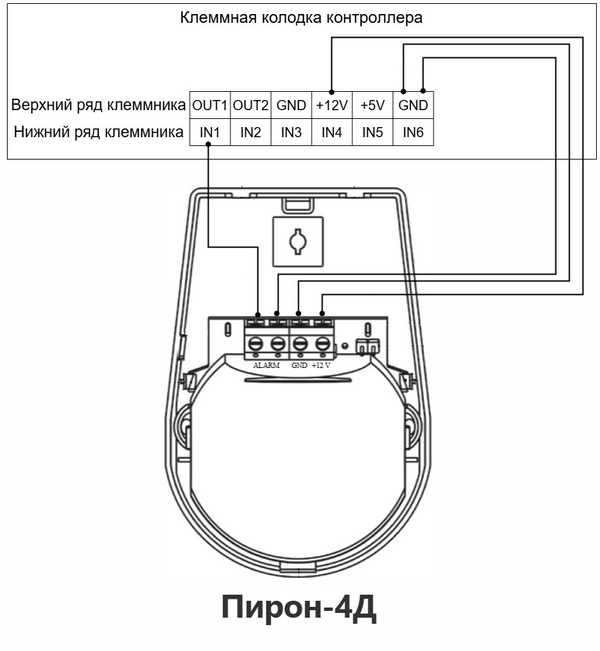

Схема подключения Набор Пирон 4Д.jpg

Датчик идет в комплекте с несъемным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа — 100 метров.

Сирена сигнальная ПКИ-1 Иволга 12В

Цветной шлейф

Клемма

Белый

Одна из Out линий

Цветной

GND

Логический уровень на OUT линии, используемой для питания, будет управлять работой сирены. При лог. 1 — маяк активен, при лог. 0 — маяк выключен.

Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа — 100 метров.

Cиловое реле BM8070D

Управление от OUT-линии:

Клемма BM8070D

Клемма

+12 V

+12 V

УПР

Одна из OUT1...2 линий

0V

GND

Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа — 100 метров.

МАЯК-12-СТ

Цветной шлейф

Клемма

Белый

Одна из Out линий

Цветной

GND

Логический уровень на OUT линии, используемой для питания, будет управлять работой сирены. При лог. 1 — маяк активен, при лог. 0 — маяк выключен.

Подключение к OUT-линии с использованием +12 В:

Цветной шлейф

Клемма

Цветной

Одна из Out линий

Белый

+12 V

Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа — 100 метров.

Датчики открытия двери ИО102-20/Б2П, 2м

Датчик представляет собой «сухой контакт», поэтому порядок подключения проводов не имеет значения. Количество подключаемых датчиков ограничено только количеством свободных линий Inputs.

Шлейф

Название контакта

Первый провод

Одна из Inputs линий – 1/2/3/4/5/6

Второй провод

GND

В зависимости от того, к какому входу (1-6) на клеммной колодке подключён датчик, на том канале Inputs1-Inputs6 он отображается в web-интерфейсе устройства.

Датчик идёт в комплекте с несъёмным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм2. Максимально допустимая длина шлейфа 100 метров.

Датчик дыма ИП212-141

Датчик дыма ИП212‑141 может использоваться с данным контроллером только при подключении через NetPing адаптер датчиков с аналоговым интерфейсом 0-20мА, модель 886A01, устанавливаемый в порт 1-Wire.

Подключение датчика напрямую к дискретным входам контроллера не допускается — это приведёт к некорректной работе и искажённым измерениям.

Схема подключения

Датчик подключается по двухпроводной линии. Выходной сигнал реализован в виде изменения сопротивления при срабатывании.

Для подключения используйте следующие клеммы NetPing адаптер датчиков с аналоговым интерфейсом 0-20мА, модель 886A01:

Примечание: Датчики ИП212‑141 могут поставляться с различной цветовой маркировкой шлейфа в зависимости от партии изготовления. В таблице приведены соответствия для всех известных вариантов. Перед подключением рекомендуется сверить маркировку проводов.

Шлейф датчика (тип 1)

Шлейф датчика (тип 2)

Шлейф датчика (тип 3)

Клемма адаптера 886А01

Красный+чёрный

Чёрный

Чёрный

GND

Жёлтый+зелёный

Красно-чёрный

Красный

RS-

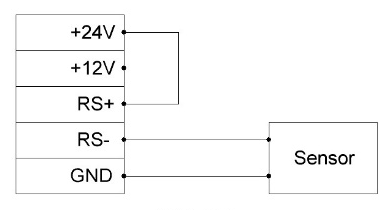

Схема подключения датчика дыма к адаптеру 886А01.

Перемычка между RS+ и +24V обеспечивает питание датчика по измерительной линии. Устанавливается со стороны шины питания.

Контроллер поддерживает не более четырёх NetPing адаптер датчиков с аналоговым интерфейсом 0-20мА, модель 886A01.

Монтажные особенности

  • Датчик комплектуется несъёмным кабелем с наконечниками. Длину можно увеличить при помощи Удлинитель (4м) NetPing, мод. Cable 4, которые подключаются последовательно или заменяются пользовательским кабелем сечением не менее 0.4 мм².

  • Максимально допустимая длина шлейфа — 100 метров.

Сброс состояния датчика

После сработки датчика его состояние не возвращается в норму автоматически.

Сброс выполняется кратковременным отключением питания адаптера.

Отключение питания может быть выполнено:

  • через веб-интерфейс контроллера;

  • по HTTP API;

  • по SNMP.

Длительность отключения питания должна быть не менее 2 секунд.

Дополнительные параметры

  • Настройка параметров аналогового входа контроллера (адаптера) осуществляется через веб-интерфейс в соответствующем разделе конфигурации.

  • Для корректного срабатывания необходимо, чтобы значение сопротивления при тревоге опускалось ниже 1000 Ом.

ВАЖНО

  • Данное решение предназначено для мониторинга и оповещения. Оно не заменяет сертифицированные системы пожарной сигнализации (АПС).

  • Датчики дыма, подключённые к контроллерам NetPing, не предназначены для гарантированного обнаружения и своевременного оповещения о возгорании.

  • Система может не зафиксировать сработку датчика дыма, уведомление может не быть доставлено или оператор может не заметить сообщение (при сработке уведомление отправляется только один раз).

  • Если датчик сработал, уведомление отправляется только один раз. При его пропуске повторного уведомления не будет.

  • Для обеспечения противопожарной защиты необходимо использовать сертифицированные системы пожарной сигнализации.
