8.4. [DKSF 5440] SNMP SETTER

SNMP Setter используется в качестве выхода правила модуля «Логика» и предназначен для установки SNMP OID переменной на удаленном устройстве по протоколу SNMP v1. В частности, можно управлять по сети IO-линиями и реле другого устройства NetPing.

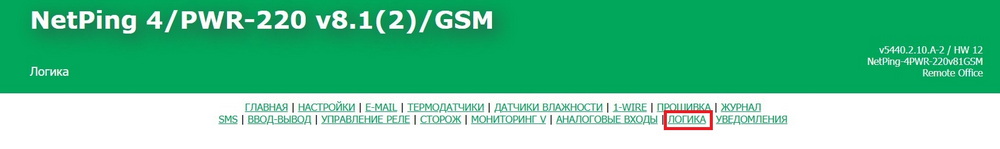

Для настройки SNMP SETTER необходимо перейти на страницу «ЛОГИКА» web-интерфейса устройства (Рис. 8.4.1.):

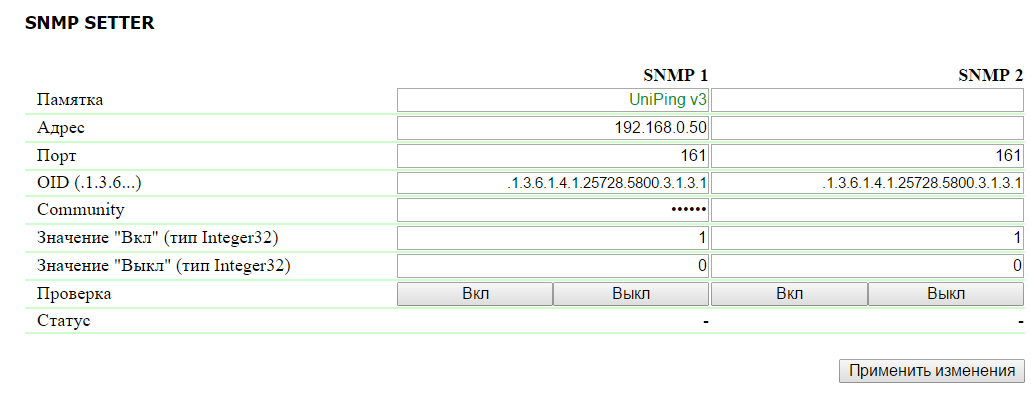

Параметры настраиваются в разделе SNMP SETTER (Рис. 8.4.2.),

где:

• SNMP 1, SNMP 2 — этот номер указывается в качестве выхода правила модуля «Логика».

• Памятка — произвольный текст до 30 символов. По умолчанию: пустая строка.

• Адрес — IP-адрес (например, 10.10.0.1) или FQDN (например, test.example.net), на который будет отправлена SNMP SET-команда. По умолчанию: пустая строка.

• Порт — порт, который слушает SNMP-агент на удаленном устройстве. Стандартный порт 161 UDP, можно заменить на произвольный, для доступа к устройствам за NAT и в других ситуациях. По умолчанию: 161.

• OID (.1.3.6...) — идентификатор переменной, которая будет установлена на удаленном устройстве. Необходимо указать полный OID в численной нотации, начиная с .1.3… Список переменных содержится в MIB-файле от устройства в специальном формате либо в документации от устройства. Для удобного просмотра MIB-файла в виде дерева и проверки функций переменных можно воспользоваться бесплатно распространяемым программным продуктом iReasoning MIB Browser или любым аналогичным ПО. По умолчанию: .1.3.6.1.4.1.25728.5800.3.1.3.1.

• Community — SNMP Community записи, сконфигурированный на удаленном устройстве (аналог пароля в SNMP). По умолчанию: пустая строка.

• Значение «Вкл» (тип Integer32) — значение, которое будет записано в OID на удаленном устройстве при вызове действия «Включить» нажатием на кнопку «Вкл» либо через выход правила модуля «Логика». Тип значения — 32-битное целое число со знаком. По умолчанию: 1.

• Значение «Выкл» (тип Integer32) — значение, которое будет записано в OID на удаленном устройстве при вызове действия «Выключить» нажатием на кнопку «Выкл» либо через выход правила модуля «Логика». Тип значения — 32-битное целое число со знаком. По умолчанию: 0.

• Проверка — при нажатии кнопок «Вкл» и «Выкл» устройством немедленно посылаются соответствующие запросы со значениями «Вкл» или «Выкл».

• Статус — через несколько секунд после отправки запроса на установку переменной в поле «Статус» отображается результат «ОК». Это означает, что получено подтверждение, и переменная установлена успешно. «Тайм-аут» означает, что подтверждение не получено. Это может произойти в результате недоступности управляемого устройства, его отказа, неправильного IP-адреса, порта или community. Прочерк «-» означает, что SNMP SETTER пока не отправлял команду либо статус в запросе не определен. «Ожидание ответа» означает, что SNMP SETTER отправил команду на удаленное устройство и ожидает получения ответа. Другие варианты означают, что был получен ответ с кодом ошибки, текстовая расшифровка которого отображается в строке статуса.

После изменения настроек нажмите кнопку «Применить изменения».

После настройки SNMP SETTER необходимо настроить правило в модуле «Логика». Как это сделать, можно узнать в разделе «8.2. [DKSF 5440] Как пользоваться модулем «Логика» данного документа.
