7.4. [DKSF 5440] Как управлять линией ввода-вывода в режиме «выход +12V»

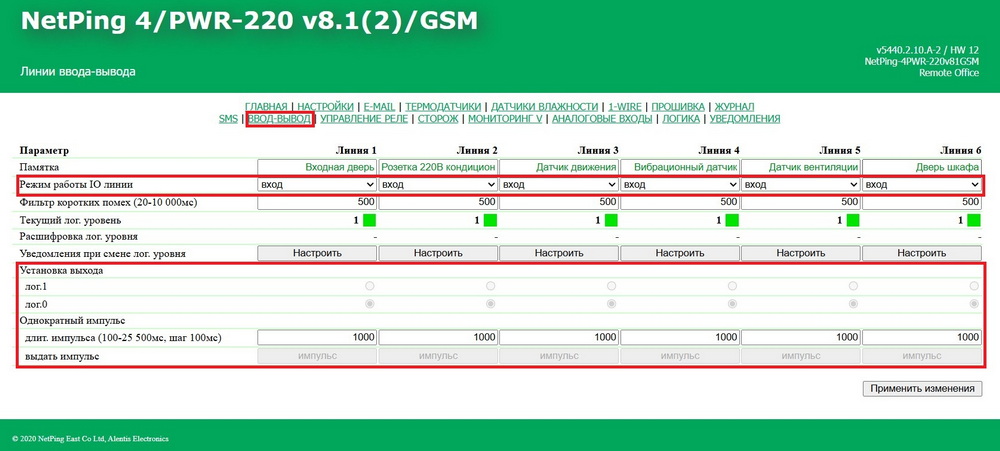

Управление работой линии ввода-вывода в режиме «выход +12V» осуществляется на странице «ВВОД-ВЫВОД» web-интерфейса устройства (Рис. 7.4.1.),

где:

• Установка выхода — установка логического уровня на линии, работающей как «выход +12 V». Состояние лог.1 означает наличие напряжения на выходной линии (схема с открытым коллектором). Состояние лог.0 означает отсутствие напряжения на выходной линии. По умолчанию: лог.0.

• Однократный импульс — при нажатии на кнопку «импульс» в строке «выдать импульс» линия ввода-вывода, работающая как «выход +12 V», будет инвертирована на заданное время. Длительность импульса задается в поле «длит. импульса (100–25 500 мс, шаг 100 мс)». Если линия настроена как «вход», кнопка «выдать импульс» неактивна.

Для управления линией ввода-вывода в режиме «выход +12V» необходимо:

1. Установить работу линии ввода-вывода в режим «выход +12V» в строке «Режим работы IO-линии».

2. В разделе «Установка выхода» установить чекбокс в «лог.0» или «лог.1».

3. Сохранить параметры нажатием кнопки «Применить изменения».

Дополнительно линией ввода-вывода можно управлять посредством SMS-команд (только для устройств NetPing 4/PWR-220 v8.1/GSM, NetPing 4/PWR-220 v8.2/GSM), HTTP API команд, протокола SNMP или модуля «Логика».
