7.3. [DKSF 5440] Установка режима работы линии ввода-вывода

Для установки режима работы линии ввода-вывода необходимо перейти на страницу «ВВОД-ВЫВОД» web-интерфейса устройства.

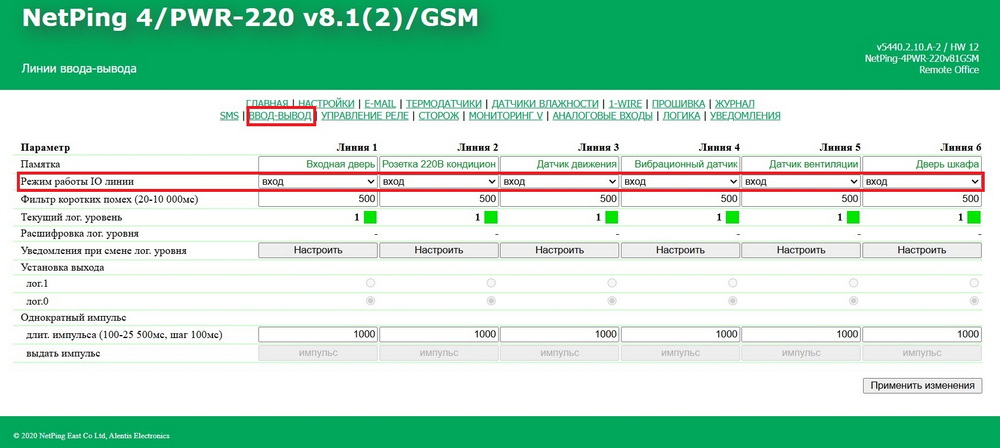

Параметр «Режим работы IO-линии» (Рис. 7.3.1.) — позволяет установить линию ввода-вывода в режимах «вход», «выход». По умолчанию: вход.

• «Режим работы IO-линии» в значении «вход» используется для подключения к линии ввода-вывода датчиков «сухого контакта», например датчика двери.

• «Режим работы IO-линии» в значении «выход» используется для управления внешними устройствами, например управляемой розеткой, мод. NetPing AC/DIN.

На странице web-интерфейса «ВВОД-ВЫВОД» отображаются текущие настройки линий ввода-вывода. В режимах «вход», «выход» можно настроить автоматическую отправку SNMP TRAP, SYSLOG, email, SMS-сообщений (только для устройств NetPing 4/PWR-220 v8.1/GSM, NetPing 4/PWR-220 v8.2/GSM), сообщений в системный журнал и отправку периодических отчетов о состоянии. В режиме «выход» можно установить логический уровень на линии через web-, SNMP- и HTTP API-интерфейсы.

Другие параметры:

• Фильтр коротких помех — поле для установки времени, в течение которого линия ввода-вывода должна оставаться в стабильном состоянии для его регистрации. Таким образом, этот параметр позволяет отфильтровать короткие сигналы помех или дребезг механических контактов. По умолчанию: 500 мс.

• Текущий лог. уровень — поле, отображающее текущий логический уровень на линии ввода-вывода. Обновляется автоматически при изменении логического уровня линии без необходимости обновлять страницу целиком.

• Расшифровка лог. уровня — текстовая легенда логического уровня. По умолчанию: пусто.

• Уведомления при смене лог. уровня — настройка отправки уведомлений для линии ввода-вывода. О том, как настроить уведомления, подробно написано в разделе «7.7. [DKSF 5440] Настройка отправки уведомлений при смене логического уровня линии ввода-вывода» данного документа.
