6.1. [DKSF 5440] Настройка модуля «Сторож»

«Сторож» — это специальный режим работы канала питания, в котором постоянно, с заданной периодичностью, опрашиваются с помощью ping (ICMP Echo) указанные IP-адреса. В случае отсутствия ответа выполняется перезагрузка устройства, подключенного к розетке канала питания.

Если указанные IP-адреса находятся вне IP-подсети самого устройства, необходимо указать адрес шлюза во внешнюю сеть на странице «НАСТРОЙКИ» web-интерфейса устройства.

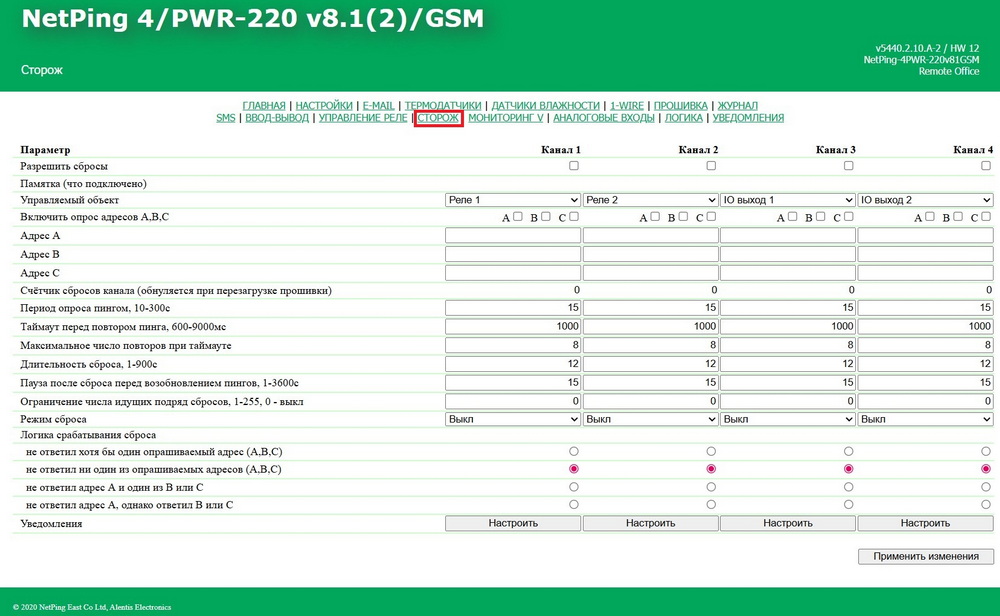

Для использования модуля «Сторож» для управления встроенными реле 1-4 и линиями ВВОД-ВЫВОД 1-6 необходимо перейти на страницу «СТОРОЖ» web-интерфейса устройства (Рис. 6.1.1.),

где:

1. Разрешить сбросы — активация управления реле. Если чекбокс не установлен, реле не будет управляться от модуля «Сторож». По умолчанию: чекбокс не установлен.

2. Памятка (что подключено) — описание реле, заполняется в поле «Памятка» на странице «УПРАВЛЕНИЕ РЕЛЕ» web-интерфейса устройства. Подробнее описано в разделе “5.1. [DKSF 5440] Как задавать описание для реле” данного руководства.

3. Управляемый объект — выбор исполнительного элемента для функционала «Сторож», который будет перезагружаться при его срабатывании. Исполнительным элементом могут быть реле 1-4 и линии ВВОД-ВЫВОД 1-6.

Один сторож может управлять только одним объектом. Суммарно можно настроить 4 исполнительных элемента для сброса электропитания.

3. Включить опрос адресов A, B, C — набор чекбоксов, которые позволяют индивидуально задавать адреса, участвующие в опросе. По умолчанию: чекбоксы не установлены.

Если ни один чекбокс не установлен или не заданы адреса для установленных чекбоксов, опрос выполняться не будет, и режим «Сторож» будет фактически отключен.

4. Адрес A (B, C) — поле для просмотра или изменения адресов для опроса. Допустимо указание как IP-адреса, так и доменного имени. Можно сконфигурировать до трех адресов. Пустое поле отключает опрос. По умолчанию: адрес не задан.

5. Счетчик сбросов канала (обнуляется при перезагрузке прошивки) — информационное поле показывает, сколько раз канал был перезагружен в результате действий модуля «Сторож». Счетчик не учитывает количество перезагрузок в «ручном режиме». Сброс счетчика происходит при отключении питания устройства NetPing.

6. Период опроса пингом, 10–300с — поле для установки интервала времени, через которое отправляются повторные ICMP Echo (ping) указанным IP-адресам после получения от них ответа. По умолчанию: 15с.

7. Таймаут перед повтором пинга, 600–9000мс — поле для установки таймаута перед повторением ICMP Echo (ping). Значение должно превышать характерное время ответа на ICMP Echo (ping) для данной сети с некоторым запасом для исключения ложных срабатываний модуля «Сторож». По умолчанию: 1000мс.

8. Максимальное число повторов при таймауте — поле для установки максимального числа попыток получить ответ на пинг. Если число попыток исчерпано, IP-адрес считается «замолчавшим». Желательно, чтобы период повторения опроса превышал таймаут пинга, умноженный на максимальное количество попыток. Если это условие не выполнено, то новый цикл опроса будет отложен до завершения указанного числа попыток. По умолчанию: 8.

9. Длительность сброса, 1–900с — поле для установки времени, на которое устройство, подключенное к розетке канала питания, обесточивается для инициации сброса и перезагрузки. По умолчанию: 12с.

10. Пауза после сброса перед возобновлением пингов, 1–3600с — поле для установки времени, на которое приостанавливается опрос после включения розетки канала питания. Пауза необходима, чтобы устройство успело загрузиться, инициализироваться и восстановить функционирование своих сетевых интерфейсов. В противном случае возможно бесконечное повторение срабатывания модуля «Сторож». По умолчанию: 15с.

11. Ограничение числа идущих подряд сбросов, 1–255, 0 выкл — поле для установки числа идущих подряд неудачных (безуспешных) сбросов, после которых функционирование «нагрузки» не восстанавливается и ответа на пинг по-прежнему нет. Это может произойти при стабильном отказе «нагрузки», невосстановимом путем отключения/включения питания. При достижении лимита повторов сбросы приостанавливаются, но периодический опрос пингом продолжается. Сбросы разблокируются при получении ответа на пинг. Приостановка сбросов и восстановление обычного порядка работы после ответа на пинг фиксируются в логе. Значение параметра 0 отключает ограничение. По умолчанию: 0.

12. Режим сброса — поле, которое позволяет указать, что будет выполнено для перезагрузки подключенной нагрузки на выходную розетку канала питания: «Выкл» или «Вкл». По умолчанию: «Выкл».

13. Логика срабатывания сброса — определяет условие, при котором будет выполнена перезагрузка подключенного к каналу питания устройства.

• не ответил хотя бы один опрашиваемый адрес (A,B,C) — подключенное устройство будет перезагружено, если хотя бы один из адресов не ответил.

• не ответил ни один из опрашиваемых адресов (A,B,C) — подключенное устройство будет перезагружено, только если все указанные для опроса адреса не ответили.

• не ответил адрес A и один из В или С — подключенное устройство будет перезагружено, если не ответил адрес А и какой-либо из адресов В или С, или оба B и C.

• не ответил адрес А, однако ответил B или C — подключенное устройство будет перезагружено только в том случае, если не ответил адрес A, однако обязательно ответил адрес B и/или адрес C. То есть, если все адреса не отвечают, перезагрузка подключенного устройства выполняться не будет.

14. Уведомления — процесс настройки уведомлений описан в разделе «6.2. [DKSF 5440] Настройка отправки уведомлений от модуля «Сторож» данного документа.

После установки всех требуемых настроек нажмите кнопку «Применить изменения», чтобы устройство выполнило команду.

Если какой-то из параметров будет установлен неверно, он будет выделен красным цветом. Необходимо исправить значение параметра и еще раз нажать кнопку «Применить изменения».

Для лучшего понимания процесса настройки модуля «Сторож» в блоге компании NetPing можно ознакомиться со статьей «Автоматическая перезагрузка зависающего роутера, подключенного к NetPing 2/PWR-220 v3/ETH».
