5.3. [DKSF 5440] Настройка отправки уведомлений о срабатывании реле

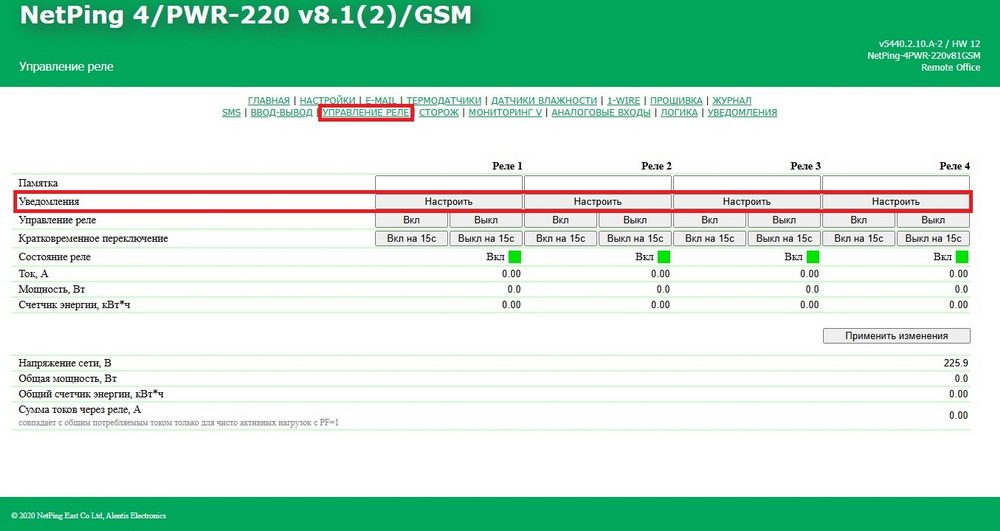

Для настройки уведомлений о срабатывании реле необходимо перейти на страницу «Управление реле» web-интерфейса устройства (Рис. 5.3.1.):

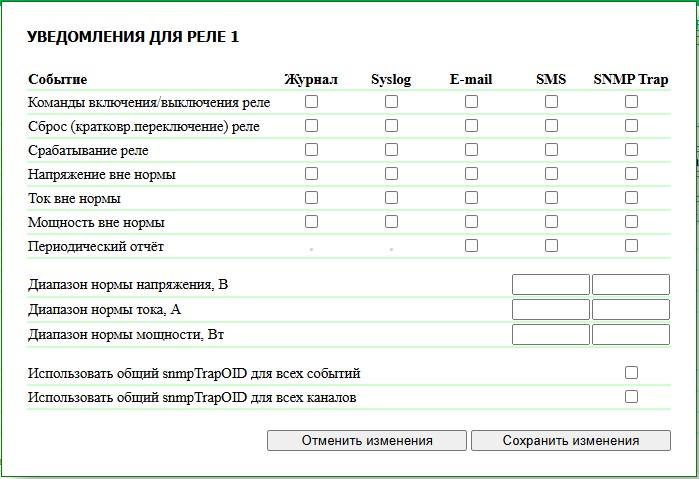

В строке «Уведомления» при нажатии на кнопку «Настроить» появляется меню настроек для отправки уведомлений следующих видов: Журнал, Syslog, Email, SMS и SNMP Trap (Рис. 5.3.2.),

где:

• Команды включения/выключения реле — чекбокс, при наличии которого будут отправляться уведомления о получении команды на изменение состояния реле.

• Сброс (кратковр. переключение) реле — чекбокс, при наличии которого будут отправляться уведомления при кратковременном включении/выключении реле.

• Срабатывание реле — чекбокс, при наличии которого будут отправляться уведомления при изменении физического состояния реле.

• Напряжение вне нормы — чекбокс, при наличии которого будут отправляться уведомления при выходе напряжения за пределы диапазона нормы напряжения, В.

• Ток вне нормы — чекбокс, при наличии которого будут отправляться уведомления при выходе показаний токовой нагрузки за пределы диапазона нормы тока, А.

• Мощность вне нормы — чекбокс, при наличии которого будут отправляться уведомления при выходе потребляемой мощности за пределы диапазона нормы мощности, Вт.

• Периодический отчет — чекбокс, при наличии которого будут отправляться отчеты о состоянии реле по email, SMS и/или SNMP Trap. Время отправки отчетов указывается на страницах SMS и EMAIL web-интерфейса устройства, настройка периодической посылки SNMP Trap указывается на странице «НАСТРОЙКИ» в разделе SNMP TRAP.

• Диапазон нормы напряжения, В — поля для установки нижней и верхней границы напряжения, В. При выходе показаний за данные пределы происходит отправка уведомлений согласно выставленных чекбоксов.

• Диапазон нормы тока, А — поля для установки нижней и верхней границы тока, А. При выходе показаний за данные пределы происходит отправка уведомлений согласно выставленных чекбоксов.

• Диапазон нормы мощности, Вт — поля для установки нижней и верхней границы мощности, Вт. При выходе показаний за данные пределы происходит отправка уведомлений согласно выставленных чекбоксов.

Чек-боксами «Использовать общий snmpTrapOID для всех событий» и «Использовать общий snmpTrapOID для всех каналов» можно направить все события от всех реле единственным snmpTrapOID-сообщением либо развести события и номера канала реле по разным snmpTrapOID-сообщениям, вплоть до совершенно индивидуальных. Это позволяет получать индивидуальные SNMP Trap-сообщения для обработки их в системах мониторинга.

Обычно используется snmpTrapOID вида

.1.3.6.1.4.1.25728.5500.6.127.99,

при этом для определения источника уведомления и события требуется разбор переменных в составе Trap-сообщения. Если устройство или ПО, принимающее SNMP Trap, не может выполнять проверку переменных, имеется возможность включить код события и/или номер реле непосредственно в snmpTrapOID и таким образом получить уникальные SNMP Trap-уведомления для каждого события на каждом датчике.

Расшифровку типа событий можно включить, убрав галочку «Использовать общий snmpTrapOID для всех событий», в таком случае Trap-сообщение будет иметь вид:

.1.3.6.1.4.1.25728.5500.6.S.99,

где S — событие, возможные значения: 100 (выключено), 101 (включено), 102 (получена команда на изменение состояния реле), 103 (начат сброс реле).

Расшифровку номера канала можно включить, убрав галочку «Использовать общий snmpTrapOID для всех каналов», в таком случае Trap-сообщение будет иметь вид:

.1.3.6.1.4.1.25728.5500.6.127.N,

где N — номер реле, от 1 до 4.

В составе Trap присутствуют переменные (varbind list), описанные в разделе «11.4. [DKSF 5440] Поддержка SNMP TRAP» данного документа.

После установки всех требуемых настроек нажмите кнопку «Сохранить изменения».
