5.2. [DKSF 5440] Как управлять реле в web-интерфейсе

Реле могут управляться от следующих источников:

• Сторож.

• Расписание.

• Логика.

• вручную через web-интерфейс.

• SMS-командой (только для устройств NetPing 4/PWR-220 v8.1/GSM, NetPing 4/PWR-220 v8.2/GSM).

• через SNMP-переменные.

• через HTTP API.

Все источники активны одновременно и равноправны. Один источник не может заблокировать другой.

Например, если реле выключено командой из «Расписания», оно может быть вскоре включено обратно правилом «Логики». Последующая команда включения из «Расписания» может быть «холостой», если к этому моменту реле уже включено.

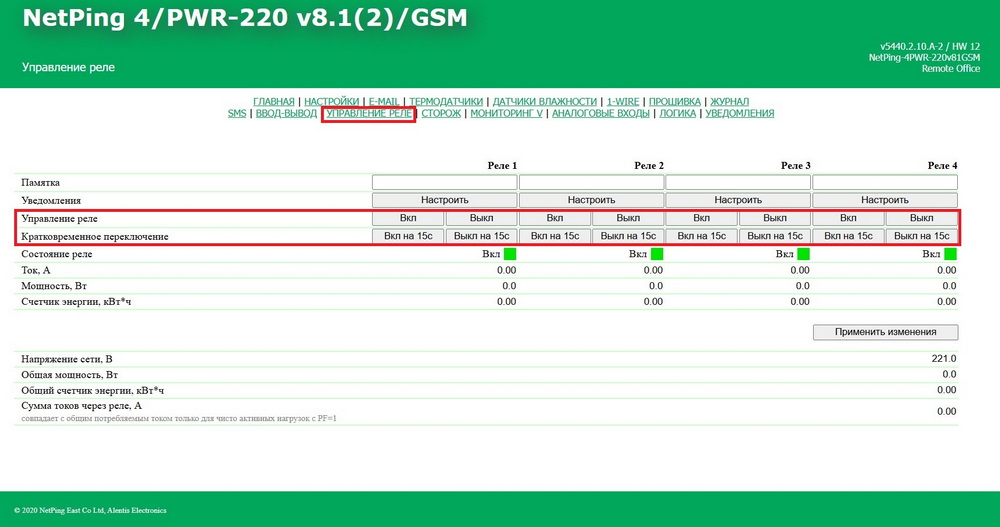

Управление встроенными реле производится на странице «УПРАВЛЕНИЕ РЕЛЕ» web-интерфейса устройства (Рис. 5.2.1.). Эта страница позволяет управлять выходным каналом (реле) электропитания устройства. Канал может быть включен или выключен либо кратковременно отключен/включен.

1. Управление реле — кнопки для управления реле из web-интерфейса. Можно задать следующие состояния:

• Выкл — реле выключено.

• Вкл — реле включено.

2. Кратковременное переключение:

• При нажатии на кнопку «Вкл на 15с» соответствующее реле будет включено на 15 секунд.

• При нажатии на кнопку «Выкл на 15с» соответствующее реле будет выключено на 15 секунд.

3. Состояние реле — текущее физическое состояние реле. Возможные варианты: «Выкл», «Вкл». Индикация состояния реле обновляется автоматически при изменении физического состояния реле без необходимости обновлять всю страницу целиком.

После установки всех требуемых настроек нажмите кнопку «Применить изменения».

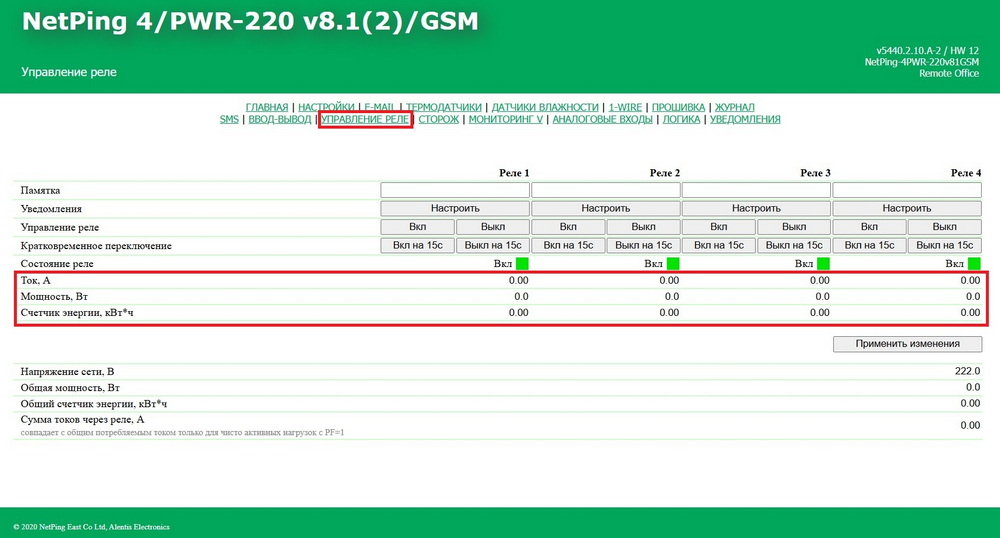

На странице также отображаются текущие показатели выходов (Рис. 5.2.2.):

• Ток, А — текущая сила тока на выходе, А.

• Мощность, Вт — текущая мощность на выходе, Вт.

• Счетчик энергии, кВт*ч — потребленное количество электроэнергии на выходе за период после перезагрузки устройства, кВт*ч.

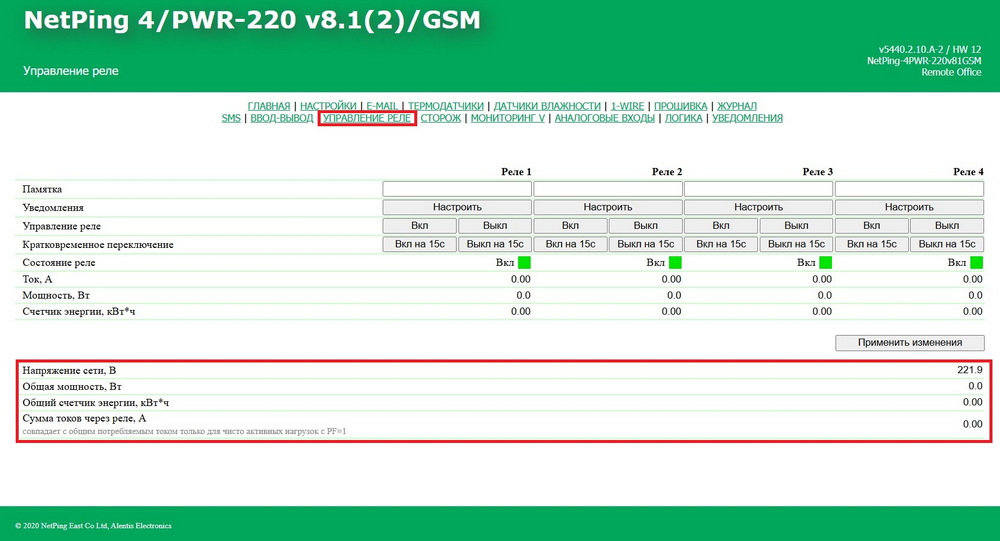

На странице также отображаются общие показатели для устройства (Рис. 5.2.3.):

• Напряжение сети, В — текущее напряжение на входе устройства, В.

• Общая мощность, Вт — суммарная мощность всех подключенных потребителей, Вт.

• Общий счетчик энергии, кВт*ч — суммарное потребленное количество электроэнергии всеми потребителями за период после перезагрузки устройства, кВт*ч.

• Сумма токов через реле, А — суммарная сила тока на всех выходах, А.
