4.4. [DKSF 5440] Работа с датчиками качества электропитания

Для датчиков качества электропитания на устройстве доступен следующий функционал:

• Web-интерфейс.

• HTTP API.

• SNMP, SNMP TRAP.

• Все каналы уведомлений, доступные для устройства: журнал, SYSLOG, E-mail, SMS (только для NetPing 4/PWR-220 v8.1/GSM, NetPing 4/PWR-220 v8.2/GSM).

• Модуль «Логика».

• Настраиваемые уведомления.

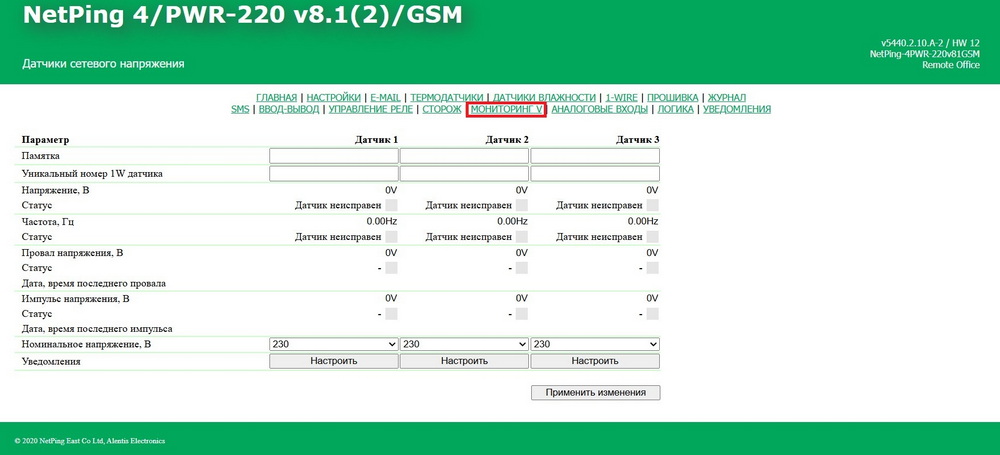

Для взаимодействия с датчиком через web-интерфейс, нужно перейти на страницу «МОНИТОРИНГ V» web-интерфейса устройства (Рис. 4.4.1.),

где:

1. Памятка — поле для установки краткого описания датчика. Памятка используется в сообщениях SYSLOG и журнала, а также включается в SNMP TRAP, SMS (для устройства со встроенным GSM-модемом), email-уведомления, email-отчеты о состоянии датчиков. Максимальный размер — 16 символов. По умолчанию: пустая строка.

2. Уникальный номер 1W датчика — для подключения датчика 1-Wire необходимо привязать его уникальный номер (см. раздел «4.1. [DKSF 5440] Как определить уникальный номер 1-Wire датчика» данного документа).

3. Напряжение, В — текущее среднее значение напряжения в вольтах (RMS). С разрешающей способностью до 1 В.

4. Статус — отображает текущий статус напряжения. Возможные значения:

• Отлично (зеленый квадратик) — отклонение ±5% от установленного номинального напряжения.

• Средне (оранжевый квадратик) — отклонение более ±5% и до ±10% включительно от установленного номинального напряжения.

• Плохо (красный квадратик) — отклонение более ±10% от установленного номинального напряжения.

• Отсутствует (чёрный квадратик) — электропитание отсутствует.

•  - (серый квадратик) — датчик не подключен либо неисправен.

Нормально допустимые и предельно допустимые значения отклонения напряжения указаны в ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения (пункт 5.2, стр. 5):

5.2 Отклонение напряжения
Отклонение напряжения характеризуется показателем установившегося отклонения напряжения, для которого установлены следующие нормы: нормально допустимые и предельно допустимые значения установившегося отклонения напряжения дельта U_y на выводах приемников электрической энергии равны соответственно ±5 и ±10% от номинального напряжения электрической сети по ГОСТ 721 и ГОСТ 21128 (номинальное напряжение).

5. Частота, Гц — текущее значение в герцах. С разрешающей способностью до 0,1 Гц.

6. Статус — отображает текущий статус частоты. Возможные значения:

• Отлично (зеленый квадратик) — отклонение до ±0,2 Гц включительно от стандарта частоты.

• Средне (оранжевый квадратик) — отклонение более ±0,2 Гц и до ±0,4 Гц включительно от стандарта частоты.

• Плохо (красный квадратик) — отклонение более ±0,4 Гц от стандарта частоты.

• Отсутствует (чёрный квадратик) — частота отсутствует.

•  - (серый квадратик) — датчик не подключен либо неисправен.

Нормально допустимые и предельно допустимые значения отклонения частоты указаны в ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения (пункт 5.6, стр. 7):

5.6 Отклонение частоты
Отклонение частоты напряжения переменного тока в электрических сетях характеризуется показателем отклонения частоты, для которого установлены следующие нормы: нормально допустимое и предельно допустимое значения отклонения частоты равны ±0,2 и ±0,4 Гц соответственно.

7. Провал напряжения, В — провал напряжения в вольтах (высчитывается от среднего напряжения RMS). С разрешающей способностью до 1 В.

8. Статус — отображает текущий статус провалов напряжения. Возможные значения:

• Отсутствуют (зеленый квадратик) — Umin >= 0,9 Unom.

• Небольшие (желтый квадратик) — 0,7 Unom <= Umin < 0,9 Unom.

• Средние (оранжевый квадратик) — 0,5 Unom <= Umin < 0,7 Unom.

• Большой (красный квадратик) — Umin > 0,5 Unom.

• Нет напряжения (черный квадратик) — электропитание отсутствует.

•  - (серый квадратик) — датчик не подключен либо неисправен.

Где:

• Umin — минимальное значение за период опроса.

• Unom — номинальное напряжение.

Провал напряжения (ГОСТ 13109-97) — внезапное понижение напряжения (Umin) в точке электрической сети ниже 0,9 Uном, за которым следует восстановление напряжения до первоначального или близкого к нему уровня через промежуток времени от десяти миллисекунд до нескольких десятков секунд.

Значения порогов 0,9; 0,7; 0,5 могут быть изменены пользователем.

9. Дата, время последнего провала — дата и время последнего зафиксированного провала напряжения.

10. Импульс напряжения, В — импульс напряжения в вольтах. С разрешающей способностью до 1 В.

11. Статус — отображает текущий статус импульсов напряжения. Возможные значения:

• ОК (зеленый квадратик) — максимальная амплитуда за период опроса менее 500 В.

• Наличие опасных импульсов напряжения (красный квадратик) — максимальная амплитуда за период опроса более или равна 500 В.

• Нет напряжения (черный квадратик) — электропитание отсутствует.

•  - (серый квадратик) — датчик не подключен либо неисправен.

12. Дата, время последнего импульса — дата и время последнего зафиксированного импульса напряжения.

13. Номинальное напряжение, В — это базисное напряжение, с величиной которого устройство будет сравнивать данные, полученные от датчика. Доступны следующие варианты: 100, 110, 115, 120, 127, 220, 230, 240. По умолчанию: 230.

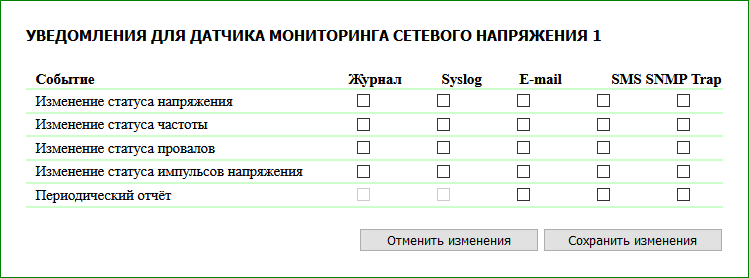

14. Уведомления при смене статуса — при нажатии на кнопку «Настроить» появляется меню настроек для отправки уведомлений следующих видов: Журнал, Syslog, Email, SMS (в устройствах со встроенным GSM-модемом) и SNMP Trap (Рис. 4.4.2.),

где:

• Изменение статуса напряжения — отправка уведомлений при изменении статуса напряжения. По умолчанию: чекбокс не установлен.

• Изменение статуса частоты — отправка уведомлений при изменении статуса частоты. По умолчанию: чекбокс не установлен.

• Изменение статуса провалов — отправка уведомлений при изменении статуса провалов напряжения. По умолчанию: чекбокс не установлен.

• Изменение статуса импульсов напряжения — отправка уведомлений при изменении импульсов напряжения. По умолчанию: чекбокс не установлен.

• Периодический отчет — отправка периодических отчетов о состоянии датчика по email и/или SMS. Время отправки отчетов указывается на страницах SMS и E-MAIL web-интерфейса устройства. По умолчанию: чекбокс не установлен.

Настройка порогов провалов напряжения

Настройка порогов для провалов напряжения возможна только по SNMP. Для изменения значений нужно записать в соответствующие OID необходимые значения.
