8.3. [DKSF 544.1 IU] Как настроить пингер в модуле «Логика»?

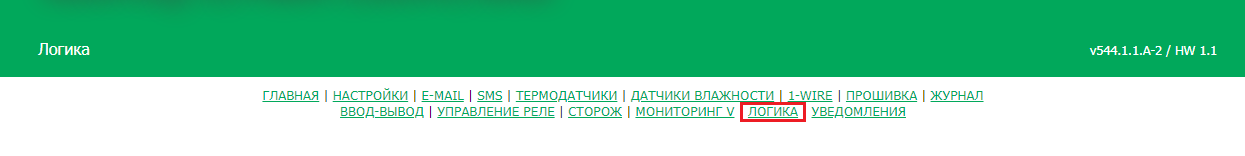

Для того чтобы настроить пингер, необходимо перейти на страницу «ЛОГИКА» веб-интерфейса устройства:

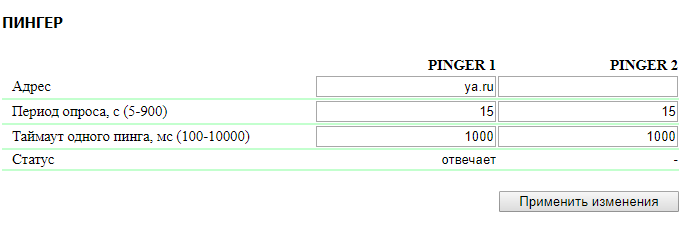

В разделе «Пингер» можно настроить проверку доступности по сети заданного адреса. Результат проверки (статус пингера) можно выбрать в качестве «входа» правила логики. Как настроить правило в модуле «Логика», можно узнать, изучив раздел «12.2. [DKSF 544.1 IU] Как пользоваться модулем «Логика»?». Сконфигурировать можно не более двух пингеров — «PINGER 1», «PINGER 2». Типичное применение пингера — автоматическое включение питания резервного оборудования при отказе линии связи.

где:

Адрес — в качестве адреса для опроса используется IP (например, 10.10.0.1) или FQDN (например, test.example.net). Пустая строка отключает опрос. По умолчанию: пустая строка.

Период опроса, c (5–900) — значение выбирается с учетом того, как быстро должна обнаруживаться неисправность. Также следует учесть, что слишком частые переключения питания могут снижать срок службы оборудования. В случае отсутствия ответа ICMP echo (ping) повторяется после завершения тайм-аута, а не при наступлении следующего периода опроса. По умолчанию: 15.

Тайм-аут одного пинга, мс (100–10000) — время ожидания ответа на пинг. Таймаут выбирается из соображений скорости работы локальной сети и с учетом того, с какой частотой повторять неотвеченные пинги. Если нет ответа на пин» по истечении заданного таймаута, посылка пинга немедленно повторяется. Если после 5 повторных посылок ответа нет, статус пингера изменяется на «молчит», и повторы прекращаются до наступления следующего периода проверки. По умолчанию: 1000.

Статус — возможные значения: «отвечает», «молчит», «-». Если опрос не завершен, статус может быть неопределенным. В этом случае правила, зависящие от статуса пингера, не формируют никаких команд, и их выходы управляются другими правилами либо сохраняют прежнее состояние. Статус пингера обновляется автоматически примерно 4 раза в минуту. Опрос (посылка пинга) и обновление статуса выполняется с заданным в настройках периодом. Если нет ответа, опрос повторяется 4 раза (изменить нельзя) с заданным в настройках тайм-аутом (максимальным временем ожидания ответа).

В случае использования доменных имен следует учитывать, что из-за недоступности DNS-сервера или отсутствия IP-адреса в настройках DNS-модуль «Логика» не сможет определить доступность опрашиваемого адреса. «Пингер» переходит в статус «молчит».

После установки значений пингера необходимо нажать кнопку «Применить изменения».
