7.4. [DKSF 53.3/203.3 IU] Как управлять линией ввода-вывода в режиме «выход»

Внимание! На линиях ввода/вывода (l1-l4) устройства в режиме «выход» 12 В, до 200 мА (нетипичный «дискретный выход»). При неправильном их использовании подключенное оборудование может выйти из строя.

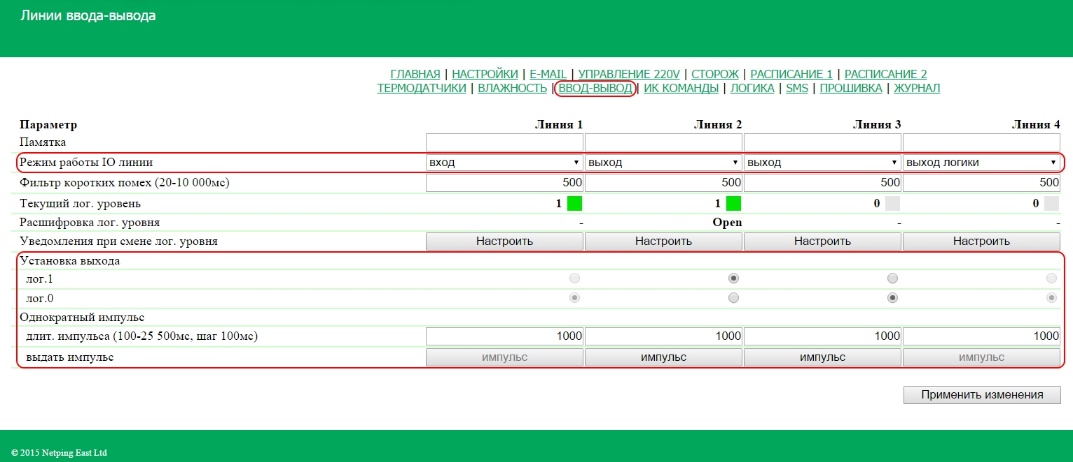

Для управления IO-линией необходимо перейти на страницу «ВВОД-ВЫВОД» web-интерфейса устройства:

1. Установить работу IO-линии режим «выход»;

2. Установить чекбокс «Установка выхода» в «лог.0» или «лог.1»;

3. Сохранить параметры нажатием кнопки «Применить изменения»

Режим работы IO-линии — параметр, позволяющий установить IO-линию в режим «вход», «выход» и «выход логики». По умолчанию: вход.

Установка выхода — установка логического уровня на линии, работающей как «выход». Состояние логической «1» означает наличие напряжения на выходной линии (схема с открытым коллектором). Состояние логического «0» означает наличие 0В на IO-линии. По умолчанию: логический «0».

Однократный импульс — при нажатии на кнопку «импульс» IO-линия, работающая как выход, будет инвертирована на заданное время. Длительность импульса задается в поле «длит. импульса (100–25 500мс, шаг 100 мс)». Если линия настроена как «вход», кнопка выдачи импульса неактивна.
