6.2 [DKSF 53.3/203.3 IU] Хочу настроить отправку уведомлений на события о срабатывании реле. Как это сделать?

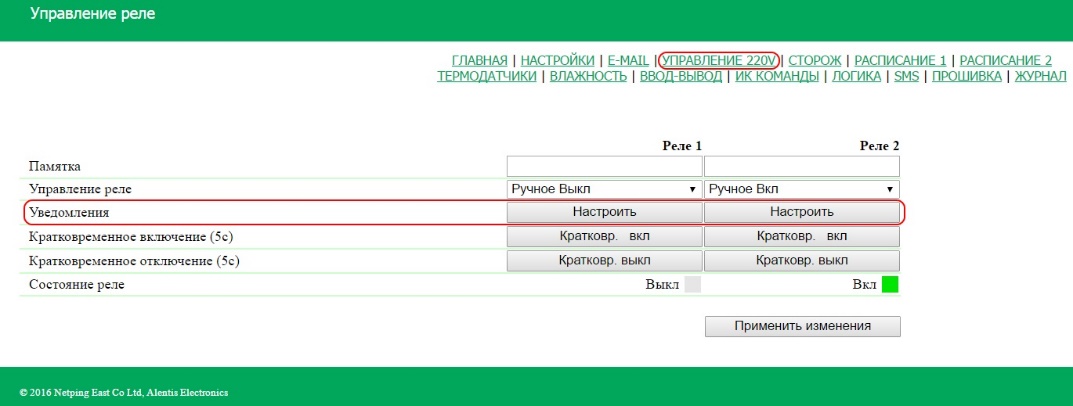

Для настройки отправки уведомлений на события о срабатывании встроенного реле необходимо зайти на страницу «УПРАВЛЕНИЕ 220V» web-интерфейса устройства:

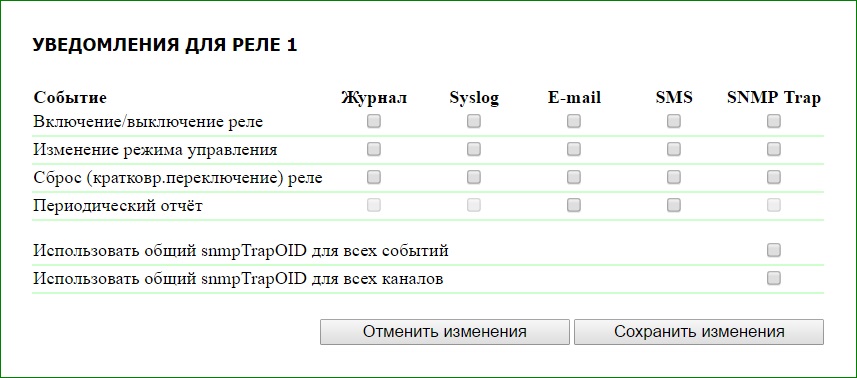

При нажатии на кнопку «Настроить» появляется меню настроек для отправки уведомлений по следующим направлениям: Журнал, Syslog, E-mail, SMS (в устройствах со встроенным GSM модемом), SNMP Trap:

где:

Включение/выключение реле – чек-бокс, при наличии которого будут отправляться уведомления об изменении состояния реле.

Изменение режима управления – чек-бокс, при наличии которого будут отправляться уведомления об изменении режима управления реле.

Сброс (кратковр.переключение) реле – чек-бокс, при наличии которого будут отправляться уведомления при кратковременном включении/отключении реле.

Периодический отчет – чек-бокс, при наличии которого будут отправляться отчеты о состоянии реле по e-mail и/или SMS. Время отправки отчетов настраивается на страницах «SMS» и «E-MAIL».

Чек-боксами «Использовать общий snmpTrapOID для всех событий» и «Использовать общий snmpTrapOID для всех каналов» можно направить все события от всех реле единственным snmpTrapOID сообщением либо развести события и номера канала реле по разным snmpTrapOID сообщениям, вплоть до совершенно индивидуальных. Это позволяет получать индивидуальные SNMP Trap сообщения для обработки их в системах мониторинга.

Описание snmpTrapOID для встроенных реле:

snmpTrapOID	Описание
Если не установлены чек-боксы «Использовать общий snmpTrapOID для всех событий» и «Использовать общий snmpTrapOID для всех каналов», код события и номер канала реле включаются в snmpTrapOID и могут быть использованы в системе мониторинга для детального определения причины и источника трапа.
.1.3.6.1.4.1.25728.5500.6.S.N	snmpTrapOID от реле. где: S – код статуса события от реле, возможные значения: 100 (реле выключено), 101 (реле включено), 102 (изменен режим управления реле), 103 (кратковременное включение/выключение реле); N – код номера канала реле, возможные значения 1, 2.
Если установлен чек-бокс «Использовать общий snmpTrapOID для всех событий», код события S всегда равен 127, при любом событии
.1.3.6.1.4.1.25728.5500.6.127.N	При данной настройке код статуса реле устанавливается «127» – получается общий snmpTrapOID для всех событий
Если установлен чек-бокс «Использовать общий snmpTrapOID для всех каналов», код номера канала N всегда равен 99, при любом событии
.1.3.6.1.4.1.25728.5500.6.S.99	При данной настройке код номера канала реле устанавливается «99» – получается общий snmpTrapOID для всех каналов
Если установлены чек-боксы «Использовать общий snmpTrapOID для всех событий» и «Использовать общий snmpTrapOID для всех каналов», код события S всегда равен 127 и код номера канала N всегда равен 99, при любом событии
.1.3.6.1.4.1.25728.5500.6.127.99	При данной настройке код статуса реле устанавливается «127», и код номера канала реле устанавливается «99» – получается общий snmpTrapOID для всех событий и каналов

После установки всех требуемых настроек нажмите кнопку «Сохранить изменения».
