6.1 [DKSF 53.3/203.3 IU] Настройка режимов управления реле

Розетки питаются через нормально замкнутое реле - то есть, в случае выхода блока питания прибора из строя - на выходные розетки будет подано питание.

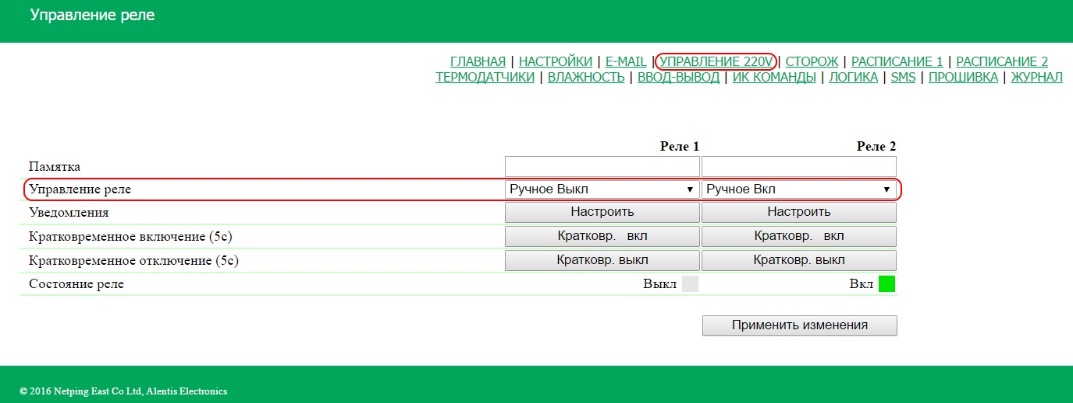

Настройка режима управления встроенным реле производится на странице «УПРАВЛЕНИЕ 220V» web-интерфейса устройства:

Эта страница позволяет управлять выходным каналом (реле) электропитания устройства. Канал может быть кратковременно отключен/включен, переведен в режим «Ручное Выкл», «Ручное Вкл», «Сторож», «Расписание», «Расп+Сторож», «Логика», «Расп+Логика».

Памятка — поле для просмотра или изменения краткого описания реле. Значение в этом поле будет использоваться в SYSLOG-сообщениях, в записях на странице «ЖУРНАЛ», а также включаться в SMS, email-уведомления и email-отчеты о состоянии датчиков. Максимальный размер — 30 символов. По умолчанию: пустая строка.

Управление реле — состояние, в котором находится реле. Можно задать следующие состояния:

Ручное Выкл — реле выключено постоянно;
Ручное Вкл — реле включено постоянно;
Сторож — реле управляется модулем «Сторож»;
Расписание — реле управляется модулем «Расписание»;
Расп+Сторож — реле управляется и модулем «Расписание», и модулем «Сторож» одновременно. Модуль «Расписание» включает и выключает реле на основании заданного расписания. Модуль «Сторож» проверяет работоспособность устройства в сети (ICMP-запрос/ответ). Если модуль «Сторож» обнаруживает сбой в работе устройства (нет ответа на ICMP-запрос), реле кратковременно меняет свое состояние на противоположное в зависимости от настроек модуля «Расписание»;
Логика — реле используется в качестве выхода логики
Расп+Логика — реле управляется и модулем «Расписание», и модулем «Логика» одновременно. Когда модуль «Расписание» включается (то есть расписание в состоянии «Вкл»), состояние реле определяется согласно заданным условиям в модуле «Логика». Когда модуль «Расписание» выключается (то есть расписание в состоянии «Выкл»), выключается реле и заданные условия в модуле «Логика» игнорируются.

Кратковременное включение (5с) — при нажатии на кнопку «Кратковр. вкл» соответствующее реле будет включено на 5 секунд.

Кратковременное отключение (5с) — при нажатии на кнопку «Кратковр. выкл» соответствующее реле будет выключено на 5 секунд.

Состояние реле — текущее состояние реле. Возможные варианты: «Выкл», «Вкл». Состояние реле обновляется автоматически при его изменении без необходимости обновлять всю страницу целиком.

После установки всех требуемых настроек нажмите кнопку «Применить изменения».
