13.2. [DKSF 53.3/203.3 IU] Настройка отправки SNMP TRAP сообщений

Для доступа к устройству по протоколу SNMP v1 необходимо настроить следующие параметры при помощи web-интерфейса устройства:

• Community чтения — секретное слово, которое необходимо указывать в любом запросе на чтение параметров по протоколу SNMP. Указывается в разделе «Настройки доступа» на странице «НАСТРОЙКИ» web-интерфейса устройства;

• Community записи — секретное слово, которое необходимо указывать в любом запросе на запись параметров по протоколу SNMP. Указывается в разделе «Настройки доступа» на странице «НАСТРОЙКИ» web-интерфейса устройства.

Для посылки устройством TRAP-сообщений по протоколу SNMP v1 необходимо при помощи web-интерфейса настроить следующие параметры:

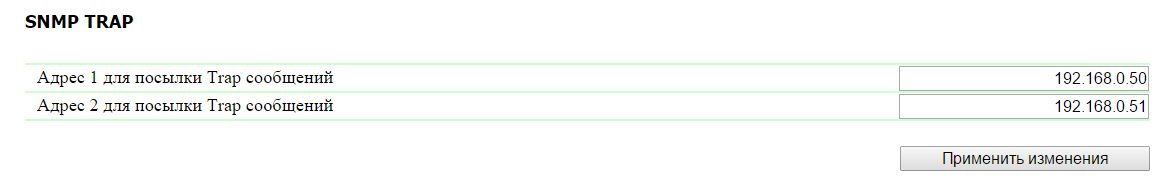

• Адрес 1 для посылки Trap-сообщений — IP-адрес, на который будут отправляться TRAP-сообщения. Указывается на странице «НАСТРОЙКИ» web-интерфейса устройства;

• Адрес 2 для посылки Trap-сообщений — второй (дополнительный) IP-адрес, на который будут отправляться TRAP-сообщения. Указывается на странице «НАСТРОЙКИ» web-интерфейса устройства;

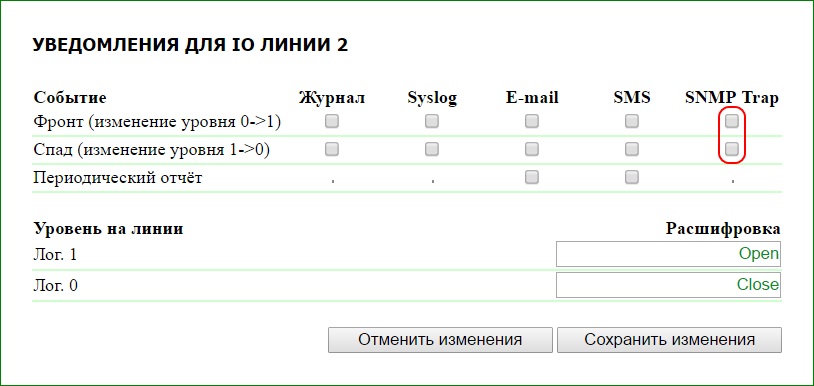

• Фронт (изменение уровня 0->1) — чекбокс, разрешающий отправку SNMP TRAP сообщений при изменении логического уровня на IO-линии в режиме «вход», «выход», «выход логики» с низкого на высокий (фронт сигнала). Настраивается кнопкой «Настроить» на странице «ВВОД-ВЫВОД» web-интерфейса устройства;

• Спад (изменение уровня 1->0) — чекбокс, разрешающий отправку SNMP TRAP сообщений при изменении логического уровня на IO-линии в режиме «вход», «выход», «выход логики» с высокого на низкий (спад сигнала). Настраивается кнопкой «Настроить» на странице «ВВОД-ВЫВОД» web-интерфейса устройства;

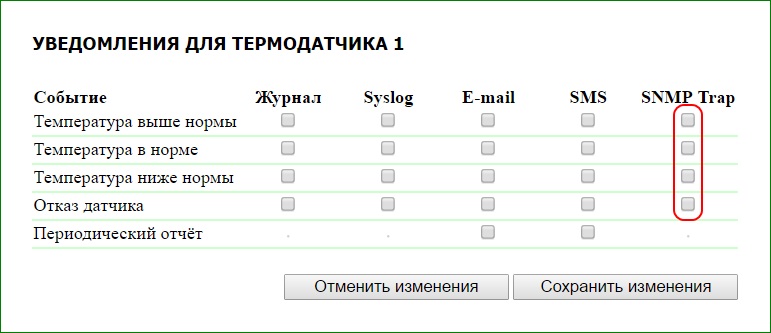

• Температура выше нормы — чекбокс, разрешающий отправку SNMP TRAP сообщений при превышении верхней границы нормы, указанной для данного датчика. Настраивается кнопкой «Настроить» на странице «ТЕРМОДАТЧИКИ» web-интерфейса устройства;

• Температура в норме — чекбокс, разрешающий отправку SNMP TRAP сообщений, если температура на данном термодатчике вернулась в указанный диапазон. Настраивается кнопкой «Настроить» на странице «ТЕРМОДАТЧИКИ» web-интерфейса устройства;

• Температура ниже нормы — чекбокс, разрешающий отправку SNMP TRAP сообщений при падении температуры ниже порога, указанного для данного датчика. Настраивается кнопкой «Настроить» на странице «ТЕРМОДАТЧИКИ» web-интерфейса устройства;

• Отказ датчика — чекбокс, разрешающий отправку SNMP TRAP сообщения при отказе работы датчика в случае выхода из строя и т. д. Настраивается кнопкой «Настроить» на странице «ТЕРМОДАТЧИКИ» web-интерфейса устройства;

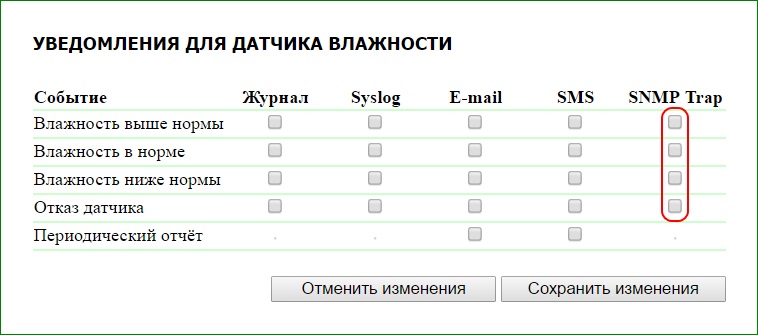

• Влажность выше нормы — чекбокс, разрешающий отправку SNMP TRAP сообщений при превышении значения верхней границы диапазона нормальной влажности, указанной для данного датчика. Настраивается кнопкой «Настроить» на странице «ДАТЧИК ВЛАЖНОСТИ» web-интерфейса устройства;

• Влажность в норме — чекбокс, разрешающий отправку SNMP TRAP сообщений, если относительная влажность на данном датчика влажности вернулась в указанный диапазон. Настраивается кнопкой «Настроить» на странице «ДАТЧИК ВЛАЖНОСТИ» web-интерфейса устройства;

• Влажность ниже нормы — чекбокс, разрешающий отправку SNMP TRAP сообщений при понижении значения нижней границы диапазона нормальной влажности, указанного для данного датчика. Настраивается кнопкой «Настроить» на странице «ДАТЧИК ВЛАЖНОСТИ» web-интерфейса устройства;

• Отказ датчика — чекбокс, разрешающий отправку SNMP TRAP сообщений при отказе работы датчика в случае выхода из строя и т.д. Настраивается кнопкой «Настроить» на странице «ДАТЧИК ВЛАЖНОСТИ» web-интерфейса устройства;

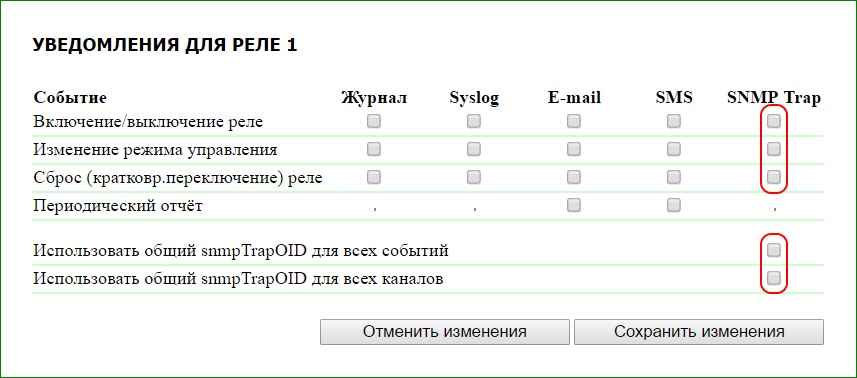

• Включение/выключение реле — чекбокс, разрешающий отправку SNMP TRAP сообщений, когда реле переходит в состояние «Выключено» или «Включено». Настраивается кнопкой «Настроить» на странице «УПРАВЛЕНИЕ 220V» web-интерфейса устройства;

• Изменение режима управления — чекбокс, разрешающий отправку SNMP TRAP сообщений при изменении режима управления реле («Ручное Вкл», «Ручное выкл», «Сторож», «Расписание», «Расписание+Сторож», «Логика»). Настраивается кнопкой «Настроить» на странице «УПРАВЛЕНИЕ 220V» web-интерфейса устройства;

• Сброс (кратковр. переключение реле) — чекбокс, разрешающий отправку SNMP TRAP сообщений во время кратковременного включения/выключения реле. Настраивается кнопкой «Настроить» на странице «УПРАВЛЕНИЕ 220V» web-интерфейса устройства;

• Использовать общий snmpTrapOID для всех событий и Использовать общий snmpTrapOID для всех каналов — чекбоксы, разрешающие отправку SNMP TRAP сообщений для всех событий от всех встроенных реле единственным snmpTrapOID-сообщением либо позволяющие развести события и номера каналов реле по разным snmpTrapOID-сообщениям, вплоть до совершенно индивидуальных. Это позволяет получать индивидуальные SNMP Trap сообщения для обработки их в системах мониторинга. Настраиваются кнопкой «Настроить» на странице «УПРАВЛЕНИЕ 220V» web-интерфейса устройства.
