12.1. [DKSF 53.3/203.3 IU] Что такое «Расписание» и как его настроить

Модуль «Расписание» позволяет задать расписание, по которому будет включаться и выключаться реле.

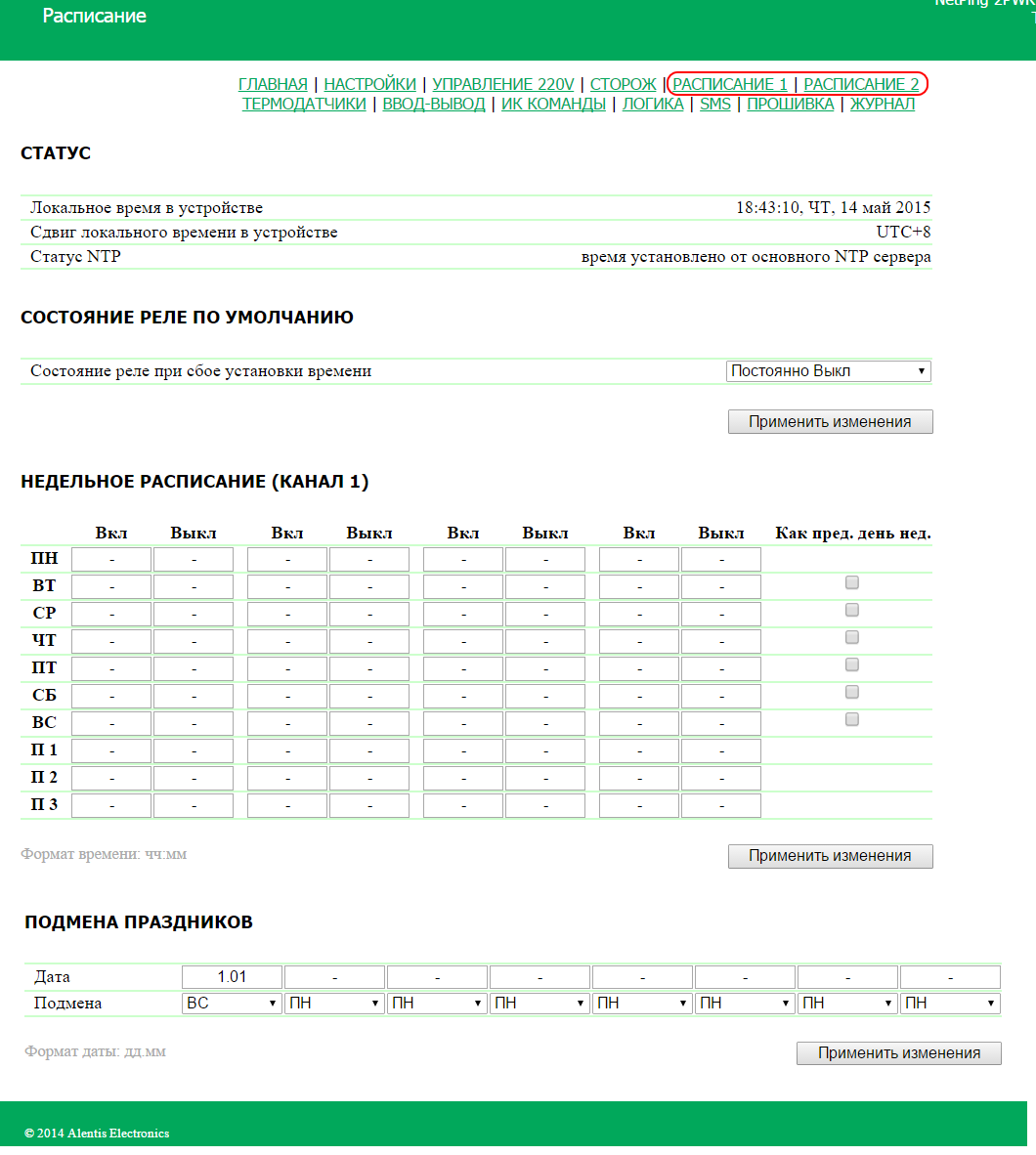

Для использования модуля «Расписание» реле необходимо перевести в режим «Расписание» либо «Расп+Сторож» на странице «УПРАВЛЕНИЕ 220V» web-интерфейса устройства. Для настройки модуля «Расписание» необходимо зайти на страницу «РАСПИСАНИЕ 1» или «РАСПИСАНИЕ 2» web-интерфейса устройства:

Статус

Локальное время в устройстве — показывает текущее время, день недели и дату.

Сдвиг локального времени в устройстве — часовой пояс. Конфигурируется на странице «Настройки» web-интерфейса устройства.

Статус NTP — отображает статус синхронизации времени по протоколу NTP. Адреса NTP серверов конфигурируются на странице «Настройки» web-интерфейса устройства.

Недельное расписание

В разделе «Недельное расписание (Канал 1)/(Канал 2)» задается расписание для управления реле. Для каждого дня недели можно сконфигурировать четыре интервала включения/выключения реле.

Интервал начинается со времени включения реле (столбец «Вкл») и заканчивается временем выключения (столбец «Выкл»). Время указывается в формате «чч:мм» в диапазоне 00:00 — 23:59. Время должно нарастать слева направо: в интервале время включения должно наступать раньше времени выключения, время включения в интервале 2 должно наступать позже, чем время выключения в интервале 1. Ячейки можно оставлять пустыми, при этом сработает следующая непустая ячейка. Допустимо, например, включить в «ПН» и выключить в «ПТ».

Столбец «Как пред. день нед.» позволяет в один клик применить расписание предыдущего дня на текущий день, тем самым облегчая конфигурирование расписания. Для того чтобы применить расписание предыдущего дня на текущий, установите соответствующий чекбокс.

Время действия («Вкл» или «Выкл»), которое было выполнено последним, отображается на странице жирным шрифтом, что позволяет быстро определить, какое действие и в каком интервале будет выполнено следующим.

После установки всех требуемых настроек необходимо нажать кнопку «Применить изменения».

Подмена праздников

Строки «П 1», «П 2», «П 3» позволяют задать специальное расписание для праздничных дней. Привязка этих расписаний к праздничным дням осуществляется в разделе «Подмена праздников».

Раздел «Подмена праздников» позволяет задать особое расписание для праздничных дней либо привязать расписание любого рабочего дня к праздничному дню. В память устройства может быть сохранено до восьми праздничных дней.

В строке «Дата» указывается дата праздничного дня в формате «дд.мм» в диапазоне 01.01 — 31.12.

В строке «Подмена» указывается расписание, которое будет использоваться в этот день. Выпадающий список позволяет выбрать следующие варианты: «ПН», «ВТ», «СР», «ЧТ», «ПТ», «СБ», «ВС», «П 1», «П 2», «П 3».

После установки всех требуемых настроек необходимо нажать кнопку «Применить изменения».

Состояние реле по умолчанию

Состояние реле при сбое установки времени определяет реакцию реле в момент сброса времени во встроенных часах устройства. Возможны следующие режимы: «Постоянно Вкл», «Постоянно Выкл», «Игнорировать сбой».

Данная настройка активируется при условии сброса времени на дату до 2000 года. Если время будет сброшено на дату после 2000 года, то устройство не будет использовать эту настройку.

Постоянно Вкл — при сбрocе установки времени реле всегда будет включено вне зависимости от настроенного расписания.

Постоянно Выкл — при сбрocе установки времени реле всегда будет выключено вне зависимости от настроенного расписания.

Игнорировать сбой — при сбрocе установки времени реле будет продолжать работать на основании настроенного расписания.

После установки всех требуемых настроек необходимо нажать кнопку «Применить изменения».
