10.9. [DKSF 53.3/203.3 IU] Примеры настройки модуля «Логика»
На данной странице представлены несколько простейших примеров настройки модуля «Логика».
Подразумевается, что к устройствам NetPing уже подключены необходимые датчики и внешние модули управления, а также устройства NetPing заранее настроены под свои определенные задачи.
Настройка термостата
Устройство NetPing с подключенным к нему внешним термодатчиком позволяет выполнять функции термостата, поддерживая указанный ему диапазон температур путём включения/выключения устройства подогрева и/или охлаждения в автоматическом режиме.
Задача: В помещении необходимо постоянно поддерживать температуру 20°C.

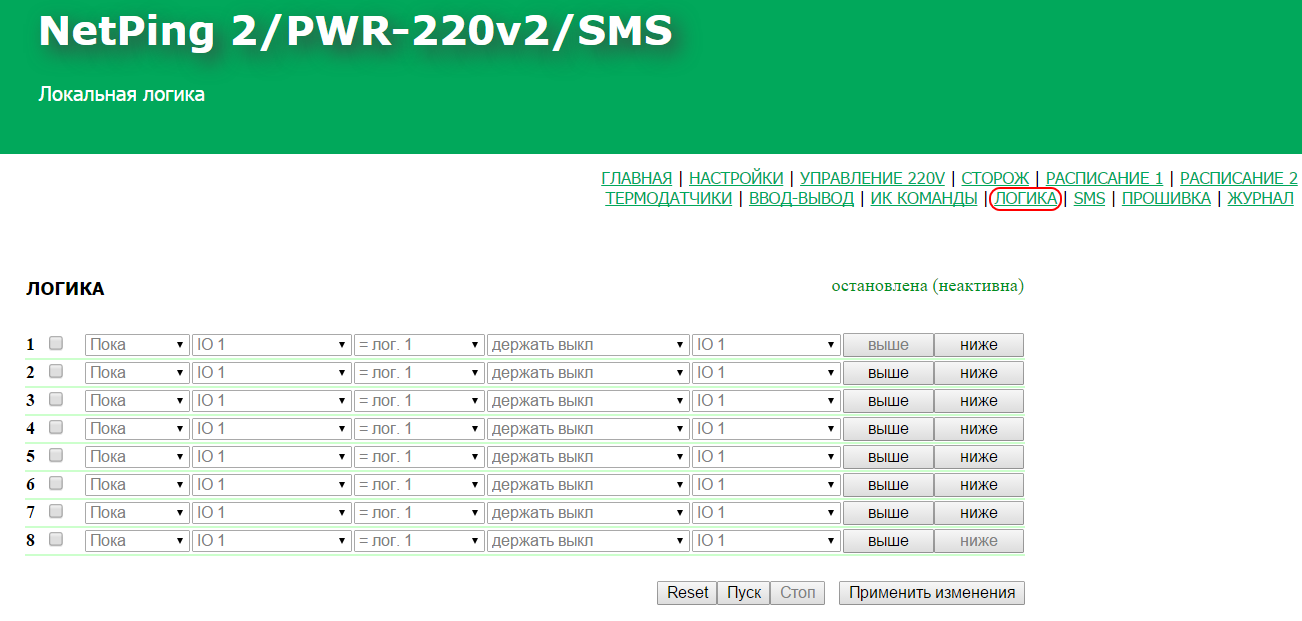

Решение: Предположим, что к управляемой розетке №1 устройства NetPing подключен электрический нагреватель, который отапливает некое помещение. В помещении установлен кондиционер, который управляется внешним модулем ИК управления IRC-TR v2. Чтобы автоматизировать управление нагревателем и кондиционером для поддержания необходимой температуры необходимо зайти на страницу «ЛОГИКА» web-интерфейса устройства:

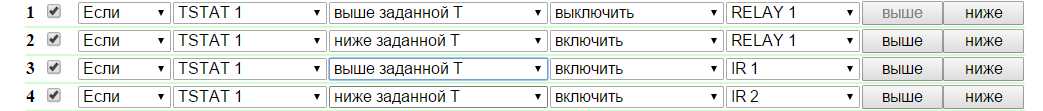

Активировать чек-боксами четыре первых правила и выполнить следующие настройки:
Данные правила означают, что, если установленная температура в термостате 1 (TSTAT1) будет выше заданной (то есть, выше 20°C), произойдет автоматическое выключение электрического нагревателя (RELAY 1) и включение кондиционера (IR 1) (правила №1 и №3). Чтобы не происходило частое включение/выключение нагревателя и кондиционера в термостате присутствует гистерезис переключения, об этом ниже. Если установленная температура будет ниже заданной произойдет выключение кондиционера (IR 2) и включение нагревателя (RELAY 1) (правила №2 и №4).
После настройки правил необходимо нажать кнопку «Применить изменения».

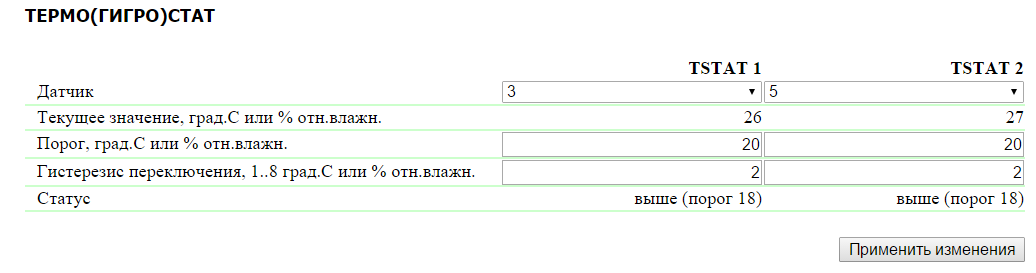

Следующим этапом необходимо настроить модуль «ТЕРМО(ГИДРО)СТАТ», на основании которого будут отрабатывать уже настроенные правила логики:
Для измерения температуры в помещении используется термодатчик №3. В модуле «ТЕРМО(ГИДРО)СТАТ» нужно настроить TSTAT1, выбрав из выпадающего списка датчик №3. Далее указать порог 20°C и гистерезис переключения 2°C.
Гистерезис задаёт «коридор» вблизи заданной температуры, в пределах которого термостат не реагирует на колебания температуры. Эта функция позволяет избежать частых случайных переключений нагревателя (охладителя) из-за естественных спонтанных колебаний измеряемой датчиком температуры.
Если текущий статус термостата «выше», то порогом переключения статуса служит заданная температура, пониженная на значение гистерезиса. И наоборот, если текущий статус «ниже», порогом переключения служит заданная температура, повышенная на значение гистерезиса. Как только температура, повышаясь или понижаясь, достигает значения порога с учётом гистерезиса и, таким образом, выходит за пределы «коридора», статус термостата изменяется на противоположный.
После настройки термостата необходимо нажать кнопку «Применить изменения».
Запись, сохранение и воспроизведения ИК команд для управления кондиционером указана в соответствующем разделе руководства (справедливо для устройств с поддержкой модуля ИК управления IRC-TR v2).

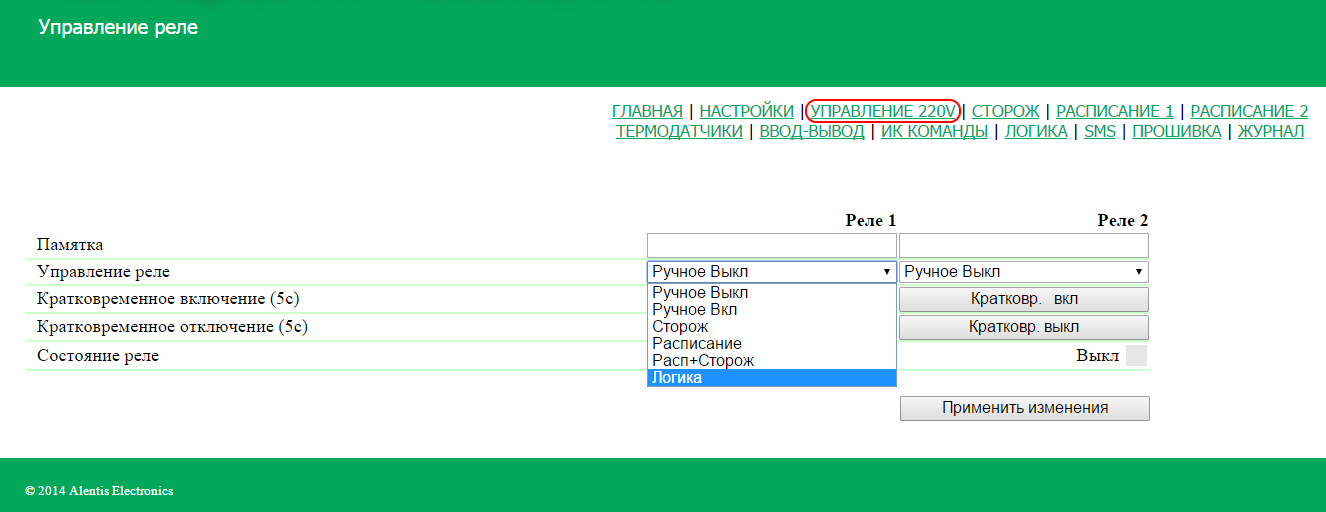

Помимо указания реле в качестве «выхода» правила, необходимо указать, что данное реле будет использоваться совместно с модулем логики. Для этого необходимо перейти на страницу «УПРАВЛЕНИЕ 220V» web-интерфейса устройства и выбрать режим управления реле «Логика»:
После выбора режима управления реле необходимо нажать кнопку «Применить изменения».

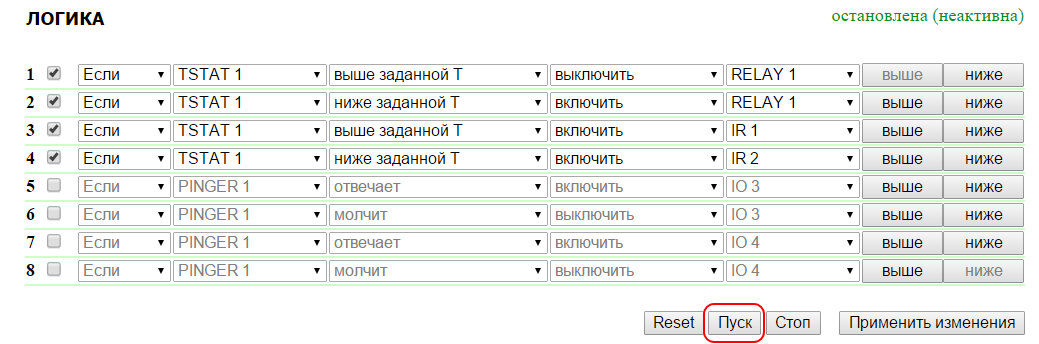

Завершающим этапом настройки является запуск логики на соответствующей странице web-интерфейса путем нажатия кнопки «Пуск»:
Пример оповещения звуковой сигнализации при срабатывании датчика удара
Устройство NetPing, к которому подключены датчик удара PI-90D и сигнальная сирена АС-10, может выполнять охранные функции на удаленных объектах и в шкафах с оборудованием.
Задача: Организация звукового оповещения на пульт диспетчера охраны при взломе коммутационного шкафа с оборудованием.

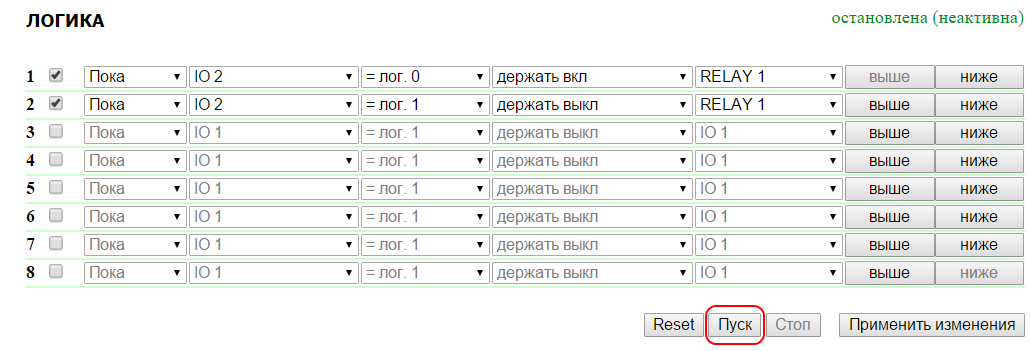

Решение: Предположим, что к IO линии №2 устройства NetPing подключен датчик удара PI-90D, который установлен в шкафу с оборудованием, а к Реле 1 подключена сигнальная сирена АС-10, которая выведена на пульт диспетчера охраны. Чтобы настроить NetPing для охранных мероприятий, необходимо в модуле «Логика» настроить соответствующие правила:
Данные правила означают, что при срабатывании датчик удара PI-90D (IO 2) будет активирована сигнальная сирена АС-10 (RELAY 1) (правило №1) на время, пока уровень IO линии №2 не будет равен значению «лог.1» (правило №2).
После настройки правил необходимо нажать кнопку «Применить изменения».

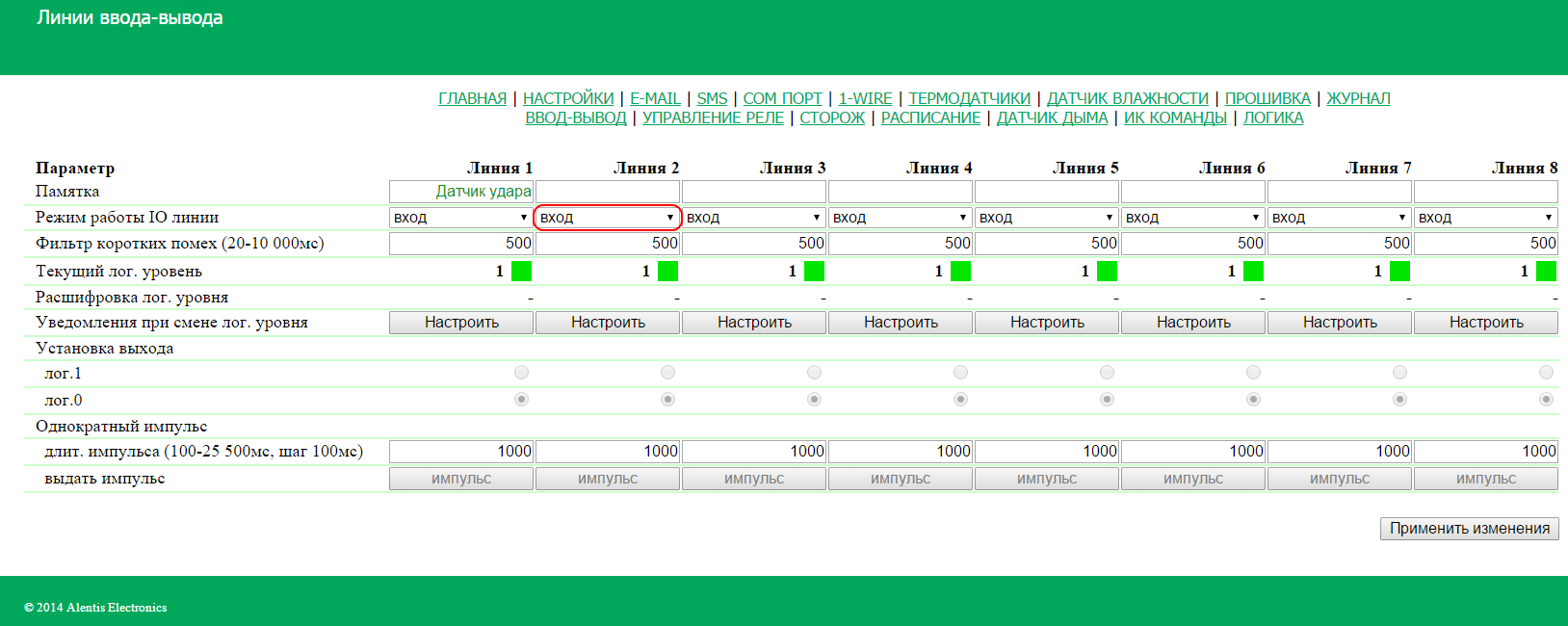

Следующим этапом необходимо настроить режим работы IO линии на странице «ВВОД-ВЫВОД» web-интерфейса устройства. IO линия должна работать в режиме «вход»:
Помимо указания реле в качестве «выхода» правила, необходимо указать, что данное реле будет использоваться совместно с модулем логики. Для этого необходимо перейти на страницу «УПРАВЛЕНИЕ 220V» web-интерфейса устройства и выбрать режим управления реле «Логика»:
После выбора режима управления реле необходимо нажать кнопку «Применить изменения».
Завершающим этапом настройки является запуск логики на соответствующей странице web-интерфейса путем нажатия кнопки «Пуск»:
