10.5. [DKSF 53.3/203.3 IU] Что такое SNMP SETTER?

SNMP Setter используется в качестве выхода правила модуля «Логика» и предназначен для установки SNMP OID переменной на удалённом устройстве по протоколу SNMP v1. В частности, можно управлять по сети IO линиями, реле и другими параметрами удалённого устройства NetPing.

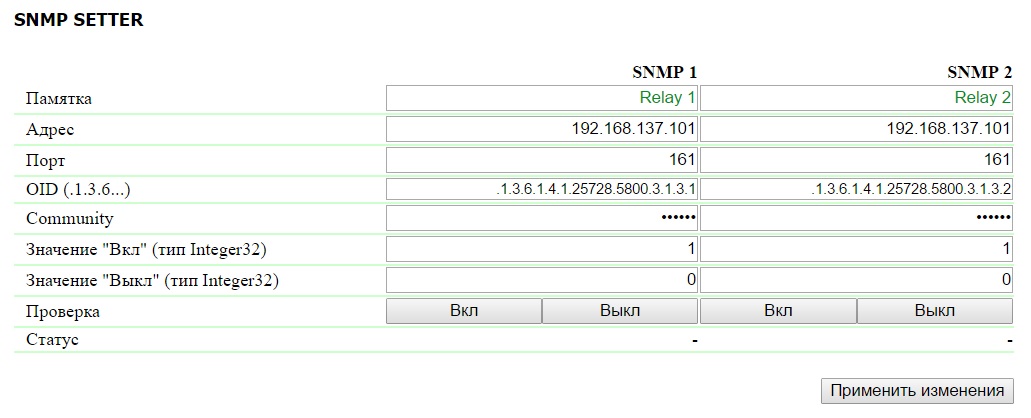

Для настройки SNMP SETTER-а необходимо перейти на страницу «ЛОГИКА» web-интерфейса устройства:

В разделе «SNMP SETTER» настраиваются следующие параметры:

Номер канала («SNMP 1», «SNMP 2») – этот номер указывается в качестве «выхода» правила логики.

Памятка – произвольный текст до 30 символов. По умолчанию: пустая строка

Адрес – IP адрес, на который будет отправлена SNMP SET команда. По умолчанию: пустая строка

Порт – порт, который слушает SNMP агент на удалённом устройстве. По умолчанию: 161

OID (.1.3.6...) – идентификатор переменной, которая будет установлена на удалённом устройстве. Необходимо указать полный OID в численной нотации, начиная с .1.3… Список переменных содержится в MIB файле от устройства в специальном формате либо в документации от устройства. Для удобного просмотра MIB файла в виде дерева и проверки функций переменных можно воспользоваться бесплатно распространяемым программным продуктом iReasoning MIB Browser или любым аналогичным ПО. По умолчанию: .1.3.6.1.4.1.25728.5800.3.1.3.1

Сommunity – SNMP Community записи, сконфигурированный на удалённом устройстве. По умолчанию: пустая строка

Значение «Вкл» (тип Integer32) – значение, которое будет записано в OID на удалённом устройстве при вызове действия «Включить», нажатием на кнопку «Вкл» либо через «выход» правила логики. Тип значения - 32 битное целое число со знаком. По умолчанию: 1

Значение «Выкл» (тип Integer32) – значение, которое будет записано в OID на удалённом устройстве при вызове действия «Выключить», нажатием на кнопку «Выкл» либо через «выход» правила логики. Тип значения - 32 битное целое число со знаком. По умолчанию: 0

Проверка – при нажатии кнопок «Вкл» и «Выкл» устройством немедленно посылаются соответствующие запросы со значениями «Вкл» или «Выкл».

Статус – через несколько секунд после отправки запроса на установку переменной в поле «Статус» отображается результат «ОК». Это означает, что получено подтверждение, и переменная установлена успешно. «Таймаут» означает, что подтверждение не получено. Это может произойти в результате недоступности управляемого устройства, его отказа, неправильного IP адреса, порта или community. Прочерк «-» означает, что SNMP SETTER пока не отправлял команду, либо статус в запросе не определен. «Ожидание ответа» означает, что SNMP SETTER отправил команду на удаленное устройство и ожидает получения ответа. Другие варианты означают, что был получен ответ с кодом ошибки, текстовая расшифровка которого отображается в строке статуса.

После изменения настроек нажмите кнопку «Применить изменения».

После настройки SNMP SETTER-а необходимо настроить правило в модуле «Логика». Как это сделать, можно узнать, изучив раздел «10.2. [DKSF 53.3/203.1.3 IU] Как пользоваться модулем «Логика»».
