9.2. [DKSF 38.1 IU] Настройка отправки SNMP TRAP-сообщений
Для доступа к устройству по протоколу SNMP v1 необходимо настроить следующие параметры при помощи веб-интерфейса устройства:

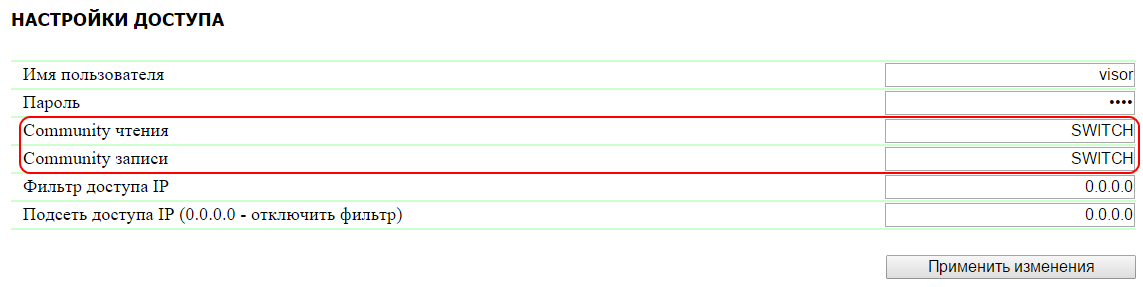

Community чтения — секретное слово, которое необходимо указывать в любом запросе на чтение параметров по протоколу SNMP. Указывается в разделе «Настройки доступа» на странице «НАСТРОЙКИ» веб-интерфейса устройства.
Community записи — секретное слово, которое необходимо указывать в любом запросе на запись параметров по протоколу SNMP. Указывается в разделе «Настройки доступа» на странице «НАСТРОЙКИ» веб-интерфейса устройства.
Для посылки устройством TRAP-сообщений по протоколу SNMP v1 необходимо при помощи веб-интерфейса настроить следующие параметры:

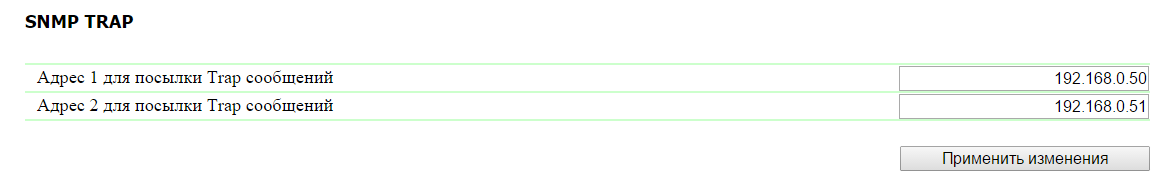

Адрес 1 для посылки Trap-сообщений — IP-адрес, на который будут отправляться TRAP-сообщения. Указывается на странице «НАСТРОЙКИ» веб-интерфейса устройства.
Адрес 2 для посылки Trap-сообщений — второй (дополнительный) IP адрес, на который будут отправляться TRAP сообщения. Указывается на странице «НАСТРОЙКИ» веб-интерфейса устройства.
На страницах датчиков в индивидуальных для каждого датчика диалогах настройки уведомлений включить чек-боксы событий, отправляющих Trap'ы.

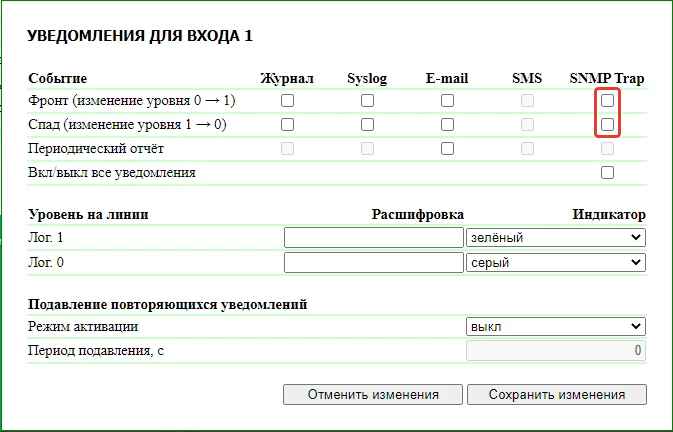

SNMP TRAP-сообщения от Input линий
Фронт (изменение уровня 0->1) — чекбокс, разрешающий отправку SNMP TRAP-сообщений при изменении логического уровня на Input линии с низкого на высокий (фронт сигнала). Настраивается кнопкой «Настроить» на странице «ДИСКРЕТНЫЕ ВХОДЫ» веб-интерфейса устройства.
Спад (изменение уровня 1->0) — чекбокс, разрешающий отправку SNMP TRAP-сообщений при изменении логического уровня на Input линии с высокого на низкий (спад сигнала). Настраивается кнопкой «Настроить» на странице «ДИСКРЕТНЫЕ ВХОДЫ» веб-интерфейса устройства.

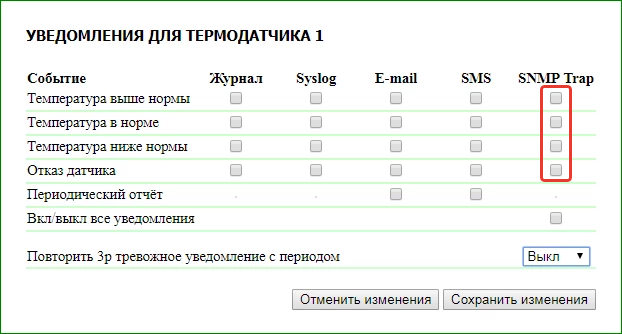

SNMP TRAP-сообщения от датчиков температуры
Температура выше нормы — отправка SNMP TRAP-сообщений при превышении верхней границы нормы, указанной для датчика.
Температура в норме — отправка SNMP TRAP-сообщений, если температура на термодатчике вернулась в указанный диапазон.
Температура ниже нормы — отправка SNMP TRAP-сообщений при падении температуры ниже порога, указанного для датчика.
Отказ датчика — отправка SNMP TRAP-сообщения при отказе работы датчика.

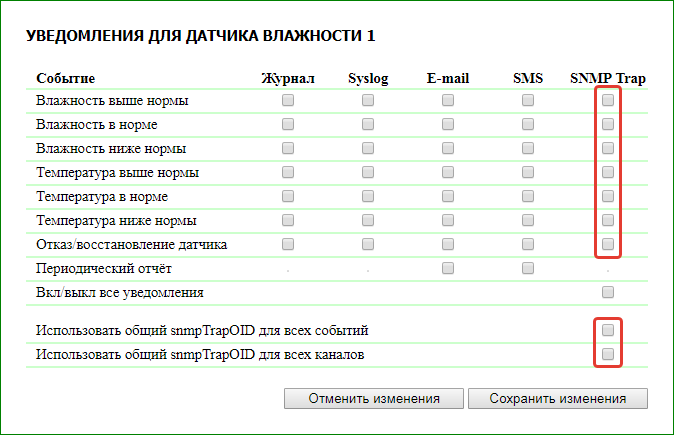

SNMP TRAP-сообщения от датчиков влажности
Влажность выше нормы — отправка SNMP TRAP-сообщений при превышении значения относительной влажности выше верхней границы диапазона нормы, заданной для датчика.
Влажность в норме — отправка SNMP TRAP-сообщений, если относительная влажность на датчике влажности вернулась в указанный диапазон нормальной влажности.
Влажность ниже нормы — отправка SNMP TRAP-сообщений при понижении значения относительной влажности ниже нижней границы диапазона нормальной влажности, указанного для датчика.
Температура выше нормы — отправка SNMP TRAP-сообщений при превышении значения температуры датчика влажности выше верхней границы диапазона нормальной температуры, указанной для данного датчика.
Температура в норме — отправка SNMP TRAP-сообщений, если температура датчика влажности на датчике вернулась в указанный диапазон нормальной температуры.
Температура ниже нормы — отправка SNMP TRAP-сообщений при понижении значения температуры датчика влажности ниже нижней границы диапазона нормальной температуры, указанной для датчика.
Отказ датчика — отправка SNMP TRAP-сообщений при отказе работы датчика. При отказе датчика влажности приходят два SNMP Trap-сообщения: один по влажности, другой по температуре.
Использовать общий snmpTrapOID для всех событий и Использовать общий snmpTrapOID для всех каналов — отправка SNMP TRAP-сообщений для всех событий от всех датчиков влажности единственным snmpTrapOID-сообщением либо сообщений, позволяющих развести события и номера датчиков влажности по разным snmpTrapOID-сообщениям, вплоть до совершенно индивидуальных. Это позволяет получать индивидуальные SNMP Trap-сообщения для обработки их в системах мониторинга, например, «отсыревание датчика влажности 3» или «датчик влажности 2 в норме».
